PS1000K0106
पीज़ोहन्नास
PS1000K0106

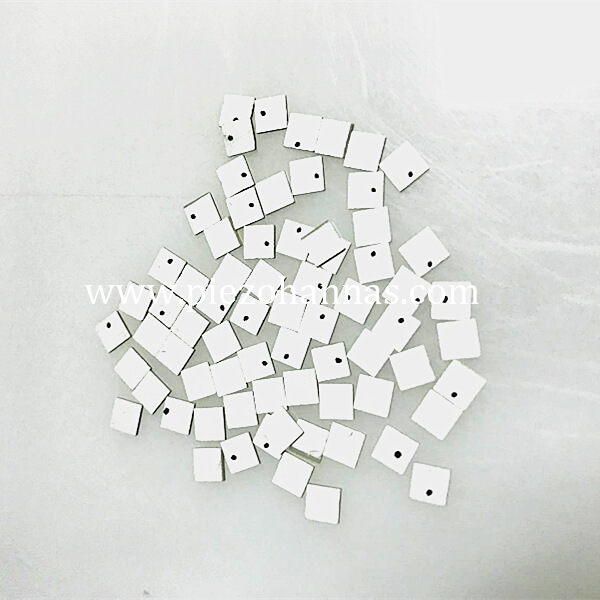

पीजोइलेक्ट्रिक सिरेमिक प्लेट्स ट्रांसड्यूसर
वुहान पीजोहन्नास टेक.कं., लिमिटेड मजबूत प्रौद्योगिकी बल के साथ पीजोइलेक्ट्रिक सिरेमिक, अल्ट्रासोनिक ट्रांसड्यूसर और कुछ अन्य अल्ट्रासोनिक उपकरणों का निर्माता है। एक गुणवत्ता प्रबंधन प्रणाली और अनुसंधान एवं विकास क्षेत्र के साथ , हमारे उत्पादों का अधिकांश अनुप्रयोगों में बड़े पैमाने पर उपयोग किया जाता है।
 पीज़ोइलेक्ट्रिक सेंसर निर्माता |
 पीजोइलेक्ट्रिक प्लेट ट्रांसड्यूसर |
 पीजो सिरेमिक गिटार पिकअप |
ऐप पढ़ें पर : हाई फ्रीक्वेंसी वेव फिल्टर, रेज़ोनेटर, फ्रीक्वेंसी डिस्क्रिमिनेटर, अल्ट्रासोनिक सेंसर, वाइब्रेशन सेंसर, मटेरियल स्ट्रेस सेंसर, प्रेशर सेंसर, वाइब्रेशन जेनरेशन, एनर्जी/इलेक्ट्रिसिटी हार्वेस्टिंग, कंप्रेशन सेंसर और अन्य...
पीज़ोसेरेमिक आयत/वर्ग की सीमा:
लंबाई: 3मिमी-176मिमी
चौड़ाई: 1मिमी-120मिमी
ऊंचाई: 0.1मिमी-30मिमी
आयाम ( एल × डब्ल्यू × एच ) मिमी |
गुंजयमान आवृत्ति (KHz) |
K31(%)
|
धारिता(पीएफ) |
90*14*0.39 |
17±5 %
|
37± 6%
|
98± 12.5%
|
90*11*0.35 |
17± 5%
|
37± 6% |
81± 12.5%
|
105*14*0.37 |
13.6 |
37.0 |
81 |
66.5*14*0.49 |
21.5 |
37.2 |
55 |
63.5*14.3*0.42 |
22.5 |
32.9 |
49 |
90*9*0.18 |
15.9 |
38.0 |
135 |
70*14.5*0.32 |
20.4 |
36.7 |
89 |
65*14.5*0.4 |
22.0 |
35.6 |
62 |
130*15.8*0.53 |
11.0 |
37.0 |
154 |
45*9*0.2 |
31.1 |
30.2 |
63 |
12*12*1 |
17.1 |
65.0 |
2.3 |
13*13*0.56 |
15.4 |
60.0 |
1.68 |
25*10*0.7 |
56.0 |
60.0 |
5 |
30*30*1 |
66.7 |
60.0 |
10 |
25*4*0.5 |
58 |
# |
5800 |
40*4*0.5 |
38 |
# |
7900 |
25*4*0.5 |
58 |
# |
4800 |
40*4*0.5 |
38 |
# |
6500 |
25*4*0.5 |
58 |
# |
3100 |
40*4*0.5 |
38 |
# |
5500 |
आकार (लंबाई*चौड़ाई*ऊंचाई) (एमएम) |
पीजोइलेक्ट्रिक स्ट्रेन स्थिरांक d33(10-12C/N) |
समाई सीटी(एनएफ) |
सापेक्ष ढांकता हुआ स्थिरांक εTr3 |
गुंजयमान आवृत्ति एफएस (केएचजेड) |
युग्मन गुणक K31(%) |
105*14*0.37 |
420 |
81 |
2300 |
13.6 |
37.0 |
66.5*14*0.49 |
550 |
55 |
3400 |
21.5 |
37.2 |
63.5*14.3*0.42 |
550 |
49 |
3400 |
22.5 |
32.9 |
90*9*0.18 |
550 |
135 |
3400 |
15.9 |
38.0 |
70*14.5*0.32 |
550 |
89 |
3400 |
20.4 |
36.7 |
65*14.5*0.4 |
550 |
62 |
3400 |
22.0 |
35.6 |
130*15.8*0.53 |
600 |
154 |
3400 |
11.0 |
37.0 |
45*9*0.2 |
620 |
63 |
5300 |
31.1 |
30.2 |
12*12*1 |
420 |
2.3 |
2300 |
17.1 |
65.0(केपी) |
13*13*0.56 |
280 |
1.68 |
800 |
15.4 |
60.0(केपी) |
25*10*0.7 |
420 |
5 |
1600 |
56.0 |
60.0(केपी) |
30*30*1 |
420 |
10 |
1600 |
66.7 |
60.0(केपी) |
आयाम(मिमी) लंबाई*चौड़ाई*मोटाई |
आवृत्ति |
समाई |
ढांकता हुआ हानि |
piezoelectric वोल्टेज गुणांक |
संदेशवाहक तापमान |
25× 4×0.5 |
58 |
5800 |
≤2.0 |
550× |
180 |
40× 4×0.5 |
38 |
7900 |
≤2.0 |
550× |
180 |
25× 4×0.5 |
58 |
4800 |
≤2.0 |
400× |
260 |
40× 4×0.5 |
38 |
6500 |
≤2.0 |
400× |
260 |
25× 4×0.5 |
58 |
3100 |
≤2.0 |
280× |
350 |
40× 4×0.5 |
38 |
5500 |
≤2.0 |
280× |
350 |
पीजेडटी सामग्री:
- PZT4 पीजोइलेक्ट्रिक सिरेमिक में उच्च संवेदनशीलता और कम ढांकता हुआ नुकसान के साथ प्राप्त करने और संचारित करने का दोहरा व्यवहार होता है।
- PZT5 पीजोइलेक्ट्रिक सिरेमिक में उच्च इलेक्ट्रो-मैकेनिकल युग�ढांकता हुआ स्थिरांक और उच्च संवेदनशीलता होती है।
- उच्च शक्ति संचरण प्रकार के PZT8 पीजोइलेक्ट्रिक सिरेमिक में अच्छी पीजोइलेक्ट्रिक संपत्ति, उच्च यांत्रिक शक्ति, उच्च अवपीड़क क्षेत्र, मजबूत क्षेत्रों में कम ढांकता हुआ नुकसान होता है।
पीजो सिरेमिक डिस्क |
व्यास |
PZT -4 |
पीजेडटी-5 |
पीजेडटी-8 |
3-100 |
3-100 |
3-100 |
||
मोटाई |
0.3-10 |
0.25-15 |
0.4-8 |
|
पीजो सिरेमिक रिंग्स |
घेरे के बाहर |
3-100 |
3-100 |
3-100 |
व्यास के अंदर |
≥ 2 |
≥ 2 |
≥ 2 |
|
मोटाई |
0.3-10 |
0.25-15 |
0.4-8 |
|
पीजो सिरेमिक ट्यूब |
घेरे के बाहर |
3-108 |
3-108 |
3-105 |
व्यास के अंदर |
≥ 2 |
≥ 2 |
≥ 2 |
|
लंबाई |
≤50 |
≤50 |
≤50 |
|
पीजो सिरेमिक प्लेटें |
लंबाई |
≤ 50 |
≤ 50 |
≤ 50 |
चौड़ाई |
≥ 1 |
≥ 1 |
≥ 1 |
|
मोटाई |
0.3-10 |
0.25-15 |
0.3-8 |
पीजोइलेक्ट्रिक सिरेमिक के अनुप्रयोग
