PS1000K0106
Piezohannas
PS1000K0106

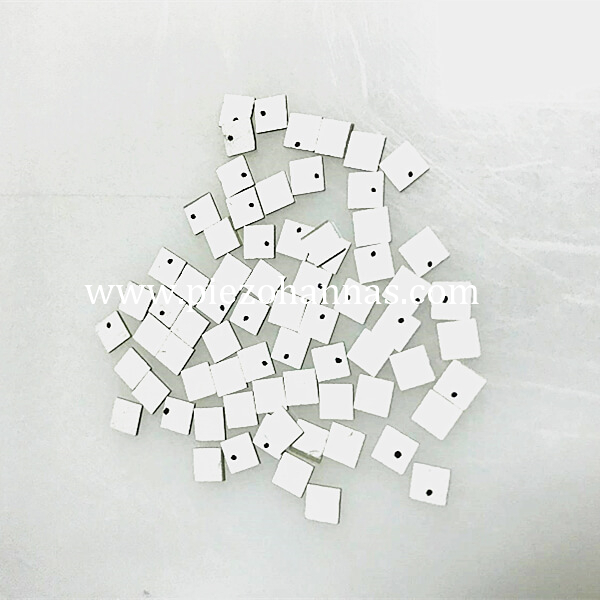

Piezoelektrický snímač keramických desek
WuHan Piezohannas Tech.Co., Ltd je výrobcem piezoelektrické keramiky, ultrazvukových měničů a některých dalších ultrazvukových zařízení se silnou technologií force.With systémem řízení kvality a sektorem výzkumu a vývoje jsou naše produkty široce používány ve většině aplikací.
 výrobce piezoelektrických snímačů |
 piezoelektrický deskový měnič |
 piezo keramický kytarový snímač |
Aplikace : ...další Vysokofrekvenční vlnový filtr, rezonátor, frekvenční diskriminátor, ultrazvukový senzor, vibrační senzor, senzor namáhání materiálu, tlakový senzor, generování vibrací, získávání energie/elektřiny, kompresní senzor a
Rozsah piezokeramického obdélníku / čtverce:
Délka: 3 mm-176 mm
Šířka: 1 mm-120 mm
Výška: 0,1 mm-30 mm
Dimenze ( D × Š × V ) mm |
Rezonanční frekvence (kHz) |
K31 (%)
|
Kapacita (pF) |
90*14*0,39 |
17±5 %
|
37± 6 %
|
98± 12,5 %
|
90*11*0,35 |
17± 5 %
|
37± 6 % |
81± 12,5 %
|
105*14*0,37 |
13.6 |
37.0 |
81 |
66,5*14*0,49 |
21.5 |
37.2 |
55 |
63,5*14,3*0,42 |
22.5 |
32.9 |
49 |
90*9*0,18 |
15.9 |
38.0 |
135 |
70*14,5*0,32 |
20.4 |
36.7 |
89 |
65*14,5*0,4 |
22.0 |
35.6 |
62 |
130*15,8*0,53 |
11.0 |
37.0 |
154 |
45*9*0,2 |
31.1 |
30.2 |
63 |
12*12*1 |
17.1 |
65.0 |
2.3 |
13*13*0,56 |
15.4 |
60.0 |
1.68 |
25*10*0,7 |
56.0 |
60.0 |
5 |
30*30*1 |
66.7 |
60.0 |
10 |
25*4*0,5 |
58 |
# |
5800 |
40*4*0,5 |
38 |
# |
7900 |
25*4*0,5 |
58 |
# |
4800 |
40*4*0,5 |
38 |
# |
6500 |
25*4*0,5 |
58 |
# |
3100 |
40*4*0,5 |
38 |
# |
5500 |
Velikost (délka*šířka*výška) (MM) |
piezoelektrického napětí Konstanta d33(10-12C/N) |
Kapacita CT(nF) |
Relativní dielektrická konstanta εTr3 |
Rezonanční Frekvence Fs (kHz) |
Spojka Součinitel K31 (%) |
105*14*0,37 |
420 |
81 |
2300 |
13.6 |
37.0 |
66,5*14*0,49 |
550 |
55 |
3400 |
21.5 |
37.2 |
63,5*14,3*0,42 |
550 |
49 |
3400 |
22.5 |
32.9 |
90*9*0,18 |
550 |
135 |
3400 |
15.9 |
38.0 |
70*14,5*0,32 |
550 |
89 |
3400 |
20.4 |
36.7 |
65*14,5*0,4 |
550 |
62 |
3400 |
22.0 |
35.6 |
130*15,8*0,53 |
600 |
154 |
3400 |
11.0 |
37.0 |
45*9*0,2 |
620 |
63 |
5300 |
31.1 |
30.2 |
12*12*1 |
420 |
2.3 |
2300 |
17.1 |
65,0 (kp) |
13*13*0,56 |
280 |
1.68 |
800 |
15.4 |
60,0 (kp) |
25*10*0,7 |
420 |
5 |
1600 |
56.0 |
60,0 (kp) |
30*30*1 |
420 |
10 |
1600 |
66.7 |
60,0 (kp) |
Rozměr (mm) Délka * Šířka * Tloušťka |
Frekvence |
Kapacita |
Dielektrická ztráta |
Piezoelektrický koeficient napětí |
Kurýr Teplota |
25× 4×0.5 |
58 |
5800 |
≤2,0 |
550× |
180 |
40× 4×0.5 |
38 |
7900 |
≤2,0 |
550× |
180 |
25× 4×0.5 |
58 |
4800 |
≤2,0 |
400× |
260 |
40× 4×0.5 |
38 |
6500 |
≤2,0 |
400× |
260 |
25× 4×0.5 |
58 |
3100 |
≤2,0 |
280× |
350 |
40× 4×0.5 |
38 |
5500 |
≤2,0 |
280× |
350 |
Materiál PZT:
- Piezoelektrická keramika PZT4 má dvojí chování při příjmu a vysílání, s vyšší citlivostí a nižšími dielektrickými ztrátami.
- Piezoelektrická keramika PZT5 má vyšší elektromechanický vazebný koeficient, střední dielektrickou konstantu a vyšší citlivost.
- PZT8 Piezoelektrická keramika typu přenosu vysokého výkonu má dobré piezoelektrické vlastnosti, vysokou mechanickou pevnost, vysoké koercitivní pole, nízké dielektrické ztráty v silných polích.
Piezo keramické disky |
Průměr |
PZT-4 |
PZT-5 |
PZT-8 |
3-100 |
3-100 |
3-100 |
||
Tloušťka |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keramické kroužky |
Vnější průměr |
3-100 |
3-100 |
3-100 |
Vnitřní průměr |
≥ 2 |
≥ 2 |
≥ 2 |
|
Tloušťka |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keramické trubky |
Vnější průměr |
3-108 |
3-108 |
3-105 |
Vnitřní průměr |
≥ 2 |
≥ 2 |
≥ 2 |
|
Délka |
≤50 |
≤50 |
≤50 |
|
Piezo keramické desky |
Délka |
≤ 50 |
≤ 50 |
≤ 50 |
Šířka |
≥ 1 |
≥ 1 |
≥ 1 |
|
Tloušťka |
0,3-10 |
0,25-15 |
0,3-8 |
Aplikace piezoelektrické keramiky
