पीएचडब्ल्यू-01
पीज़ोहन्नास
पीएचडब्ल्यू-01

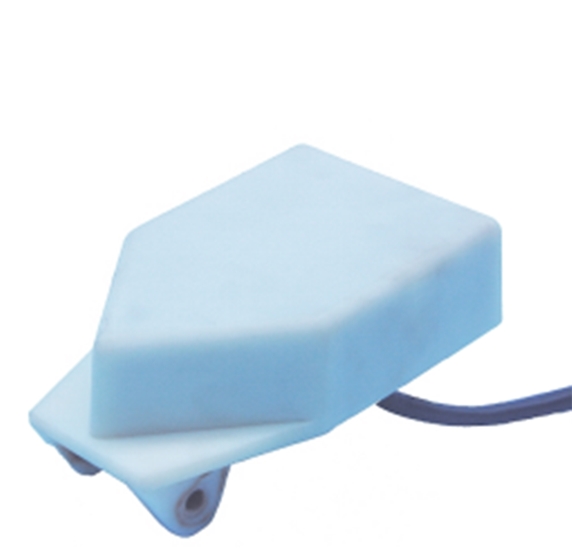

दोहरी आवृत्ति 6 बीम पानी के नीचे ध्वनिक ट्रांसड्यूसर
आवेदन पत्र:
पानी के नीचे स्थलाकृतिक स्कैनिंग
मछली खोजक
तकनीकी मापदंड:
सामान |
तकनीकी मापदंड |
छवि |
|
नाम |
6 बीम अंडरवाटर ध्वनिक ट्रांसड्यूसर |
|
|
नमूना |
पीएच डब्ल्यू-01 |
||
आवृत्ति |
400KHz± 5% ;80KH z ± 5% |
||
पता लगाने की दूरी |
400KHz : 0.3575m 80KHz ; : 0.80300m |
||
न्यूनतम समानांतर लैंपडांस |
Ω±20 % |
||
समाई |
पीएफ±20 % @1KHz |
||
संवेदनशीलता |
|||
ऑपरेटिंग वोल्टेज |
पी ईक वोल्टेज <वीपीपी |
||
परिचालन तापमान |
-40~ +80℃ |
||
दबाव |
≤ 3 किलो या 0.3 एमपीए |
||
कोण |
बीमविड्थ)आधा-शक्ति बीम चौड़ाई@-3dB:38°±3, तीव्र कोण:°±2 |
||
आवास सामग्री |
पोम |
||
प्रयोग |
पानी के अंदर स्थलाकृतिक स्कैनिंग, पानी के अंदर मछली की खोज |
||
स्थापना आयाम |
नीचे उत्पाद संरचना आरेख की जाँच की जा रही है |
||
सुरक्षा स्तर |
आईपी68 |
||
वज़न |
|||
वायरिंग निर्देश |
एकीकृत इंटरफ़ेस :लाल: ट्रांसड्यूसर+, सफेद: ट्रांसड्यूसर-, काला: परिरक्षित तार, (तापमान सेंसर के बिना) |
||
प्रवेश वक्र |
उत्पाद संरचना आरेख |
||
|
|||
