PH40F0620
पीज़ोहन्नास
PH40F0620
दूरी माप के लिए 40KHz अल्ट्रासोनिक रेंज ट्रांसड्यूसर
परिचय:
PH40F0620 अल्ट्रासोनिक सेंसर में ट्रांसमीटर और रिसीवर के कार्य हैं। यह एक लंबी दूरी का प्रकार है, आम तौर पर इसका उपयोग अल्ट्रासोनिक रेंज फाइंडर, गैर-संपर्क वस्तुओं का पता लगाने के लिए अल्ट्रासोनिक सेंसर, अल्ट्रासोनिक दूरी सेंसर, अल्ट्रासोनिक तरल स्तर सेंसर आदि के लिए किया जा सकता है। यदि आपके पास अन्य अनुप्रयोगों के लिए कोई प्रश्न है, तो कृपया विवरण के लिए हमसे संपर्क करें।
तकनीकी मापदंड:
नमूना |
PH40F0620 |
केंद्र गुंजयमान आवृत्ति (kHz) |
40KHz±2.0Khz |
बैंडविड्थ |
±1.5kHz |
पता लगाने की दूरी |
0.35~10मी |
अंधे धब्बे |
<0.35 मी |
प्रक्षेपण कोण बीम (-6dB पूर्ण कोण) |
14±2° |
मैंने संवेदनशीलता को एकीकृत किया ( 0 dB=400 Vp-p ；अवधि : 50；दूरी : 1.5m ) |
-76dB मिनट |
इलेक्ट्रोस्टैटिक कैपेसिटेंस |
3000PF±20% |
न्यूनतम समानांतर प्रतिबाधा |
180Ω±30% |
अधिकतम कार्यशील वोल्टेज (पल्स - 2% कर्तव्य चक्र) |
1800Vp-पी |
परिचालन तापमान |
-20 ~70℃ |
भंडारण तापमान |
-40 ~85℃ |
सुरक्षा स्तर |
आईपी65 |
इंस्टालेशन |
स्क्रू से फिक्स किया गया |
केस सामग्री |
पेट |
वज़न |
1.5 किलो |

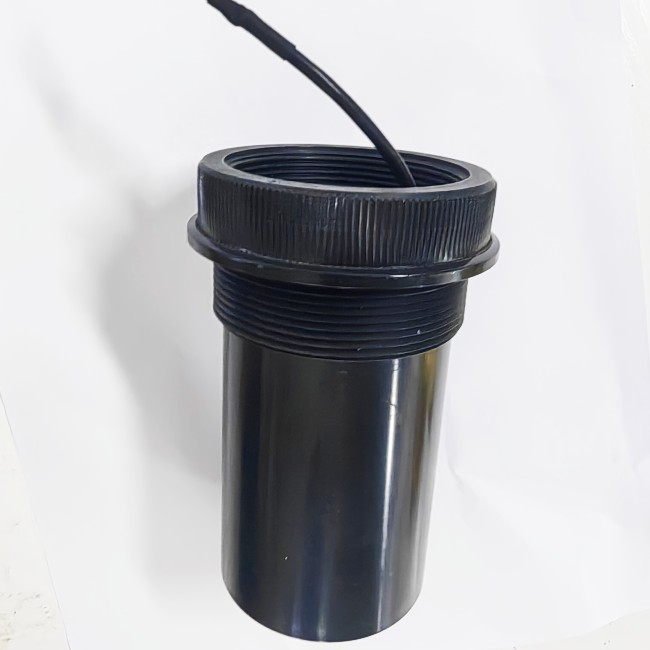

तस्वीर:
रूपरेखा आयाम:
आवृत्ति-प्रतिरोध वक्र ：
आवृत्ति- चरण कोण वक्र ：
संवेदनशीलता परीक्षण:
ट्रांसमिटिंग वोल्टेज : 200Vp-p; अवधि: 10; दूरी: 1 एम
डी प्रत्यक्षता वक्र :
![(SD4VQAGE7ASO]@(J9PH%0](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ljBqnKjlRioSrlklnlio/SD4VQAGE7ASO-J9PH.png)
अल्ट्रासोनिक सेंसर की विशेषताएं:
1.छोटा आकार और हल्का वजन
2. उच्च संवेदनशीलता और उच्च ध्वनि दबाव
3. कम बिजली की खपत
4. उच्च विश्वसनीयता
विशेषता:
1.फर्म सम्बलेंस सील (पीवीसी बाहरी आवरण)
2.सुविधा सूत्र किस्त (G1')
आवेदन पत्र:
1.स्थिति स्थान
2. दृष्टिकोण माप
3.यातायात मापन
4.बाधाओं से बचना
