PHW-1M-01Q
पीज़ोहन्नास
PHW-1M-01Q

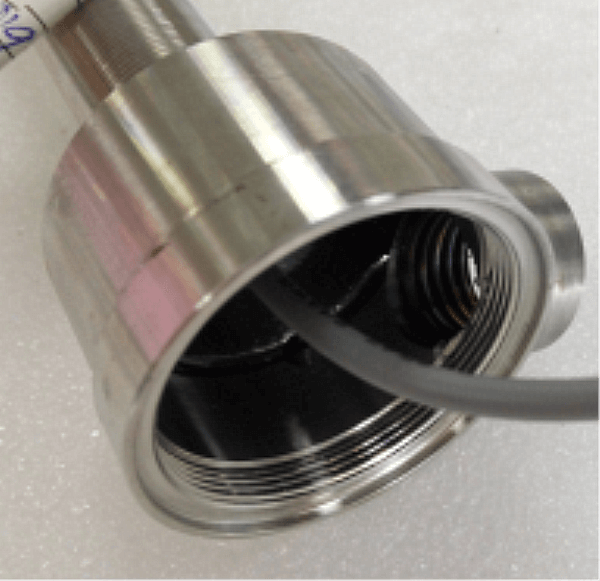

अल्ट्रासोनिक फ्लोमीटर के लिए 1 मेगाहर्ट्ज प्लग-इन अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर
सामान |
तकनीकी मापदंड |
छवि |
|
नाम |
1 मेगाहर्ट्ज प्लग-इन अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर |
|
|
नमूना |
PH W-1M-01 Q |
||
आवृत्ति |
1 मेगाहर्ट्ज ± 5% |
||
पता लगाने की दूरी |
0.05 ～ 3एम |
||
न्यूनतम समानांतर लम्बाई |
60%~!phoenix_var196_1!~ |
||
1250pF±20 ％ @1KHz |
|||
संवेदनशीलता |
ड्राइविंग वोल्टेज: 24 वीपीपी, दूरी: 0.3 मी। इको आयाम：800 एमवी |
||
-40～ स℃ |
|||
≤ 3 किलो या 0.3 एमपीए |
|||
|
(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई@-3dB:5.4°±1， तीव्र कोण: 12.7°±2 |
||
आवास सामग्री |
S304 ，मिश्रित सामग्री |
||
प्रयोग |
अल्ट्रासोन आईसी फ्लोमीटर |
||
उत्पाद संरचना आरेखण देखें |
|||
सुरक्षा स्तर |
आईपी68 |
||
वज़न |
340g±5 ％（ L लंबाई : 25c m ） |
||
वायरिंग निर्देश |
एकीकृत प्रकार：लाल+，सफेद-，काला: परिरक्षित तार； (डिफ़ॉल्ट रूप से तापमान सेंसर के बिना) |
||
प्रवेश वक्र |
उत्पाद संरचना आरेख |
||
|
|
||
टी ट्रांसड्यूसर का तापमान सेंसर योजनाबद्ध और टेस्ट सर्किट योजनाबद्ध:
![)9@`U9K)1$CT4)0OL1]UA9](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ikBqnKjlRinSmjkirrin/9-U9K-CT4O.png)
