PHW-1M-01Q
Piezohannas
PHW-1M-01Q
1MHz Plug-in vedenalainen ultraäänianturi ultraäänivirtausmittarille
Tuotteet |
Tekniset parametrit |

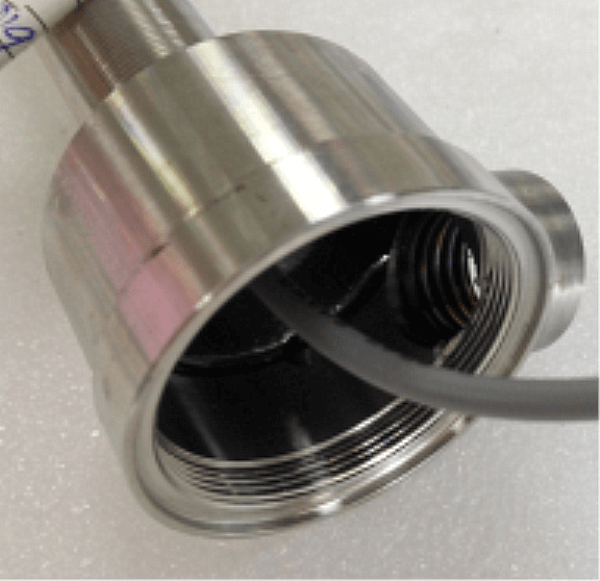

Kuva |
|
Nimi |
1MHz plug-in vedenalainen ultraäänianturi |
|
|
Malli |
PH W-1M-01 Q |
||
Taajuus |
1 MHz ± 5 % |
||
Havaintoetäisyys |
0.05 ~ 3m |
||
Minimi Rinnakkais lmpedanssi |
60Ω±20 % |
||
1250pF±20 % @1KHz |
|||
Herkkyys |
Ajojännite: 24 Vpp, Etäisyys: 0,3 m, Kaiun amplitudi: 800 mV |
||
-40~ +80 ℃ |
|||
≤ 3 kiloa tai 0,3 MPa |
|||
|
(Säteen leveys ) Puolitehoinen säteen leveys@-3dB: 5,4°±1, Terävä kulma: 12,7°±2 |
||
Asunnon materiaali |
S304 ,komposiittimateriaali |
||
Käyttö |
ultraääni ic virtausmittari |
||
Katso tuotteen rakennepiirros |
|||
Suojaustaso |
IP68 |
||
Paino |
340g±5 % Pituus 25c : m )( |
||
Johdotusohjeet |
integroitu tyyppi: punainen+, valkoinen-, musta: suojattu lanka; (oletusarvoisesti ilman lämpötila-anturia) |
||
Pääsykäyrä |
Tuotteen rakennekaavio |
||
|
|
||
T-anturin lämpötila-anturin kaavio ja testipiirikaavio:
