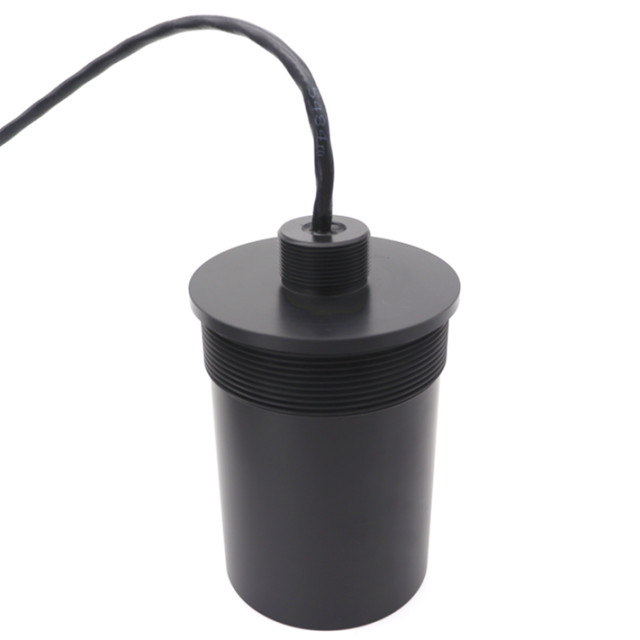

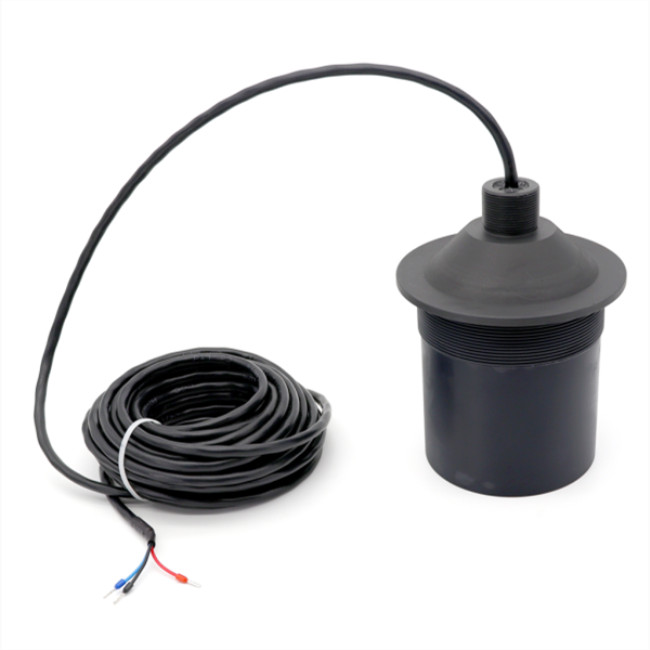

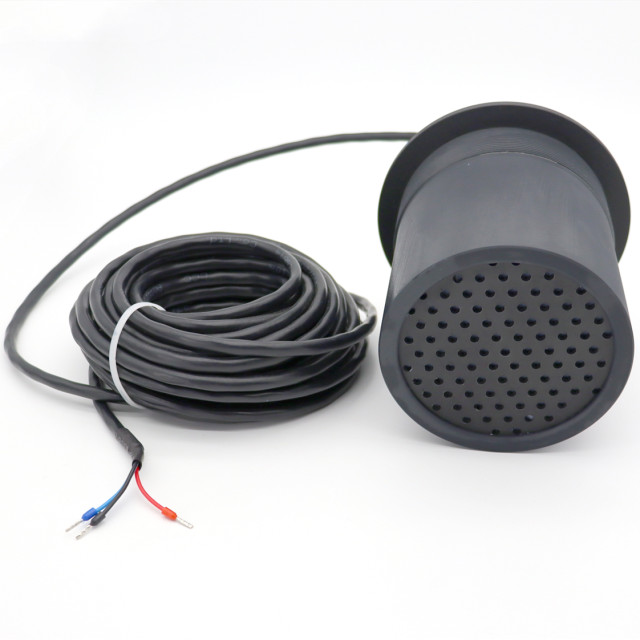

दूरी माप के लिए 15KHz विस्फोटरोधी अल्ट्रासोनिक एयर ट्रांसड्यूसर

नाम​

15KHz विस्फोट प्रूफ़  अल्ट्रासोनिक ट्रांसड्यूसर

नमूना

पीएचए-15-50डी-एफबी

आवृत्ति

16KHz±5%

पता लगाने की दूरी

1.8 ~ 50 मी

न्यूनतम समानांतर लैंपडांस

1500Ω±20％

समाई

12000pF±20％ @1K Hz

संवेदनशीलता

लोड ड्राइविंग वोल्टेज: 520Vpp, दूरी: 0.3m, इको आयाम: 1100mV

ऑपरेटिंग वोल्टेज

चोटी वोल्टेज ＜1500Vpp

ऑपरेटिंग तापमान

-40～ +80 ℃

दबाव

≤3किलो या 0.3MPa

कोण

(बीमविड्थ )आधा-शक्ति बीम Width@@-3dB：13°±10%；

तीव्र कोण: 30°±10%;

आवास सामग्री

पोम

प्रयोग

अल्ट्रासोनिक लेवल गेज, अल्ट्रासोनिक एंटी-टकराव, अल्ट्रासोनिक रेंजफाइंडर

इंस्टालेशन आयाम

नीचे उत्पाद संरचना आरेख की जाँच की जा रही है

सुरक्षा स्तर

आईपी68

वज़न

2000 ग्राम±5%

वायरिंग निर्देश

एकीकृत इंटरफ़ेस (3पिन, 2.54 मिमी टर्मिनल): लाल सकारात्मक, सफेद नकारात्मक, काला ढाल तार;

इंटरफ़ेस (3पिन, 2.0 मिमी टर्मिनल): तापमान सेंसर तार (एमएफ58) के लिए सफेद और काला;

प्रवेश वक्र

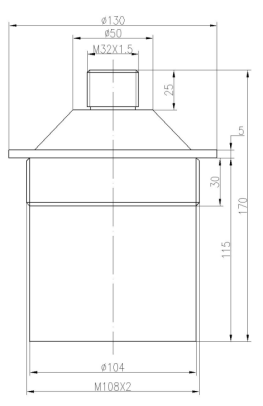

उत्पाद संरचना आरेख
