PHA-100-WO

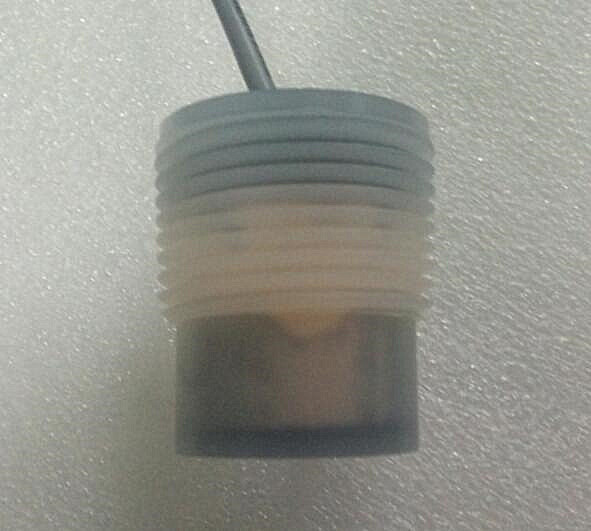

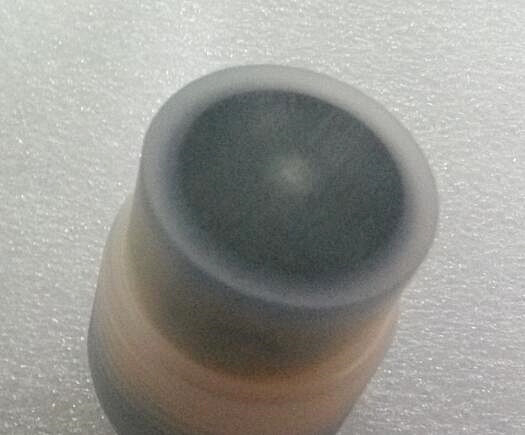

ट्रांसफार्मर के साथ 100KHz अल्ट्रासोनिक ट्रांसड्यूसर सर्किट
![P9}Y}O)U(KDYBG]`(2[(UGC](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ipBqnKjlRikSoknqirin/P9-Y-O-U-K.png) अल्ट्रासोनिक दूरी ट्रांसड्यूसर |
 दूरी माप ट्रांसड्यूसर |
|
परिचय:
PHA-100-WO अल्ट्रासोनिक सेंसर में ट्रांसमीटर और रिसीवर के कार्य होते हैं। यह एक लंबी दूरी का प्रकार है, आम तौर पर इसका उपयोग अल्ट्रासोनिक रेंज फाइंडर, गैर-संपर्क वस्तुओं का पता लगाने के लिए अल्ट्रासोनिक सेंसर, अल्ट्रासोनिक दूरी सेंसर, अल्ट्रासोनिक तरल स्तर सेंसर आदि के लिए किया जा सकता है। यदि आपके पास अन्य अनुप्रयोगों के लिए कोई प्रश्न है, तो कृपया विवरण के लिए हमसे संपर्क करें।
तकनीकी मापदंड:
सामान |
तकनीकी मापदंड |
छवि |
|
नाम |
100KHz अल्ट्रासोनिक ट्रांसड्यूसर |
|
|
नमूना |
पीएच ए-100-डब्ल्यूओ |
||
आवृत्ति |
100KHz±5% |
||
पता लगाने की दूरी |
0.15～ 2मी |
||
न्यूनतम समानांतर लम्बाई |
320Ω±20 % |
||
760pF±20 ％ @1KHz |
|||
संवेदनशीलता |
विथलोड ड्राइविंग वोल्टेज : 750Vpp ，दूरी : 0.3 मी， इको आयाम : 180 एमवी |
||
-40～ +80℃ |
|||
≤3 किलो या 0.3 एमपीए |
|||
|
(बीमविड्थ ) आधी शक्ति बीम चौड़ाई @-3dB:7.2°±1， तीव्र कोण :7.0°±2 |
||
आवास सामग्री |
पीवीडीएफ |
||
प्रयोग |
दूरी माप |
||
आईपी68 |
|||
सुरक्षा स्तर |
46 ग्राम±5 ％（लंबाई : 10 सेमी ) |
||
वायरिंग अनुदेश |
इंटरफ़ेस ： लाल: ट्रांसड्यूसर + ，सफेद : ट्रांसड्यूसर -, काला: परिरक्षित तार , ( तापमान सेंसर वैकल्पिक है ) |
||
प्रवेश वक्र |
उत्पाद संरचना आरेख |
||
|
|
||

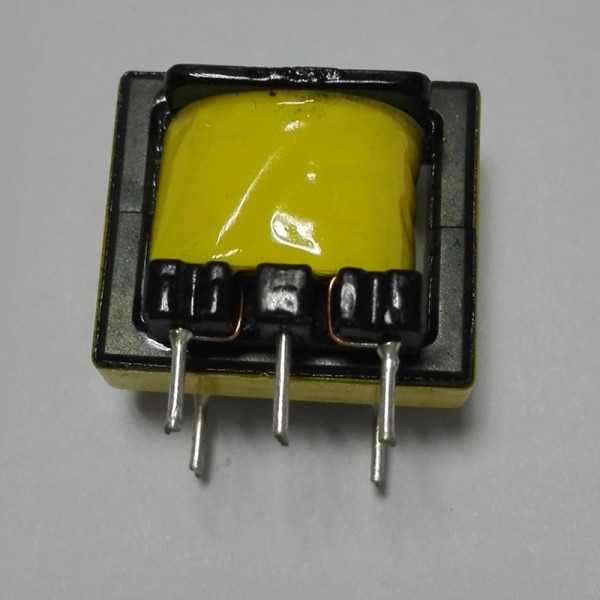

ट्रांसफार्मर：
