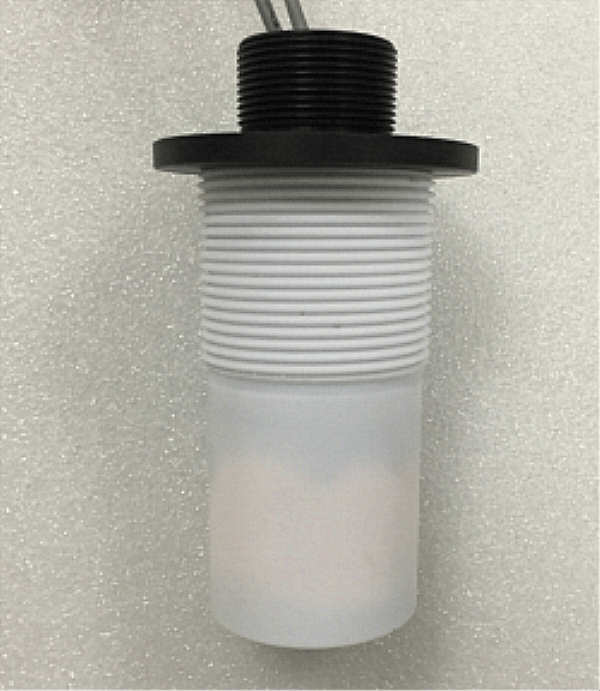

Trasduchtóir Raon Ultrasonach Frith-chreimneach 60KHz le haghaidh Tomhas Fad 5M

Paraiméadair theicniúla:

Míreanna	Paraiméadair Theicniúla		Íomhá
Ainm	Trasduchtóir frith - -chreimneach  pléascadh
Múnla	PH A-64-05FA-F B
Minicíocht	64KHz ± 5%
Fad Braite	0.3～ 5m
Íosta lmpedance Comhuaineach	600Ω±20 ％
Cumas	1600pF±20 ％ @1KHz
Íogaireacht	loadd riving v oltage : 800Vpp ，Fad : 0.6m 、Aimplitiúid macalla : 100mV
Oibriúcháin Voltas	Buaic Voltas ＜ 1500Vpp
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤3Kilos nó  0.3MPa
Uillinn	(Leithead an Bhíoma ) Leithead an Bhíoma leathchumhachta@-3dB:7° ± 10%， Uillinn ghéar: 16°± 10%
Ábhar Tithíochta	POM 、PTFE
úsáid	Tomhsaire leibhéal ultrasonaic, monatóireacht, frith-imbhualadh, slándáil
Suiteáil Toise	An snáithe ardaithe  M32*1.5 Bun le snáithe : M48×2
Leibhéal Cosanta	IP68
Meáchan	230g±5 ％
Treoracha Sreangaithe	Comhéadan comhtháite (3PIN, críochfort 2.54mm): dearg dearfach, bán diúltach, sreang sciath dubh; Comhéadan (3PIN, críochfort 2.0mm): bán agus dubh le haghaidh sreang braiteoir teochta (MF58);

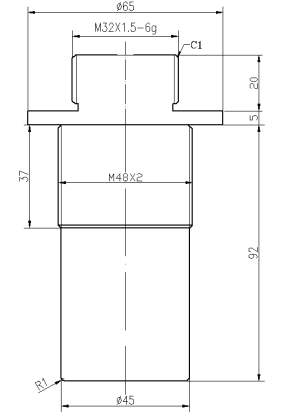

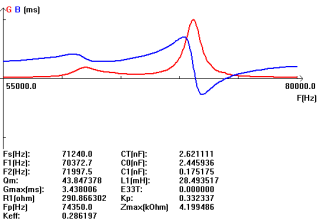

Cuar Iontrála		Léaráid Struchtúr Táirge

Léaráid bhloc den trasduchtóir faid ultrasonaic :

Léaráid Scéimreach Braiteoir Teochta  (múnla: MF58_502F3470) :


Cineál comhtháite teagasc cábla:

Treoir 1.Wiring an trasducer: comhéadan (3pin, críochfort 2.54mm)
Dearg: trasducer +
Bán: trasducer -
Dubh: sciath


2.Cable Teagasc Braiteoir Teochta: comhéadan (3pin, críochfort 2.0mm)

Tá dearg agus dubh sreangú braiteoir teochta

Cineál scoilte: cábla caighdeánach 10m, le gach 50m breise de chábla, is é an maolú comhartha ná 6dB

Treoracha sreangú trí chroí:

    Dearg: Trasduchtóir +
     Gorm: braiteoir teochta +
     Dubh: Poiblí-

 Treoracha sreangú ceithre chroí:

Dearg: Trasduchtóir +
Buí: Trasduchtóir -
Gorm, dubh: braiteoir teochta

Cad a Bhaineann le Trasduchtúr a Dhéanamh?

Is í an phríomh-chomhpháirt de thrasduchtóir doimhneachta an eilimint piezoceramic. Is é an chuid a thiontaíonn bíoga leictreacha ina dtonnta fuaime, agus nuair a fhilleann na macallaí, athraíonn an eilimint piezoceramic na tonnta fuaime ar ais go fuinneamh leictreach. Is minic a bhíonn eilimintí piezoceramic i bhfoirm diosca, ach d'fhéadfadh siad a bheith i gcruth barra nó fáinne freisin. Féadfaidh dúil amháin nó sraith d’eilimintí a bheith nasctha le chéile ar a dtugtar eagar a bheith i dtrasduchtóir. Tá trasduchtóir comhdhéanta de shé chomhpháirt ar leith:

Feidhmchlár Tomhais Leibhéal Ultrasonach :



I dtomhas leibhéal ultrasonaic neamhtheagmhála, astaíonn an braiteoir bíoga ultrasonaic i dtreo an mheáin, a léiríonn ansin iad back.The am caite ó astuithe go dtí glacadh na comharthaí i gcomhréir leis an leibhéal san umar. Tá braiteoirí ultrasonaic oiriúnach d'fheidhmchláir chaighdeánacha shimplí, do leachtanna agus do sholaid araon.
