پلت فرم شبیه سازی میدان صوتی درمان HIFU

مدل محاسبه میدان صوتی تک آرایه

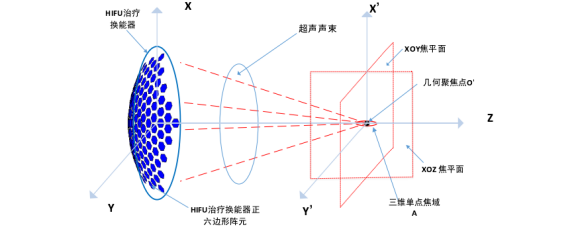

در طراحی ساختاری کریستال پیزوالکتریک هایفو اولتراسونیک، روش محاسبه تقریبی میدان صوتی می تواند به سرعت میدان صوتی کاوشگر را پیش بینی کند، به ویژه برای نقاط مشاهده واقع در میدان دور. علاوه بر روش دقیق و پیچیده محاسبات اجزای محدود، روش تقریبی محاسبات میدان صوتی می‌تواند محققین را قادر سازد تا کلید تأثیرگذاری بر توزیع میدان صوتی را با وضوح بیشتری مشاهده کنند که برای کاوشگر طراحی بسیار مفید است. دور از صدای میدان برای تحریک سیگنال سینوسی. آنالیز یک روش محاسبه تقریبی است که معمولاً استفاده می شود. این یک راه حل عددی برای تقریب فشار صوتی یک پیزوالکتریک HIFU فرکانس تشدید در میدان دور است. این روش همچنین مبنای نظری برای ایجاد مدل محاسبه میدان صوتی آرایه است. حزب در زیر به تفصیل شرح داده خواهد شد. اصل حل قانون. تصویر مدل میدان صوتی فضایی یک عنصر را نشان می دهد.

ابتدا، محدودیت های پیزو متمرکز با شدت بالا را معرفی کنید.

(1) نقطه مشاهده در نقطه فضای میدان دور منبع صوتی S است.
(2) منبع صدا S یک عنصر آرایه مسطح است که حالت ارتعاش اصلی آن موازی با جهت مثبت محور Z است.
(3) سیگنال تحریک عنصر آرایه یک سیگنال سینوسی تک فرکانس است.
(4) میدان صوتی منبع صوتی مسطح S معادل نتیجه میدان صوتی پانل سطحی آن است.
(5) رسانه انتقال بلندگوی مبدل پیزو هیفو یک موجبر بی نهایت بزرگ و یکنواخت با ویژگی های تضعیف صوتی است.
