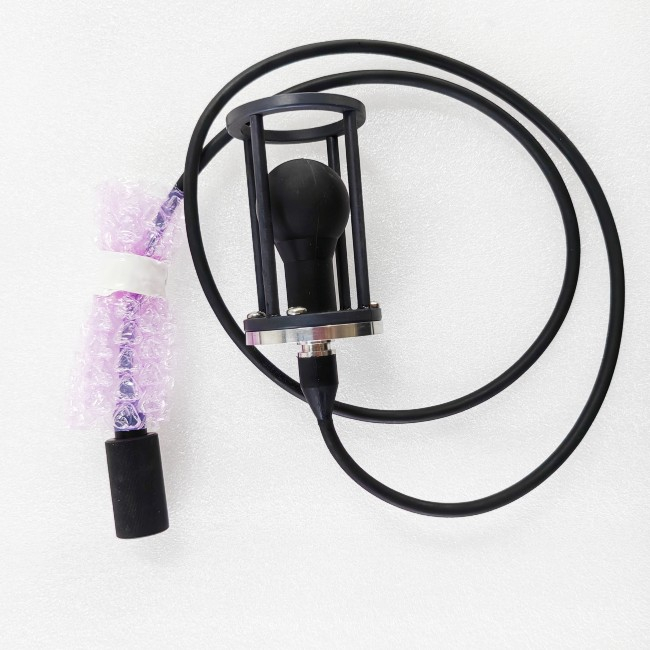

مبدل کروی فرستنده سفارشی 40 کیلوهز برای آکوستیک زیر آب

مبدل کروی فرستنده سفارشی 40 کیلوهز برای آکوستیک زیر آب

1. اندازه گیری محتوای:

1.1. پاسخ ولتاژ انتقال

پاسخ ولتاژ ارسال را در باند فرکانسی 38 کیلوهرتز تا 45 کیلوهرتز اندازه گیری کنید و پاسخ در باند فرکانس نباید کمتر از 140 دسی بل باشد.

1.2. دریافت حساسیت

حساسیت دریافت را در باند فرکانسی 38 کیلوهرتز تا 45 کیلوهرتز اندازه گیری کنید و پاسخ در باند فرکانسی نباید کمتر از -202 دسی بل باشد.

1.3. جهت دهی افقی

همه جهته، فرکانس اندازه گیری 40 کیلوهرتز.

1.4. جهت دهی عمودی

نه کمتر از 180 درجه، فرکانس اندازه گیری 40 کیلوهرتز.

1.5. فشار هیدرواستاتیک: 2MPa.

2. داده های اندازه گیری

پاسخ ولتاژ انتقال e (dB)

F/kHz	SvL/dB
38	145.0
39	145.4
40	145.8
41	145.3
42	145.0
43	144.8
44	144.6
45	144.2

1.



دریافت حساسیت (dB)

F/kHz	Mx/dB
38	-198.7
39	-198.6
40	-198.6
41	-198.4
42	-198.1
43	-197.8
44	-197.2
45	-197.4

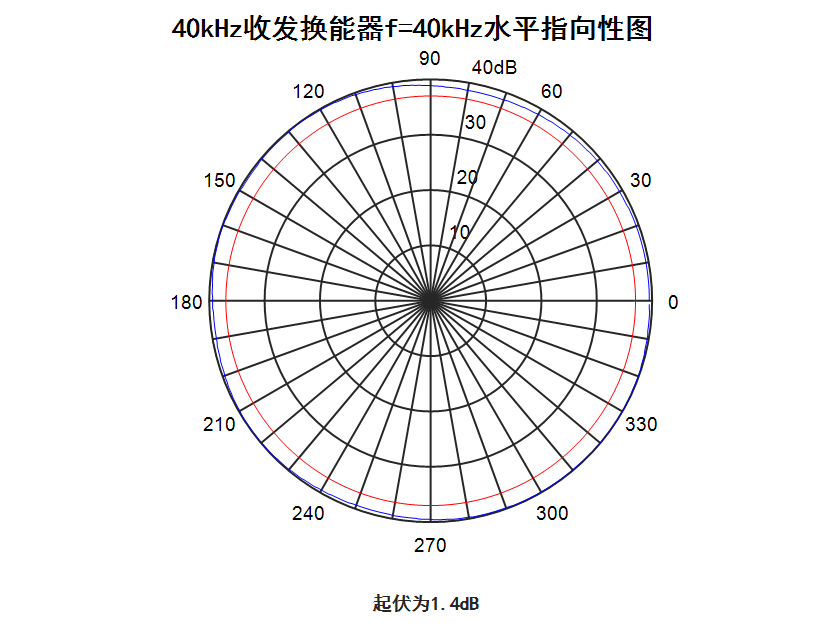

جهت دهی افقی

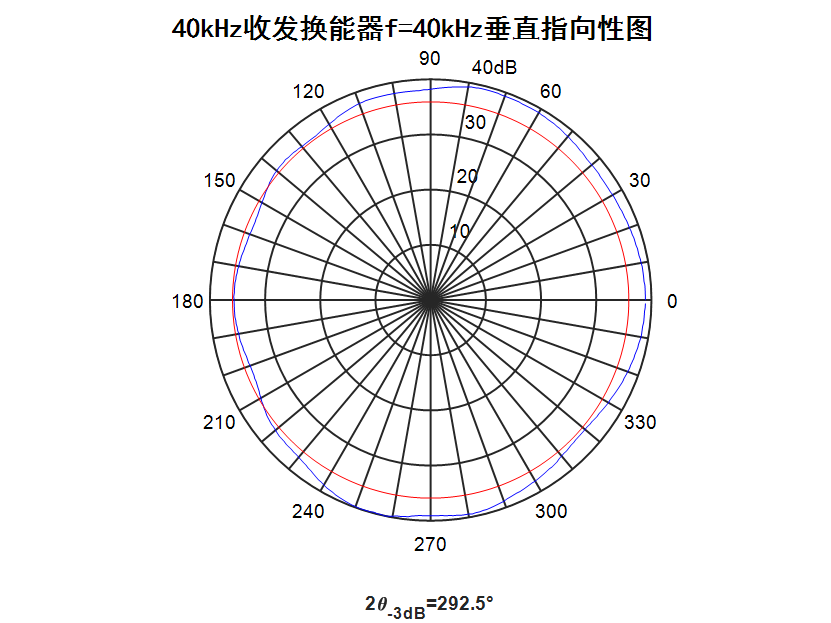

Vجهت گیری عمودی









تست فشار هیدرواستاتیک

پس از اینکه مبدل تحت آزمایش فشار هیدرواستاتیک 2MPa/0.5h، 0MPa/0.25h و 2MPa/0.5h قرار گرفت، مقاومت عایق بین الکترودهای مثبت و منفی مبدل بیشتر از 100MΩ است.
