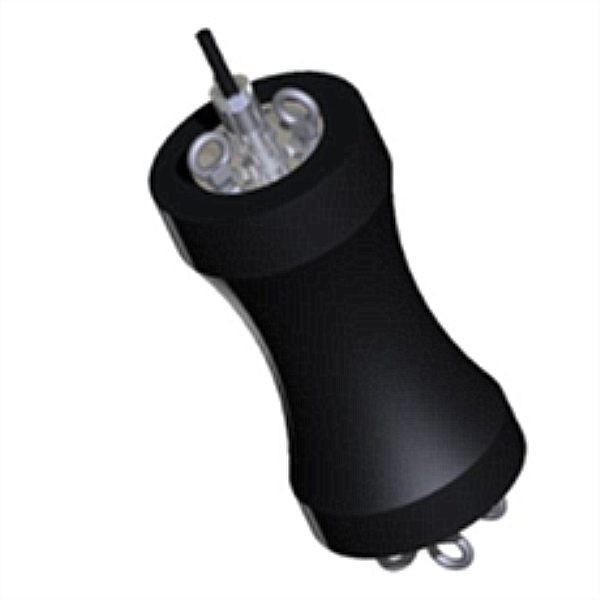

مبدل صوتی زیر آب با قدرت بالا 700 هرتز برای ارتباطات زیر آب

     مبدل صوتی زیر آب با قدرت بالا 700 هرتز برای ارتباطات زیر آب



پارامترهای فنی:

مدل	HS/T700
فرکانس تشدید	700 هرتز
باند کار	∆f ≥160 هرتز
پاسخ ولتاژ انتقال	＞135dB
ظرفیت استاتیکی	100000 pF
جهت دهی	افقی همه جهته
سطح منبع صدا (SL)	SL≥185dB (موج پیوسته) SL≥190dB
عمق کار	150 متر
مشخصات کابل	کابل محافظ دو هسته ای Φ11.2mm
وزن	24 کیلوگرم

کاربرد:

تحقیقات آکوستیک زیر آب

سیستم ارتباطی زیر آب

کالیبراسیون میدان صوتی

کاربردهای نظامی و علمی

انواع مبدل آکوستیک زیر آب



1. فرکانس پایین، آب عمیق، مبدل قدرت بالا



سری مبدل های فرستنده فرکانس پایین: انواع مختلفی از مبدل های خمشی، مبدل های لوله دایره ای شکاف دار، مبدل های خمشی شیاردار، مبدل های دیسک خمشی ترکیبی، و غیره وجود دارد. حداقل فرکانس کاری به اندازه 20 هرتز بوده است.



سری مبدل آب عمیق: سه نوع محصول وجود دارد: نوع سرریز، نوع تعادل فشار پر شده با روغن و نوع فشار خود پشتیبانی، حداکثر مقاومت فشار به 80MPa رسیده است.



سری مبدل های انتقال قدرت بالا: سطح منبع صدا می تواند به بیش از 207 دسی بل نزدیک به 350 هرتز برسد.



2. مبدل حلقه موزاییکی



این شرکت توانایی طراحی و ساخت حلقه‌های موزاییکی با قطر 30 میلی‌متر تا 800 میلی‌متر، فرکانس 0.5 تا 50 کیلوهرتز را پوشش می‌دهد، بالاترین سطح منبع صدای انتشار یک مبدل منفرد می‌تواند به 202 دسی‌بل برسد و باند فرکانس کاری مؤثر می‌تواند به بیش از 2 اکتاو فرکانس برسد. شکل ساختاری آن به طور عمده به نوع پشتی هوا و نوع سرریز تقسیم می شود، عمق کار می تواند به ترتیب به 500 متر و 6 کیلومتر برسد.



3. آرایه خطی



این شرکت توانایی طراحی و ساخت آرایه های خطی پر شده با روغن، آرایه های خطی کابلی و آرایه های خطی صلب را دارد. آرایه پر از روغن می تواند آرایه خطی پر شده با روغن را با کوچکترین قطر بیرونی 20 میلی متر تشخیص دهد و طولانی ترین قطعه آرایه منفرد می تواند به 80 متر برسد.



4. مبدل کروی



این شرکت دارای فناوری طراحی و تولید بالغ برای مبدل های کروی است. در حال حاضر، یک سری کامل از مبدل های کروی با قطر 20 میلی متر تا 166 میلی متر پس از بسته بندی تشکیل داده است. فرکانس پوشش انتقال 3 کیلوهرتز تا 150 کیلوهرتز است. فرکانس پوشش دریافت از 5 هرتز تا 100 کیلوهرتز + است. عمق کار حداکثر تا 5 کیلومتر یا بیشتر است.



5. وکتور هیدروفون



این شرکت اولین شرکت در صنعت است که هیدروفون های برداری و کاربردهای مهندسی آن را توسعه داده است. هیدروفون های بردار فشار تفاضلی و هیدروفون های بردار ارتعاش مشترک توسعه یافته پایدار و قابل اعتماد هستند. باند فرکانس کاری می تواند 5 هرتز تا 120 کیلوهرتز را پوشش دهد و حداکثر عمق کار می تواند تا 3000 متر باشد. به منظور بهبود تناسب هیدروفون بردار ارتعاش مشترک، شرکت ما تحقیقات عمیقی را در مورد روش نصب، ضربه جریان ضد آب و حالت تعلیق و غیره انجام داده است و به هیدروفون بردار نصب ثابت، ساختار پر از روغن و تعلیق آزاد و غیره پی برده است و دارای قابلیت‌های طراحی و ساخت آرایه‌های آرایه‌ای آرفونی و آرایه‌های خطی هیدروفون به بردار است.

انواع مبدل آکوستیک زیر آب





1. فرکانس پایین، آب عمیق، مبدل قدرت بالا



سری مبدل های فرستنده فرکانس پایین: انواع مختلفی از مبدل های خمشی، مبدل های لوله دایره ای شکاف دار، مبدل های خمشی شیاردار، مبدل های دیسک خمشی ترکیبی، و غیره وجود دارد. حداقل فرکانس کاری به اندازه 20 هرتز بوده است.



سری مبدل آب عمیق: سه نوع محصول وجود دارد: نوع سرریز، نوع تعادل فشار پر شده با روغن و نوع فشار خود پشتیبانی، حداکثر مقاومت فشار به 80MPa رسیده است.



سری مبدل های انتقال قدرت بالا: سطح منبع صدا می تواند به بیش از 207 دسی بل نزدیک به 350 هرتز برسد.



2. مبدل حلقه موزاییکی



این شرکت توانایی طراحی و ساخت حلقه‌های موزاییکی با قطر 30 میلی‌متر تا 800 میلی‌متر، فرکانس 0.5 تا 50 کیلوهرتز را پوشش می‌دهد، بالاترین سطح منبع صدای انتشار یک مبدل منفرد می‌تواند به 202 دسی‌بل برسد و باند فرکانس کاری مؤثر می‌تواند به بیش از 2 اکتاو فرکانس برسد. شکل ساختاری آن به طور عمده به نوع پشتی هوا و نوع سرریز تقسیم می شود، عمق کار می تواند به ترتیب به 500 متر و 6 کیلومتر برسد.



3. آرایه خطی



این شرکت توانایی طراحی و ساخت آرایه های خطی پر شده با روغن، آرایه های خطی کابلی و آرایه های خطی صلب را دارد. آرایه پر از روغن می تواند آرایه خطی پر شده با روغن را با کوچکترین قطر بیرونی 20 میلی متر تشخیص دهد و طولانی ترین قطعه آرایه منفرد می تواند به 80 متر برسد.



4. مبدل کروی



این شرکت دارای فناوری طراحی و تولید بالغ برای مبدل های کروی است. در حال حاضر، یک سری کامل از مبدل های کروی با قطر 20 میلی متر تا 166 میلی متر پس از بسته بندی تشکیل داده است. فرکانس پوشش انتقال 3 کیلوهرتز تا 150 کیلوهرتز است. فرکانس پوشش دریافت از 5 هرتز تا 100 کیلوهرتز + است. عمق کار حداکثر تا 5 کیلومتر یا بیشتر است.



5. وکتور هیدروفون



این شرکت اولین شرکت در صنعت است که هیدروفون های برداری و کاربردهای مهندسی آن را توسعه داده است. هیدروفون های بردار فشار تفاضلی و هیدروفون های بردار ارتعاش مشترک توسعه یافته پایدار و قابل اعتماد هستند. باند فرکانس کاری می تواند 5 هرتز تا 120 کیلوهرتز را پوشش دهد و حداکثر عمق کار می تواند تا 3000 متر باشد. به منظور بهبود تناسب هیدروفون بردار ارتعاش مشترک، شرکت ما تحقیقات عمیقی را در مورد روش نصب، ضربه جریان ضد آب و حالت تعلیق و غیره انجام داده است و به هیدروفون بردار نصب ثابت، ساختار پر از روغن و تعلیق آزاد و غیره پی برده است و دارای قابلیت‌های طراحی و ساخت آرایه‌های آرایه‌ای آرفونی و آرایه‌های خطی هیدروفون به بردار است.

تست اندازه گیری آکوستیک زیر آب:



اندازه گیری آکوستیک زیر آب شامل 5 مجموعه دستگاه تست شامل سیستم اندازه گیری آکوستیک خودکار، دستگاه کالیبراسیون فرکانس پایین هیدروفون، سیستم اندازه گیری حساسیت شتاب هیدروفون، دستگاه اندازه گیری لوله پالس مواد هیدروآکوستیک و سیستم تست ایستگاه آزمایش است که برای اندازه گیری مبدل های مختلف مجهز شده اند. پارامترهای مربوطه عنصر صوتی و ماتریس صوتی، و همچنین عملکرد بازتاب و انتقال صدا مواد و اجزای صوتی زیر آب، استانداردهای آزمایش GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB2713-2002, GJB271,39/1, GJ8B271-2002 Q/715 J 66-2011 و غیره. محدوده فرکانس اندازه گیری 20 هرتز تا 500 کیلوهرتز است. ایستگاه تست می تواند عملکرد صوتی زیر آب مبدل های بزرگ و آرایه های صوتی را اندازه گیری کند.
