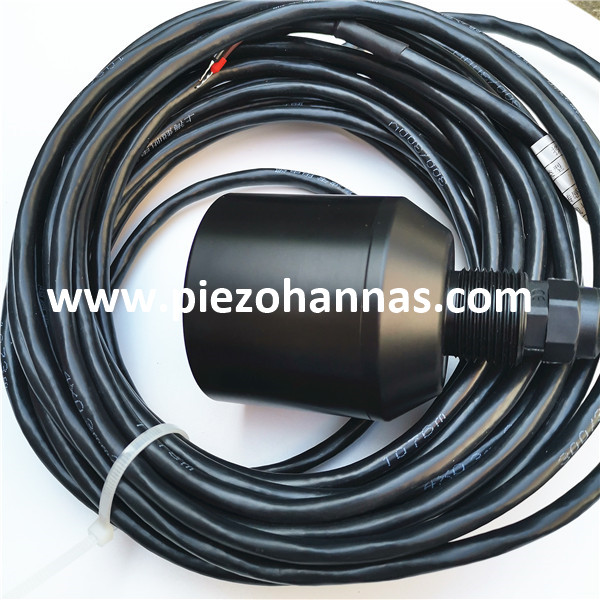

مبدل سطح گل آلتراسونیک 300 کیلوهرتز برای سطح لجن سنج اولتراسونیک

       مبدل سطح گل آلتراسونیک 300 کیلوهرتز برای سطح لجن سنج اولتراسونیک



1. پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	مبدل سطح گل 300 کیلوهرتز
مدل	PHW-300-NA
فرکانس	5% ± 350 کیلوهرتز
فاصله تشخیص	0.3- 50 متر
حداقل lmpedance موازی	27 Ω ± 20 ％
ظرفیت	6800pF ± 20 ％ @1KHz
حساسیت	ولتاژ رانندگی: 24 Vpp، فاصله: 0.3 متر، دامنه اکو: 3.0 ولت
عملیاتی ولتاژ	اوج ولتاژ 900VPP
عملیاتی دما	-40+80 ℃
فشار	≤3 کیلو یا  0.3 مگاپاسکال
زاویه	(پهنای پرتو ) عرض پرتو نیمه توان@-3dB: 4.6°±1، زاویه تیز: 2±10.8 درجه
مصالح مسکن	POM
استفاده	تشخیص گل و لای
نصب و راه اندازی بعد	نقشه ساختار محصول را ببینید
سطح حفاظت	IP68
وزن	750 گرم 5 ± ％（ طول : 10 متر ）
دستورالعمل سیم کشی	(سه خط): قرمز: مبدل +، آبی: سنسور دما +، سیاه: خط عمومی-;
منحنی پذیرش		نمودار ساختار محصول

2. نمودار بلوک مبدل اولتراسونیک:

3. دستورالعمل کابل نوع تقسیم:

 سیم استاندارد 10M است، سیگنال به ازای هر 50M افزایش سیم 6dB کاهش می یابد.



1. سه دستورالعمل سیم کشی هسته:



قرمز: مبدل +

آبی: سنسور دما +

مشکی: عمومی -





2. دستورالعمل سیم کشی چهار هسته ای:



قرمز: مبدل +

زرد: مبدل -

آبی، مشکی: سنسور دما +









کاربرد گلسنج التراسونیک
