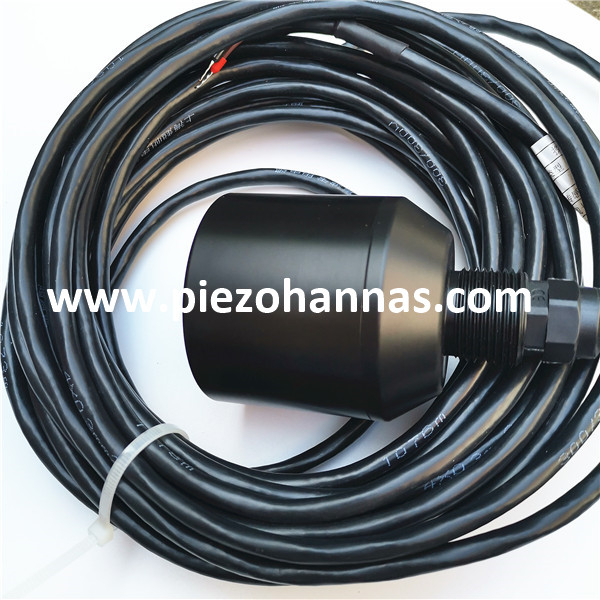

300KHz ultrazvukový snímač hladiny bahna pro ultrazvukový měřič hladiny kalu

       300KHz ultrazvukový snímač hladiny bahna pro ultrazvukový měřič hladiny kalu



1.Technické parametry:

Položky	Technické parametry		Obraz
Jméno	300KHz snímač úrovně bláta
Model	PHW-300-NA
Frekvence	350 kHz ± 5 %
Detekční vzdálenost	0.3～ 50 m
Minimální Paralelní impedance	27Ω±20 ％
Kapacita	6800pF±20 ％ @1KHz
Citlivost	Napájecí napětí: 24 Vpp, vzdálenost: 0,3 m, Amplituda ozvěny: 3,0 V
Provozní Napětí	Vrchol Napětí ＜900VPP
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 3 kila nebo  0,3 MPa
Úhel	(Šířka paprsku ) Šířka paprsku polovičního výkonu@-3dB:4,6°±1， Ostrý úhel: 10,8°±2
Materiál bydlení	POM
Používání	Detekce bahna
Instalace Dimenze	Viz výkres struktury produktu
Úroveň ochrany	IP68
Hmotnost	750 g±5 ％（ délka： 10m ）
Pokyny pro zapojení	(tři řádky): červená: převodník +, modrá: teplotní čidlo +, černá: veřejná linka-;
Křivka přijetí		Schéma struktury produktu

2. Blokové schéma ultrazvukového měniče:

3. Rozdělený typ kabelu Návod:

 Standardní vodič je 10M, signál zeslabí 6dB na každých 50M zvýšení vodiče.



1. Tři pokyny pro zapojení jádra:



Červená: převodník +

Modrá: teplotní senzor +

Černá: veřejná -





2. Pokyny pro čtyři jádra zapojení:



Červená: převodník +

Žlutá: převodník -

Modrá, černá: teplotní senzor +









Aplikace ultrazvukového měřiče hladiny bahna
