PHW-300-NA
بيزوهانا
PHW-300-NA

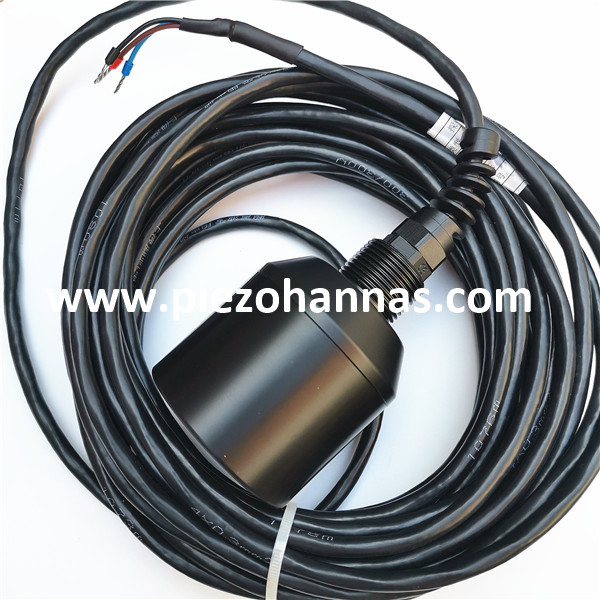

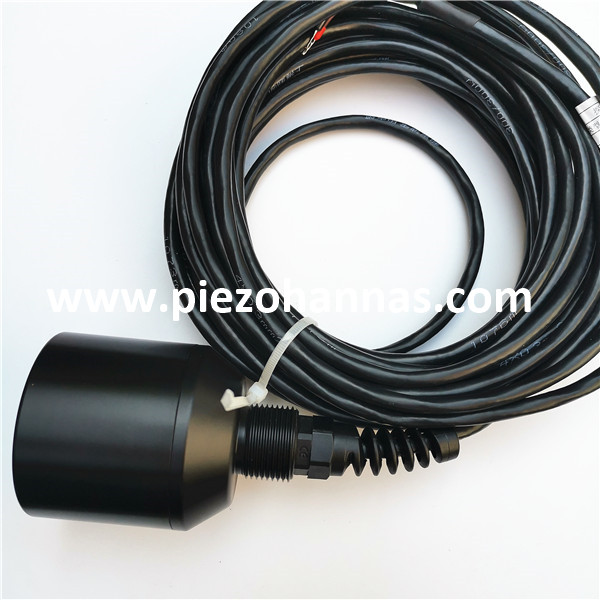

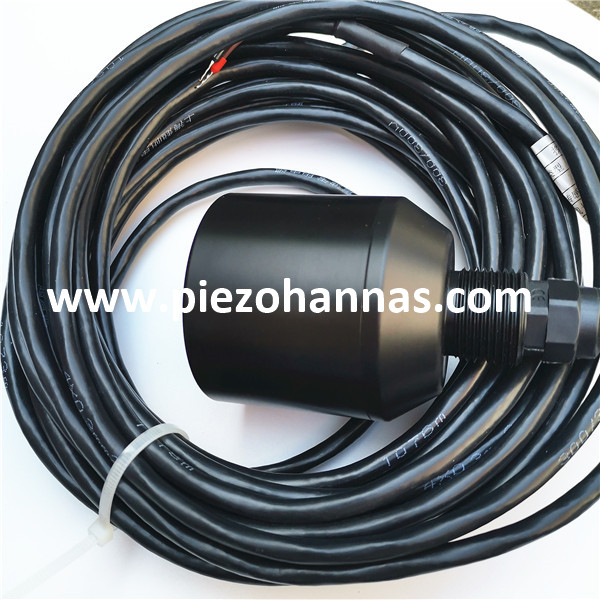

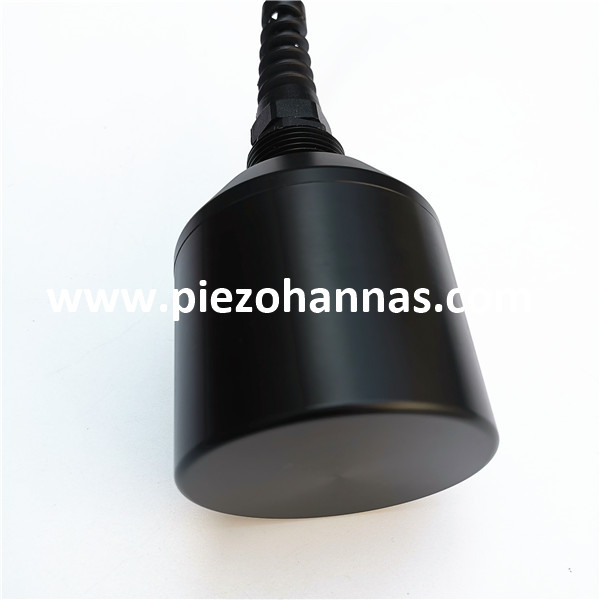

محول مستوى الطين بالموجات فوق الصوتية 300 كيلو هرتز لمقياس مستوى الحمأة بالموجات فوق الصوتية
1. المعلمات التقنية:
أغراض |
المعلمات التقنية |
صورة |
|
اسم |
محول مستوى الطين 300 كيلو هرتز |
|
|
نموذج |
PHW-300-NA |
||
تكرار |
350 كيلو هرتز ± 5% |
||
مسافة الكشف |
0.3~ 50 م |
||
الحد الأدنى المعاوقة الموازية |
27Ω±20 % |
||
6800pF ± 20 ％ @ 1 كيلو هرتز |
|||
حساسية |
جهد القيادة: 24Vpp، المسافة: 0.3 م، سعة الصدى: 3.0 فولت |
||
قمة الجهد الكهربي <900VPP |
|||
-40～ +80 درجة مئوية |
|||
≥3 كيلو أو 0.3 ميجا باسكال |
|||
|
(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3dB: 4.6 درجة ± 1، زاوية حادة: 10.8 درجة ±2 |
||
مواد الإسكان |
بوم |
||
الاستخدام |
كشف الطين |
||
انظر رسم هيكل المنتج |
|||
مستوى �لأداء، وتوسيع نطاقه ليشمل الملاحة تحت الماء. وسيوفر تقييم مستوى الضوضاء تحت الماء للأهداف مثل المركبات المتنقلة أو السفن السطحية تقييمًا فعالًا لمستوى الضوضاء أو تأثير تدابير المعالجة الصوتية. في بيئة المياه الضحلة، سيؤثر الصوت المنعكس من الواجهة ومصادر الصوت الأخرى المتداخلة في الخلفية على اختبار مجال الصوت المشع تحت الماء. إذا كان من الممكن فصل الصوت المباشر للهدف عن صوت التد� الطاقة الكهرضغطية |
IP68 |
||
وزن |
750 جرام ±5 ％ ( الطول: 10 م ) |
||
تعليمات الأسلاك |
(ثلاثة خطوط): أحمر: محول +، أزرق: مستشعر درجة الحرارة +، أسود: خط عام-؛ |
||

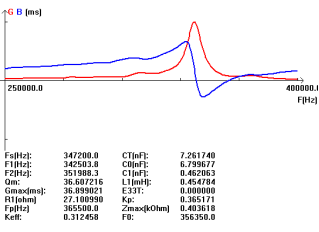

منحنى القبول |
مخطط هيكل المنتج |
||
|
|
||

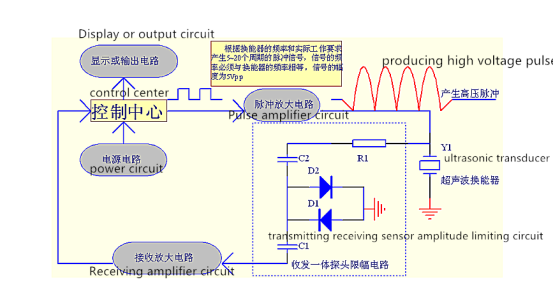

2. مخطط كتلة لمحول الطاقة بالموجات فوق الصوتية:
3. تعليمات كابل من النوع المقسم:
السلك القياسي هو 10 متر، وسوف تخفف الإشارة بمقدار 6 ديسيبل لكل 50 متر زيادة في السلك.
1. ثلاثة تعليمات الأسلاك الأساسية:
الأحمر: محول +
الأزرق: مستشعر درجة الحرارة +
أسود: عام -
2. أربعة تعليمات الأسلاك الأساسية:
الأحمر: محول +
الأصفر: محول -
الأزرق والأسود: مستشعر درجة الحرارة +
تطبيق مقياس مستوى الطين بالموجات فوق الصوتية
