Billige Piezoelektriske Ringe Piezoelektriske Transducere Pzt Keramisk Sensor til NDT

Piezoelektriske ringe Piezoelektriske transducere Pzt Keramisk sensor til ikke-destruktiv test

1.Produktbeskrivelse:

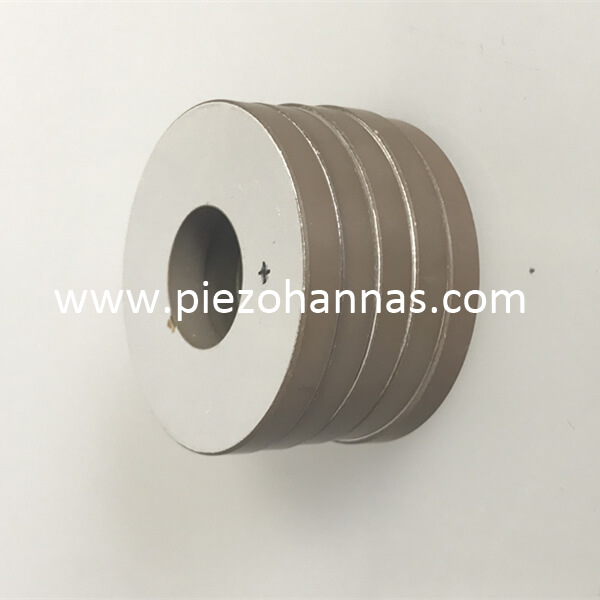

Dimension: OD20mm xID15mm x Thi4mm
Materiale:PZT-41
Anvendelse: Ikke-destruktiv testning

Ikke-destruktiv testapplikation:

Ikke-destruktiv testning (NDT) dækker en bred gruppe af teknikker, der bruges til at evaluere egenskaberne af et materiale, en del, et produkt, en svejsning eller et system uden væsentligt at påvirke integriteten af ​​den enhed, der inspiceres eller undersøges under testproceduren.

Piezoelektriske keramiske materialer er den aktive komponent i ikke-destruktive testtransducere. Materialet drives med et vekselstrømssignal for at generere en ultralydslydbølge, der kobles ind i et objekt. Ultralydsbølgen reflekteres tilbage til transduceren, når den støder på en ændring i densitet i materialet forårsaget af en revne, porøsitet eller et andet objekt med en anden tæthed.

Piezoelektrisk ikke-destruktiv testning bruges i vid udstrækning til at kontrollere kvaliteten af ​​svejsninger og til at overvåge træthed i svejsninger og strukturelle komponenter såsom flyvinger og trykbeholdere. Transducere kan produceres i en lang række frekvenser for at opnå forskellige dybder af penetration og opløsning.

2. Nogle standardstørrelser på piezoringen

Udvendig diameter: 5,0 - 100 mm
Indvendig diameter: (2,0 - 35 mm)
Tykkelse: (0,2 - 15 mm)



Dimension (mm)	Kapacitet C(pF)	Svag  feltdissipatio n Tgδ(12v)	Stærk Fied Dissipation Tgδ(400v)		Radial frekvens  Fr(KHz)	Resonansimpedans Zm(Ω)	Tyk  frekvens  Ft(KHz)	Kobling  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10 %	≤ 0,5 %	≤ 1,0 %	153± 5 %		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10 %	≤ 0,5 %	≤ 1,0 %	95.8± 5 %		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10 %	≤ 0,5 %	≤ 1,0 %	65.5± 5 %		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10 %	≤ 0,5 %	≤ 1,0 %	58.4± 5 %		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10 %	≤ 0,5 %	≤ 1,0 %	49.2± 5 %		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10 %	≤ 0,5 %	≤ 1,0 %	45.5± 5 %		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10 %	≤ 0,5 %	≤ 1,0 %	43.4± 5 %		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5 %	≤0. 5%	≤ 1,0 %	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10 %	≤ 0,5 %	≤ 1,0 %	42.8± 5 %		≤15	410	≥45
Φ40×Φ20×5	1700±12,5 %	≤0,3	≤ 1,0 %	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5 %	≤0,3	≤ 1,0 %	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10 %	≤ 0,5 %	≤ 1,0 %	40± 5 %		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10 %	≤ 0,5 %	≤ 1,0 %	38.8± 5 %		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10 %	≤ 0,5 %	≤ 1,0 %	38.1± 5 %		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	315	≥45
Φ50×Φ20×6	2490±12,5 %	≤0,3	≤ 1,0 %	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5 %	≤0,3	≤ 1,0 %	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5 %	≤0,3	≤ 1,0 %	25.3		≤15		≥45

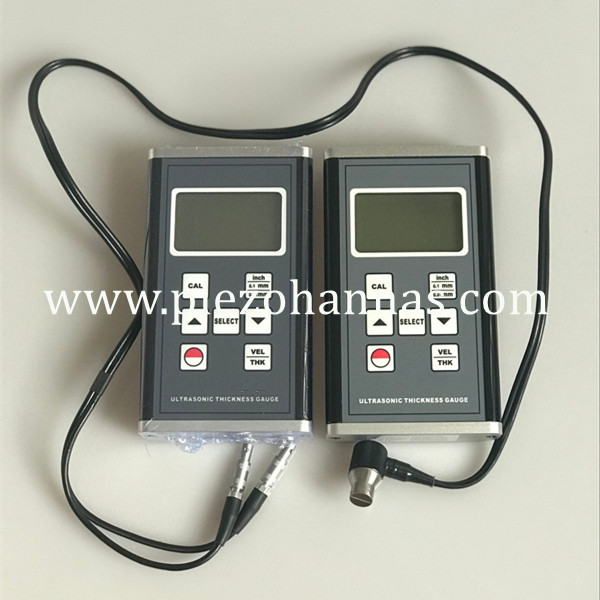

3. Applikationsbillede:
