Танныя п'езаэлектрычныя кольцы П'езаэлектрычныя пераўтваральнікі Pzt Керамічны датчык для НК

П'езаэлектрычныя кольцы П'езаэлектрычныя пераўтваральнікі Pzt Керамічны датчык для неразбуральнага кантролю

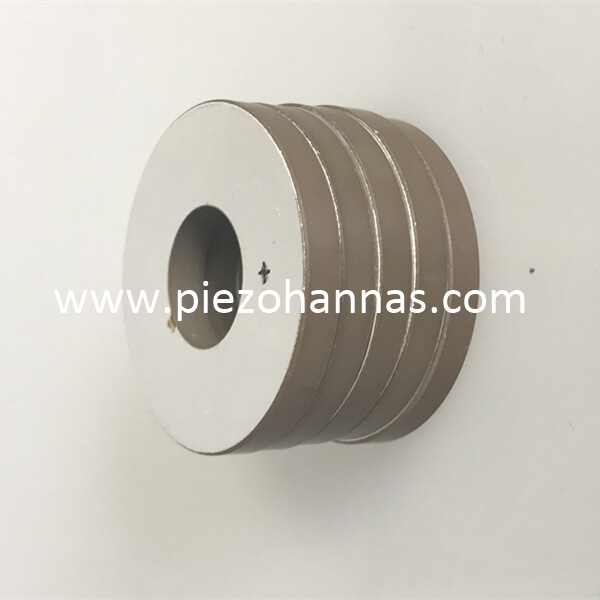

1.Апісанне прадукту:

Памеры: OD20mm xID15mm x Thi4mm
Матэрыял: PZT-41
Ужыванне: неразбуральны кантроль

Ужыванне неразбуральнага кантролю:

Неразбуральны кантроль (NDT) ахоплівае шырокую групу метадаў, якія выкарыстоўваюцца для ацэнкі ўласцівасцей матэрыялу, дэталі, прадукту, зварнога шва або сістэмы без істотнага ўплыву на цэласнасць прылады, якое правяраецца або даследуецца ў рамках працэдуры выпрабаванняў.

П'езаэлектрычныя керамічныя матэрыялы з'яўляюцца актыўным кампанентам у пераўтваральніках неразбуральнага кантролю. Матэрыял кіруецца сігналам пераменнага току для стварэння ультрагукавой гукавой хвалі, якая спалучаецца з аб'ектам. Ультрагукавая хваля адлюстроўваецца назад да пераўтваральніка, калі сутыкаецца са зменай шчыльнасці матэрыялу, выкліканай расколінай, сітаватасцю або іншым аб'ектам з іншай шчыльнасцю.

П'езаэлектрычны неразбуральны кантроль шырока выкарыстоўваецца для праверкі якасці зварных швоў і кантролю стомленасці зварных швоў і структурных кампанентаў, такіх як крылы самалётаў і сасуды пад ціскам. Датчыкі могуць быць выраблены ў шырокім дыяпазоне частот для дасягнення розных глыбінь пранікнення і дазволу.

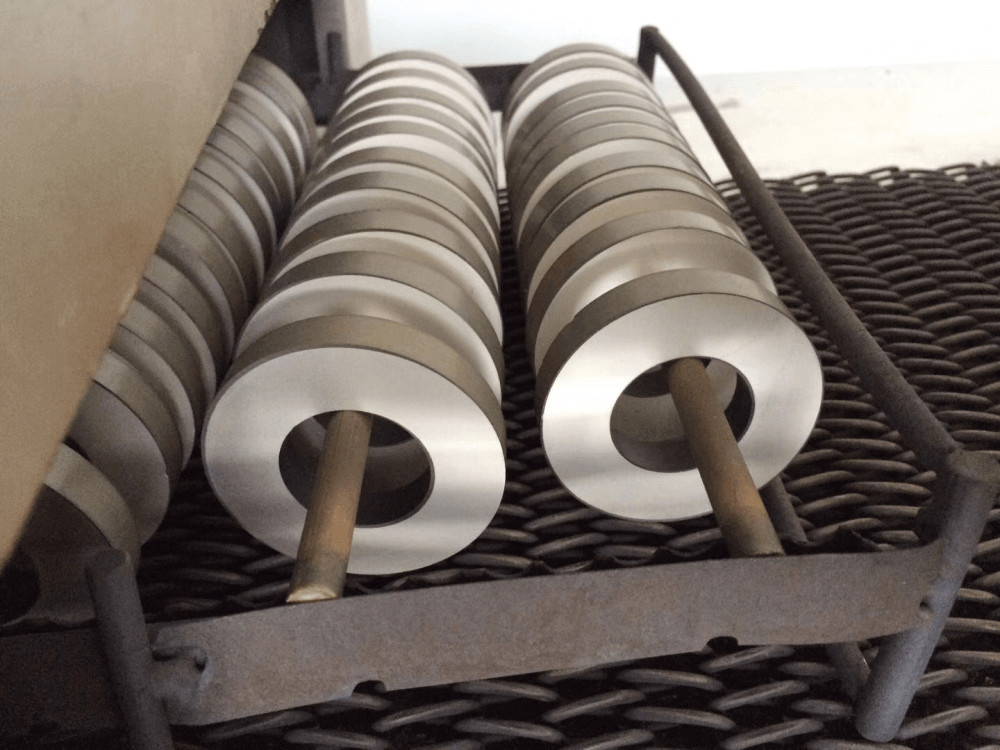

2. Некаторыя стандартныя памеры п'езакальца

Знешні дыяметр: 5,0 - 100 мм
Унутраны дыяметр: (2,0 - 35 мм)
Таўшчыня: (0,2 - 15 мм)



Памер (мм)	Ёмістасць C(pF)	поля рассейванне Слабае Tgδ (12 В)	Моцнае рассейванне Fied Tgδ (400 В)		Радыяльная частата  Fr (кГц)	Рэзанансны імпеданс Zm (Ω)	Тоўстая  частата  Ft (кГц)	Счапленне  Модуль  Kr (%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

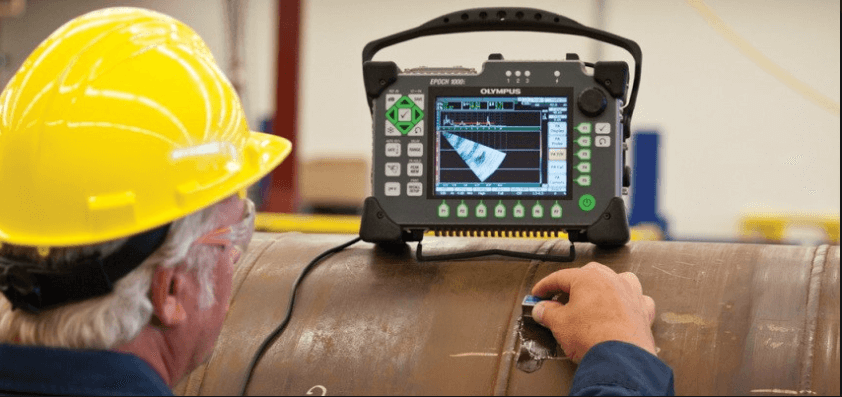

3. Выява прыкладання:
