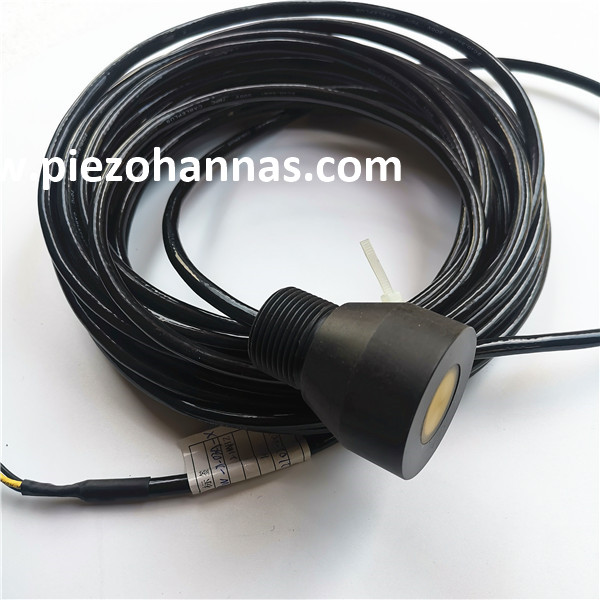

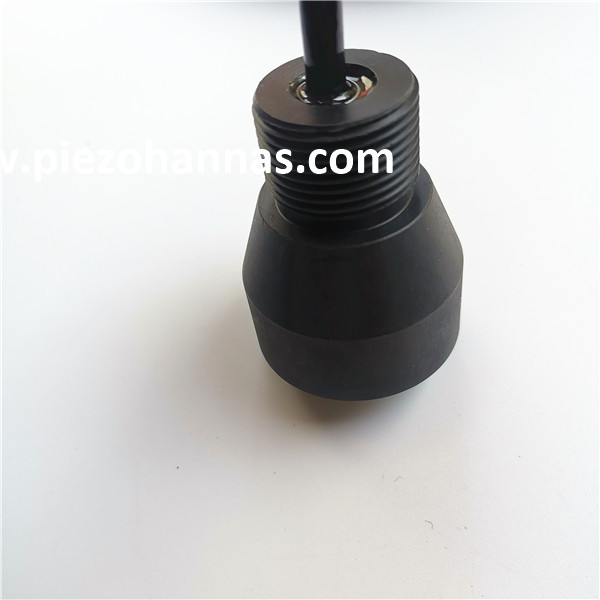

2MHz undervands ultralydsflowmålertransducer til flowmåling

2MHz undervands ultralydsflowmålertransducer til flowmåling

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	2MHz undervands ultralydstransducer
Model	PH W- 2M-03A
Frekvens	2MHz± 5 %
Detektionsafstand	0.05 ～ 3m
Minimum parallel lmpedans	12Ω±20 ％
Kapacitans	3800pF±20 ％ @1KHz
Følsomhed	kørespænding ​ V Afstand : 24 、00 : 0.3m 、Ekkoamplitude : 5mV
Drift Spænding	Spids Spænding ＜ 150Vpp
Drift Temperatur	-40～ +80℃
Tryk	≤10 kilo eller  1MPa
Vinkel	(Strålebredde ) Halv effekt strålebredde @-3dB: 2.2°± 10 %， Skarp vinkel: 5.1°± 10 %
Materiale til hus	POM
brug	ultralyds flowmåler
Installation Dimension	Se produktstrukturtegning for detaljer
Beskyttelsesniveau	IP68
Vægt	540g±5 ％（ ledningslængde ： 10m ）
Ledningsinstruktioner	Rød (eller blå): transducer +, sort: transducer -, gul: afskærmningstråd; (temperaturføler er valgfri )
Admissionskurve		Produktstrukturdiagram

Blokdiagram af ultralydstransducer:

Skematisk diagram af temperatursensor  (model: MF58_502F3470) :


Integreret type Kabelinstruktion:

1. Ledningsinstruktion for transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning


2. Kabelinstruktion af temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Split type: standard 10m kabel, med hver yderligere 50m kabel, er signaldæmpningen 6dB

Tre-leder ledningsinstruktioner:

    Rød: Transducer +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-leder ledningsinstruktioner:

Rød: Transducer +
Gul: Transducer-
Blå, sort: temperatursensor

Anvendelse af ultralydsflowmåler:

Måleren beregner den volumetriske strømningshastighed i røret ved hjælp af denne væskehastighed. Derudover kan måling udledes af den volumetriske flowhastighed og temperaturforskellen mellem de varme og kolde ben. Clamp-on ultralydsmålere kan måle vand fra ydersiden af ​​røret ved at skyde lydimpulser gennem rørvæggene, hvilket har anvendelsesfleksibilitet og gør dem velegnede til vandflowmålinger i store rør.U ltrasoniske vandflowmålere måler hastigheden af ​​væske, der passerer gennem røret, ved hjælp af ultralyd til at måle volumetrisk flow. I en ultrasonisk væskeflowmåler med transittid transmitteres et ultralydssignal i retning af den strømmende væske nedstrøms, og derefter sendes et andet signal mod den strømmende væske opstrøms. I sin mest basale form sammenlignes tiden for den soniske puls at bevæge sig nedstrøms med tiden for pulsen at bevæge sig opstrøms. Ved hjælp af denne differentialtid beregnes hastigheden af ​​den følgende væske.
