Nedestruktivní zkoušení konstrukcí ultrazvukovou metodou

Zobrazení: 11 Autor: Editor webu Čas publikování: 23. 10. 2019 Původ: místo

Zeptejte se

Při šíření ultrazvukového chvění prostředím je jeho podstatou mechanické chvění se šířící v elastickém prostředí ve formě vlny, obecně se má za to, že její frekvence by měla být nad 20 kHz. Ultrazvukové nedestruktivní testování běžně používané při 0 4 až 5 MHz. Ultrazvuk se používá k detekci poškození:

1 Když se ultrazvuková vlna šíří v médiu, rozhraní se obrátí.
2 Směrovost ultrazvuku je dobrá, čím vyšší frekvence, tím lepší směrovost;
3 Energie šíření ultrazvuku je velká a penetrační síla různých materiálů je lepší a silnější. Následující text představuje především ultrazvukové nedestruktivní testování odrazem pulsů.

1 Je generován ultrazvukový signál (velmi úzký jednopulzní signál). Rozhraní GPIB a kabel slouží k uložení editačního jednopulsního signálu v počítači do generátoru signálu AFG320. The piezo diskový snímač je obecně detekován velmi úzkým jediným pulzem. Úprava požadovaného pulzního signálu na počítači pomocí patentovaného softwaru pro úpravu signálu US Tektronix. Jeho frekvence odpovídá časové šířce jednoho pulzu, který patří do rozsahu ultrazvukového signálu, a časová šířka tohoto jednotlivého pulzu je 0 625 . Lze jej také použít v panelu generátoru signálu AFG320 od SONY: přímo ovládat a upravovat některé signály, tvar vlny a frekvence signálu jsou omezeny a jednotlivé pulzní signály lze generovat pouze do 100 kHz. Pomocí vlastního generátoru libovolného funkčního signálu nelze posunout tak, aby vytvořil dostatečně úzký jednopulsní signál potřebný pro test, k vyřešení tohoto problému velmi úzký jednopulzní signál a poté uložit tento velmi úzký mincový pulzní signál nj počítačový přenosový měřič do paměti vytahovače signálu AFG320 přes GPIB kabel a GPIB rozhraní na PCI slotu počítače. Signál AFG320 má čtyři nezávislé paměti signálu. Upravený signál lze uložit do paměti. Test lze použít k oddělení čtyř signálů podle potřeby. pro strukturu je použit hlavní jednopulzní signál větší než 1 MHz.

Výběr typu jednopulzních signálů

Pulzní signál má odlišný účinek vlny proti vstřikování trhlin v hliníkové desce a šíření. Po několika experimentech bylo zjištěno, že rampový impuls je lepší volbou.

2 pomocí převodníku pro nedestruktivní testování

Detekce trhlin A-scan a určení šířky trhlin fixuje dva piezoelektrické kotoučové
měniče vysílané a přijímané deseti písmeny na stejné přímce J tak, že tvoří sadu měničových zařízení pro vysílání a příjem. Pomocí metody skenování se skupina vysílacích a přijímacích zařízení přesune zleva na zkušební jezdecký člen. Analýzou shromážděných testovacích dat lze jasně detekovat trhlinu existující na testovaném kusu a určit šířku trhliny. Hodnota trhliny posune zařízení na zkušebním kusu zleva doprava. Když je zařízení posunuto do levé polohy, lze přijímat pouze jeden odraz od horní hrany. Získaný signál pokračuje v pohybu soupravy doprava, když se pohybuje doleva poblíž bodu 2 (levý vrchol trhliny). Shromážděný signál. Má zakřivenou odraženou vlnu, první odražená vlna je vlna odražená trhlinou a odražená vlna horního okraje zkušebního kusu vlny j-paprsku se odráží. Doba odrazu vlny odražené trhlinou je kratší než doba odrazu vlny odražené od okraje. Když se zařízení nadále pohybuje do oblasti 3, může být zachycen signál a skenování pokračuje a elektrická energie najde pravý vrchol trhliny. Když se narazí na konec trhliny, je okamžitě k dispozici v piezoelektrickém dílu. Označte koncovou polohu trhliny a určete šířku trhliny podle konce trhliny označeného vlevo. Testování softwaru pro sběr dat a analýzu přes GP. IB rozhraní, data shromážděná počítačem mohou být uložena v souboru EXCEL a dalších multi-datových formách, což je velmi výhodné pro analýzu a použití. Použité rozhraní GP-IB je rozhraní GP-IB pro slot PCI na jednom konci počítače. Samotný digitální osciloskop TDS3034B má modul rozhraní GP-IB. Testovací systém může využívat i pomalé sériové rozhraní RS-232.

Ultrazvuková vlna, která je vysílána a přijímána, je převáděna vlnovým režimem a příčná vlna (také nazývaná střižná vlna) je přenášena v hliníkové desce. Nedestruktivní testování, které může příčná vlna provádět pouze níže, je nedestruktivní testování metody detekce vad příčných vln. Metoda detekce vad smykové vlny spočívá v tom, že zvuková vlna dopadá na obrobek pod určitým úhlem, aby se vytvořila konverze vzoru vlny, a příčná vlna se šíří ve struktuře. Metoda detekce strukturních vad pomocí příčných vln. Po dopadu příčné vlny na L-kus se zvuková vlna odrazí, když je defekt kolmý na zvukový paprsek nebo je úhel velký. Na displeji se objeví vlna defektu. Zkouška Krystaly piezo disků byly použity převážně z hliníkové desky. Rychlost šíření příčné vlny v hliníkové desce hliníku je 3100 m/s. Polohu trhliny lze vypočítat a určit na základě doby přenosu vlny získané GPIB připojeným k počítači.

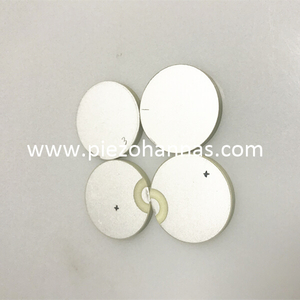

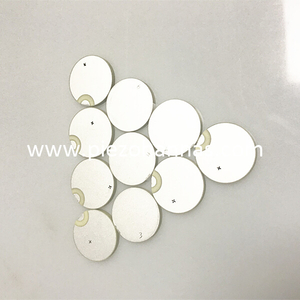

Detekce trhlin pomocí piezoelektrických keramických krystalových materiálů

Nedestruktivní testování s použitím piezoelektrických keramických krystalových materiálů k výrobě PZT (olovnatý zirkonát fitanafe oxid. Tloušťka 0,191 mm: kapacita 430 nF; zkušební list z vodivé pryskyřice (vodivý epoxv) a piezoelektrický krystal, zkušební list z piezokeramiky. Vzdálenost od trhliny, která se má střílet, je různá.
