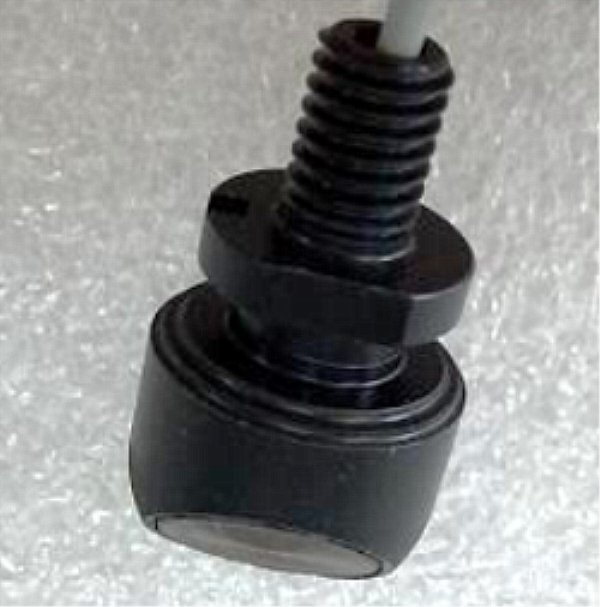

Ultrazvukový převodník 200 kHz pro ultrazvukové meteorologické stanice

Ultrazvukový převodník 200 kHz pro ultrazvukové meteorologické stanice

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	200KHz  ultrazvukový měnič
Model	PH A-200-01K H
Frekvence	200 kHz ± 5 %
Detekční vzdálenost	0.10～ 1,5 m
Minimální Paralelní impedance	600Ω±20 ％
Kapacita	800pF ± 20 kHz x 1
Citlivost	Hnací napětí :800Vpp ，Vzdálenost : 0,3m， Amplituda ozvěny : 25mV
Provozní Napětí	Vrchol Napětí ＜ 1000 Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 3 kg nebo  0,3 MPa
Úhel	(Šířka paprsku ) Šířka paprsku polovičního výkonu @-3dB: 8.4°± 10 %， Ostrý úhel: 20°± 10 %
bydlení Materiál	POM
Používání	Anemorumbometr  , průtokoměr plynu
Instalace Dimenze	závit : M 8*1
Úroveň ochrany	IP68
Hmotnost	10g±5 ％ délka （ ： 25cm ）
Pokyny pro zapojení	integrovaný typ ： konektor ： červená+ ，bílá- ，černá: stíněný vodič； ( teplotní senzor  je volitelný)
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového snímače vzdálenosti:

Schematické schéma teplotního čidla  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor

Obrázek aplikace:
