Розныя памеры п'езаэлектрычнай керамікі, якая выкарыстоўваецца для ультрагукавых рухавікоў (二)

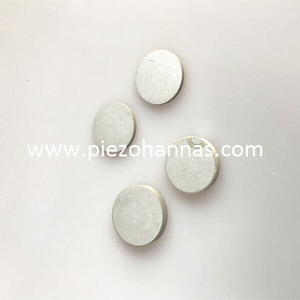

п'езаэлектрычны дыскавы элемент

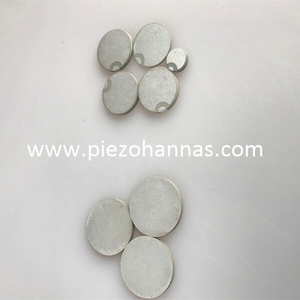

датчык вібрацыі пьезодиска

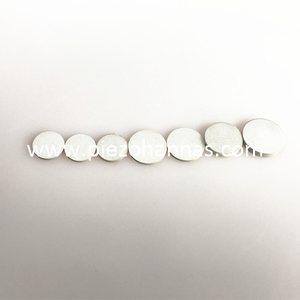

датчык п'езаэлектрычнага элемента

Прымяненне п'езаэлектрычнай керамікі рознай формы ўключае TRUM-45II, TRUM. П'езаэлектрычны дыск TRUM-45 II мае вонкавы дыяметр 45 мм і ўнутраны дыяметр 30 мм, пры выкарыстанні п'езаэлектрычнай керамікі PZT дзве фазы A, B маюць 7 абласцей; TRUM 80 I мае дыяметр 80 мм і дыяметр 79 мм, выкарыстоўваючы п'езаэлектрычную кераміку P-41, яе A, B дзве фазы кожнай вобласці. Двухфазная характарыстыка электрапрывада рухавіка вымяраецца аналізатарам імпедансу. Характарыстычная крывая двухфазнай праводнасці п'езадыскавага датчыка вібрацыі рухавіка ва ўмовах халастога ходу, малой папярэдняй нагрузкі і вялікай папярэдняй нагрузкі паказана на малюнках 4.8, 4-9, а параметры непасрэднага вымярэння - у табліцах 3.4, 4.5 і 4.7, з якіх адпаведна можна атрымаць параметры эквівалентнай схемы статара.

Па меры павелічэння папярэдняга ціску круг пропуску Датчык п'езаэлектрычнага элемента паступова памяншаецца, значэнні G і B памяншаюцца, а рэзанансная частата і антырэзанансная частата паступова павялічваюцца. З вынікаў выпрабаванняў параметраў відаць, што энтальпія паступова памяншаецца, што адпавядае паступоваму памяншэнню дыяметра акружнасці адмітанса; свабодная ёмістасць у асноўным не змяняецца, што з'яўляецца ўнутраным матэрыялам. Адлюстраванне прадукцыйнасці не змяняецца пры змене знешніх умоў; значэнне рэзананснай частаты і антырэзананснай частаты паступова павялічваецца і адпавядае дыяграмам допуску.

З вынікаў ідэнтыфікацыі параметраў відаць, што ўнутранае супраціўленне п'езакерамічнага цыліндру становіцца вялікім, статычная ёмістасць Cd у асноўным застаецца нязменнай, механічны каэфіцыент якасці становіцца меншым, а энтальпія бесперапынна расце. У асноўным гэта звязана з тым, што змяненне папярэдняга ціску павялічыць мяжу кантакту паміж статарам і ротарам і павялічыць выкарыстанне энергіі. Калі PZT матэрыял пьезокерамических кольцаў павялічваецца да пэўнай ступені, кантактны інтэрфейс будзе блакаваць плошчу ротара і павялічыць трэнне паверхні статара.

Частка энергіі рассейваецца, так што допуск становіцца меншым, а ўнутранае супраціўленне становіцца большым, так што тэмпература паверхні рухавіка павышаецца. Калі П'езакерамічныя кольцы 22 кГц занадта вялікія, частата вібрацыі стане высокай, а працяглая праца адначасова прывядзе да зносу фрыкцыйнага матэрыялу, п'езаэлектрычная кераміка будзе лёгка трэскацца, і прадукцыйнасць рухавіка будзе зніжана. Важна дадаткова растлумачыць выбар падыходнага папярэдняга напружання. У той жа час можна знайсці максімальную праводнасць GR фаз A і B. Гэта насып з рэзананснай частатой, паралельны рэзанансны завод і палова магутнасці, пяць, Q не мае вялікай розніцы для двух высокай сіметрыі.
