Verskillende groottes piëzo-elektriese keramiek wat vir ultrasoniese motors gebruik word (二)

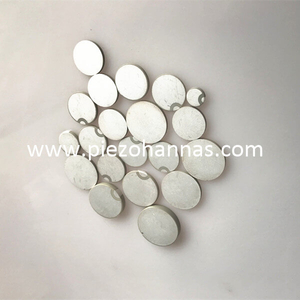

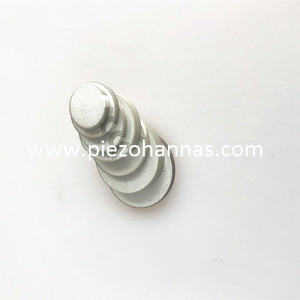

piëzo-elektriese skyf element

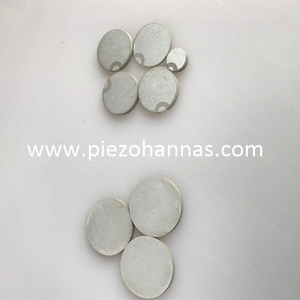

piëzo skyf vibrasie sensor

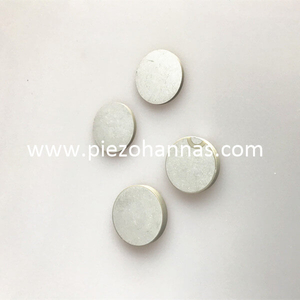

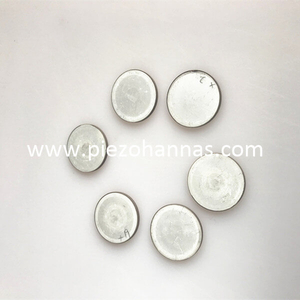

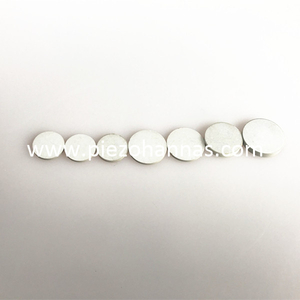

piëzo-elektriese element sensor

Die toepassing van piëzo-elektriese keramiek van verskillende vorms sluit TRUM-45II, TRUM in. Die TRUM-45 II piëzo-elektriese skyfelement het 'n buitenste deursnee van 45 mm en 'n binnedeursnee van 30 mm, wanneer PZT piëzo-elektriese keramiek gebruik word, het sy A, B twee fases 7 areas; TRUM 80 I is 80 mm deursnee deursnee 79 mm, met behulp van P-41 piëzo-elektriese keramiek, sy A, B twee fases van elke area. Die twee-fase admittansie kenmerk van die motor word gemeet deur 'n impedansie analiseerder. Die twee-fase admittansie karakteristieke kurwe van die piëzo skyf vibrasie sensor van die motor onder geen las toestande, klein voorlading en groot voorlading word in Figuur 4.8, 4-9 getoon en direkte meting parameters is tabelle 3.4, 4.5 en 4.7, waaruit die stator ekwivalent kring parameters onderskeidelik verkry kan word.

Soos die voordruk toeneem, word die toelatingsirkel van piëso-elektriese elementsensor neem geleidelik af, die G- en B-waardes neem af, en die resonansiefrekwensie en anti-resonansiefrekwensie neem geleidelik toe. Uit die toetsresultate van die parameters kan gesien word dat die entalpie geleidelik afneem, wat ooreenstem met die geleidelike afname in die deursnee van die toelatingsirkel; die vrye kapasitansie is basies onveranderd, wat die intrinsieke materiaal is. Die weerspieëling van prestasie verander nie met veranderinge in eksterne toestande nie; die waarde van resonansiefrekwensie en anti-resonansiefrekwensie neem geleidelik toe, en stem ooreen met admittansiediagramme.

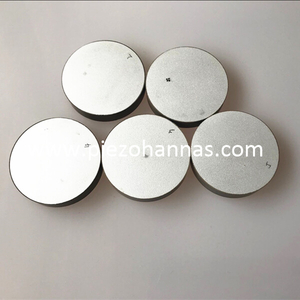

Uit die resultate van parameter-identifikasie kan gesien word dat die interne weerstand van die piëzo-keramieksilinder groot word, die statiese kapasitansie Cd bly basies onveranderd, die meganiese kwaliteitsfaktor word kleiner en die entalpie neem voortdurend toe. Dit is hoofsaaklik te wyte aan die feit dat die voordrukverandering die kontakvlak tussen die stator en die rotor sal verhoog, en die gebruik van energie sal verhoog. Wanneer die PZT materiaal piëzokeramiese ringe verhoog tot 'n sekere mate, die kontakkoppelvlak sal die area van die rotor blokkeer en die wrywing van die statoroppervlak verhoog.

'n Deel van die energie word verdryf, sodat die admittansie kleiner word en die interne weerstand groter word, sodat die oppervlaktemperatuur van die motor styg. As die 22khz piëzokeramiekringe is te groot, die frekwensie van die vibrasie sal hoog word, en langtermynwerk sal veroorsaak dat die wrywingsmateriaal terselfdertyd slyt, die piëzo-elektriese keramiek sal maklik gekraak word en die uitsetprestasie van die motor sal verminder word. Dit is belangrik om die keuse van geskikte voorspanning verder te verduidelik. Terselfdertyd kan die maksimum geleiding GR van A- en B-fases gevind word. Dit is resonansie frekwensie heuwel, parallelle resonansie plant en half krag punt vyf, Q is nie veel verskil vir twee hoë simmetrie.
