PH50F0621
П'езаханнас
PH50F0621
Ультрагукавы пераўтваральнік дыяпазону 50 кГц для вымярэння адлегласці
Тэхнічныя параметры:
мадэль |
PH 50F0621 |
Цэнтральная рэзанансная частата (кГц) |
50 кГц ± 4% |
частот Паласа |
4кГц |
Дыстанцыя выяўлення |
0,3 ~ 8м |
Сляпыя плямы |
<0,3 м |
Вугал прамяня запуску (- 3дБ поўны вугал) |
12±2° |
Інтэграваная адчувальнасць ( 0 дБ = 200 Vp-p ；перыяд : 50；адлегласць : 40c м ) |
-60 дБ мін |
Электрастатычная ёмістасць |
1600PF±20% |
Мінімальны паралельны імпеданс |
300Ω±30% |
Максімальнае працоўнае напружанне (імпульс - 2% працоўны цыкл) |
＜ 800В |
Працоўная тэмпература |
-20 ~70℃ |
Тэмпература захоўвання |
-40 ~85 ℃ |
Ступень абароны |
IP65 |
Ўстаноўка |
Фіксуецца шрубай |
Матэрыял корпуса |
АБС |

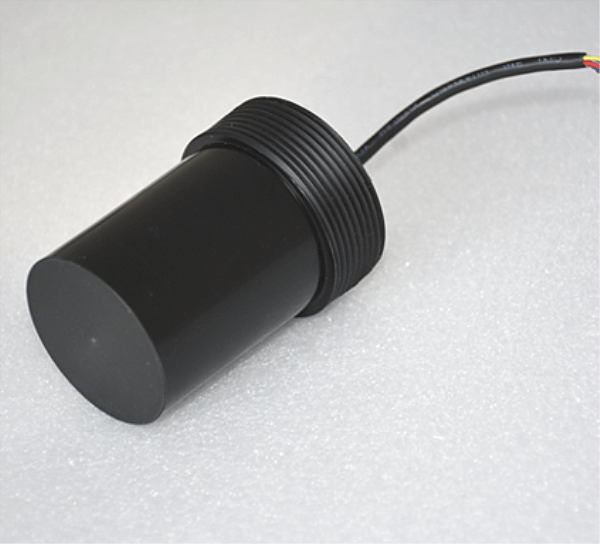

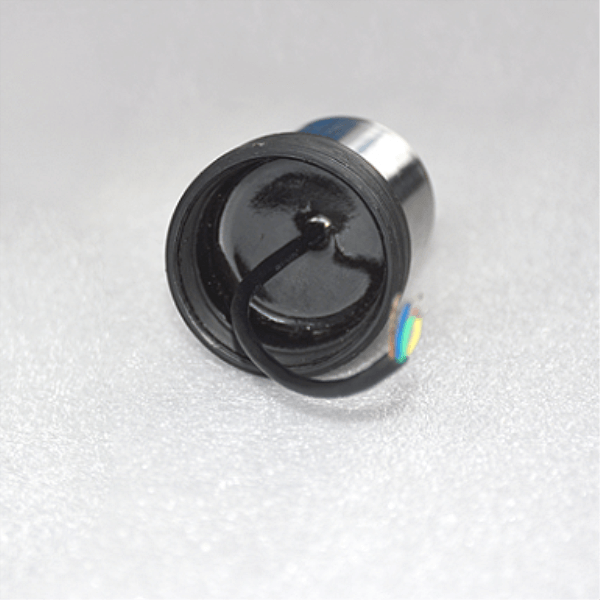

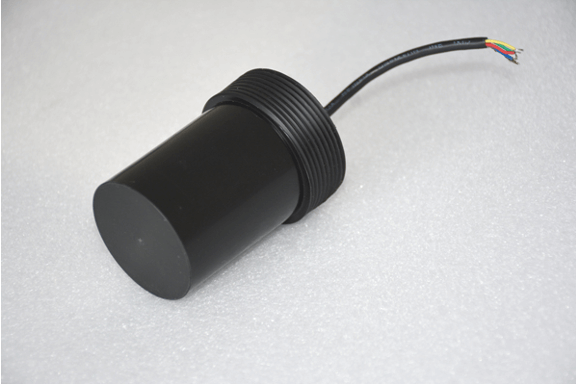

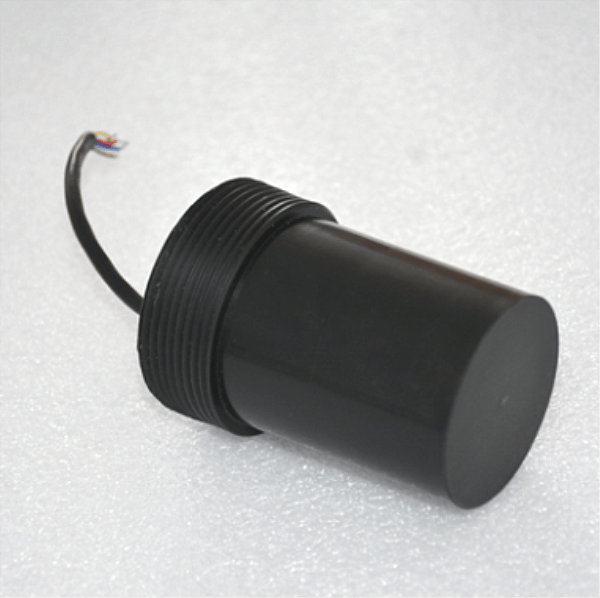

фота:

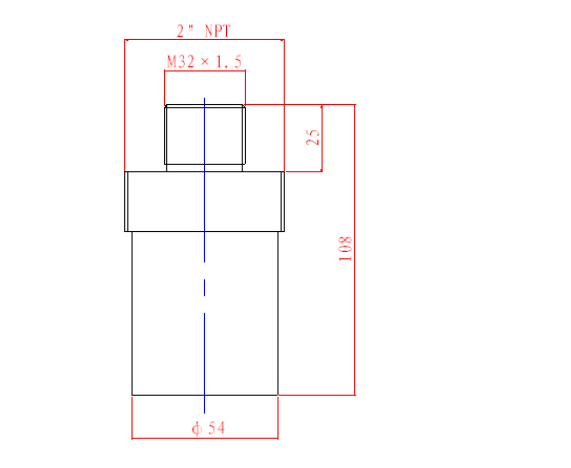

Памер контуру:
![I$OMVVC1VM$8G}2C]I`T0TJ](http://5krorwxhlkpmrik.leadongcdn.com/cloud/lrBqnKjlRioSilprilio/I-OMVVC1VMGC-I-T0TJ.png)

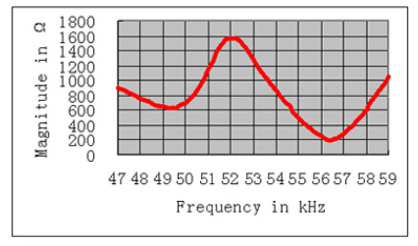

Крывая частата-супраціў :

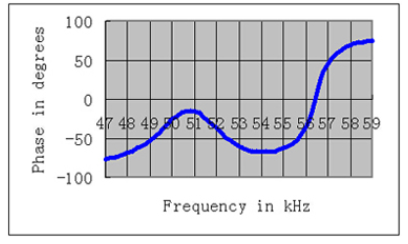

частоты і фазавага вугла Крывая :
![1KEVR3KM3LLYB1QOI2F7S]2](http://5krorwxhlkpmrik.leadongcdn.com/cloud/lrBqnKjlRioSilprrnio/1KEVR3KM3LLYB1QOI2F7S.png)

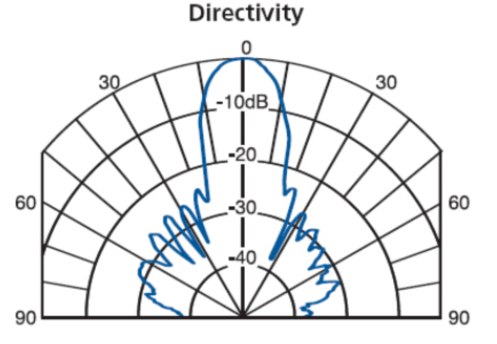

Крывая накіраванасці :
Убудаваны тэрмістар: MF58-10K-5%-3435
Электраправодка: чатырохжыльны экранаваны провад , белага колеру - жылы;
Сіні - провад зазямлення, ,жоўты - тэрмістар; экранаваны провад
Ужыванне:
1.Пазіцыя Размяшчэнне
2.Падыход да вымярэння
3. Вымярэнне дарожнага руху
4.Ухіленне ад перашкод
