Nie-vernietigende toetstegnologie en die toepassing daarvan (2)

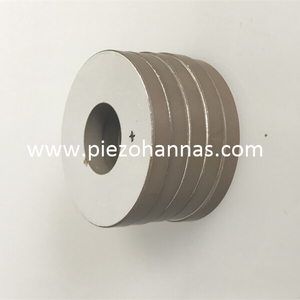

Die sensorstaaf dien as 'n meganiese resonator en word in die terugvoerkring van die opwekkingsversterker geplaas. Onder die werking van die opwekkingsspoel genereer die sensorstaaf longitudinale ultrasoniese vibrasie. Die sein word deur die piëso-elektriese wafer opgespoor en word positief teruggevoer na die insetkant van die opwekkingsversterker. Dit vorm 'n selfopgewekte ossillator waarvan die ossillasiefrekwensie die resonante frekwensie van die sensorstaaf is, wat die hardheid van die toetsstuk weerspieël. 'n Sein word vanaf die drywerversterker uitgevoer en in die pulskring gevoer om 'n herhalingsfrekwensie te vorm, wat 'n vierkantgolfpuls van 1/2 van die bogenoemde ossillasiefrekwensie is, wat deur 'n pulskragversterker versterk word om die diskriminator te aktiveer. In die diskriminator, die frekwensie verandering weerspieël die verskillende hardheid word omgeskakel in 'n verandering in die gelykstroom, en dan aangedui deur 'n gelykstroom mikro-ampère meter direk afgeskaal deur die hardheid eenheid. Nadat die hardheidskaal voorheen met die standaardtoetsblok gekalibreer is, is die hardheidwaarde van die piëzo-elektriese ringe piëzo-elektriese omskakelaars kan direk vanaf die aanwyser gelees word.

As die ultrasoniese hardheidtoetser word die laaitoestel ook gebruik om die batterypak direk met 220V-wisselstroom te laai, en die spanningsreguleerder word gebruik om die invloed van die spanningsval van die batterypak op die stabiliteit van die aanduiding tydens die werkproses uit te skakel. Volgens die huidige ontwikkeling van elektroniese tegnologie moet die ultrasoniese hardheidtoetser digitaal wees, en sodoende die akkuraatheid, stabiliteit en betroubaarheid van die meting verder verbeter. Ultrasoniese toetstegnologie word op 'n verskeidenheid maniere toegepas, en ondersoek en ontwikkel voortdurend nuwe toepassingsmetodes en ondersoek nuwe toepassingsareas, soos die nou ontwikkelde ultrasoniese spektrumanalise-metode, wat gebaseer is op die spektrale kenmerke van ultrasoniese gereflekteerde eggo's. om die mikrostruktuur van die evaluasiemateriaal te ondersoek, om die vorm, tipe en aard van die defek te assesseer, asook om die kwaliteit van die gelymlas te assesseer. Daarbenewens is daar ultrasoniese tomografie skandering tegnologie, in die besonder, moet daarop gewys word dat met die vinnige ontwikkeling van rekenaartegnologie, die digitale verwerking, analise en vertoon van ultrasoniese opsporing seine bied meer ruimte vir die toepassing en uitbreiding van ultrasoniese opsporing tegnologie, en het 'n groot potensiaal vir ontwikkeling.

(3) Oppervlakgolf - Oppervlakgolwe wat in industriële ultrasoniese toetsing toegepas word, verwys hoofsaaklik na rayleigh-golwe (Straalgolwe), wat langs die oppervlak van die medium oorgedra word, terwyl die deeltjies van die klankoordragmedium langs 'n elliptiese pad vibreer. Soos links getoon, is die effektiewe penetrasiediepte van die rayleigh-golf op die medium slegs een golflengtereeks. Daarom kan dit slegs gebruik word om die defekte op die oppervlak van die medium na te gaan. Dit kan nie soos die longitudinale golf en die transversale golf die binnekant van die medium binnedring nie, sodat dit geïnspekteer kan word. Defekte binne die media. Daarbenewens is die horisontaal gepolariseerde transversale golf (SH-golf, ook bekend as Love Wave) ook 'n oppervlakgolf wat langs die oppervlaklaag voortplant, wat eintlik die vibrasiemodus van die seismiese golf is, maar dit is nog nie prakties toegepas in industriële ultrasoniese toetsing nie.

(4) Lamgolf - Dit is 'n geleide golf wat gegenereer word deur superposisie van longitudinale en transversale golwe en is ingesluit in 'n spesifieke eindige ruimte teen 'n spesifieke frekwensie. In industriële ultrasoniese toetsing word die Lam-golf hoofsaaklik gebruik om 'n dun metaalplaat met 'n dikte gelykstaande aan dié van 'n golflengte op te spoor, en word dus ook 'n plaatgolf (P-golf) genoem. Wanneer die Lam-golf in die dun plaat oorgedra word, vibreer die onderste oppervlaklaag van die dun plaat langs die elliptiese pad, en die deeltjie in die middelste laag van die dun plaat sal vibreer in die vorm van 'n longitudinale golfkomponent of 'n transversale golfkomponent, en daardeur 'n volplaatvibrasie vorm, wat 'n prominente kenmerk van die Lamgolfopsporing is. Volgens die vibrasie van die middelste laag van die dun plaat is dit 'n longitudinale golfkomponent of 'n transversale golfkomponent, en kan in twee modusse verdeel word: S-modus (simmetriese tipe) en A-modus (asimmetriese tipe). Lamgolwe kan ook in dun stawe en dunwandige buise opgewek word, wat gedraaide golwe, uitgebreide golwe en dies meer genoem word.

Benewens die vier hooftoepassingsgolfvorms wat hierbo beskryf is, is Kopgolf en longitudinale golf (ook bekend as kruipende longitudinale golwe) ontwikkel, veral in laasgenoemde. Ondergrondse oordrag, geskik vir die opsporing van naby-oppervlak defekte in die geval van die opsporing van besonder growwe oppervlaktes of vlekvrye staal oppervlaklae op die oppervlak. Die voortplantingsnelheid van piëzo-elektriese keramiekring in die medium (verwant aan die medium, golftipe, ens.), die vibrasiefrekwensie f (die aantal volledige vibrasies per tydseenheid, een Hertz-Hz per sekonde) en die golflengte λ van die ultrasoniese golwe (ultrasoniese voltooiing) .Die afstand wat deur een verskillende volle vibrasie oorgedra word, het die volgende verwantskap · C f moet aandag gee aan propag en spoed: verskillende ultrasoniese modusse. Ultrasoniese golwe het kort golflengtes, beweeg langs 'n reguit lyn (in baie gevalle kan geometriese en akoestiese verhoudings vir ontleding toegepas word), goeie rigting, wat in vaste stowwe kan voortplant en golfgetransformeer kan word. Hul voortplantingseienskappe sluit in refleksie en breking, diffraksie. Met 'n verskeidenheid veranderinge soos verstrooiing, verswakking, resonansie, klanksnelheid, ens., word dit wyd gebruik, insluitend metaal, nie-metaal, smeewerk, gietstukke, gelaste dele, profiele, gebonde strukture en samestellings, hegstukke en so meer. Die voordele van ultrasoniese toetsing is sterk deurdringende krag, ligte toerusting, lae opsporingskoste, hoë opsporingsdoeltreffendheid, onmiddellike opsporing van toetsresultate (intydse opsporing), outomatiese opsporing en permanente opname, en groter gevaar in defekopsporing. Die kraakagtige defekte is besonder sensitief ensovoorts. Die nadeel van ultrasoniese toetsing is dat die koppelingsmedium gewoonlik benodig word om klankenergie in die voorwerp te laat binnedring wat geïnspekteer moet word, en 'n verwysing-evalueringstandaard word vereis, veral die vertoon van opsporingsresultaat is nie intuïtief nie, en dus moet die tegniese vlak van die operateur hoog wees, dit is klein, dun of komplekse vorms, sowel as werkstuk-inspeksie, ens. Die toepassing van die ultrasoniese voortplantingskenmerke as 'n leidraad word hieronder beskryf.
