PHA-25-20D
Piezohans
PHA-25-20D

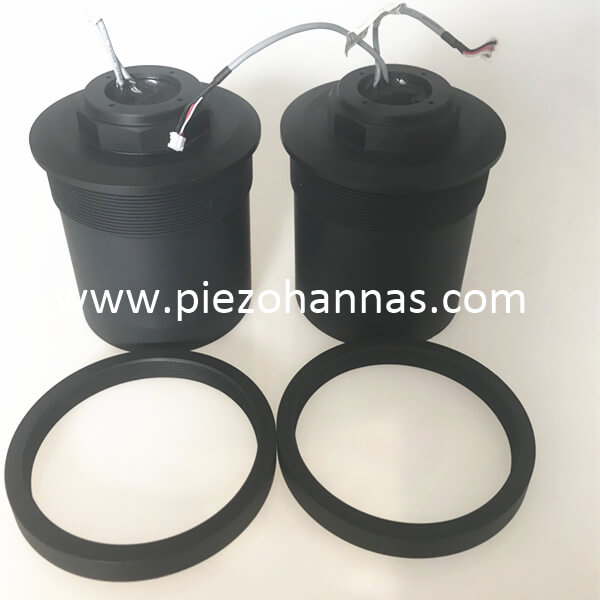

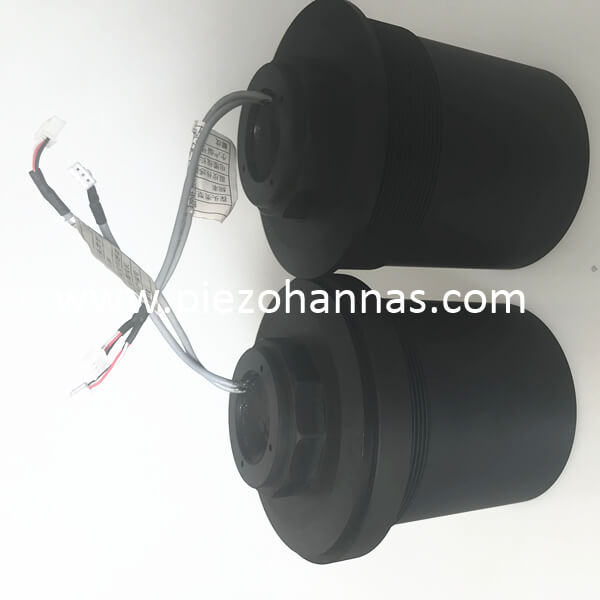

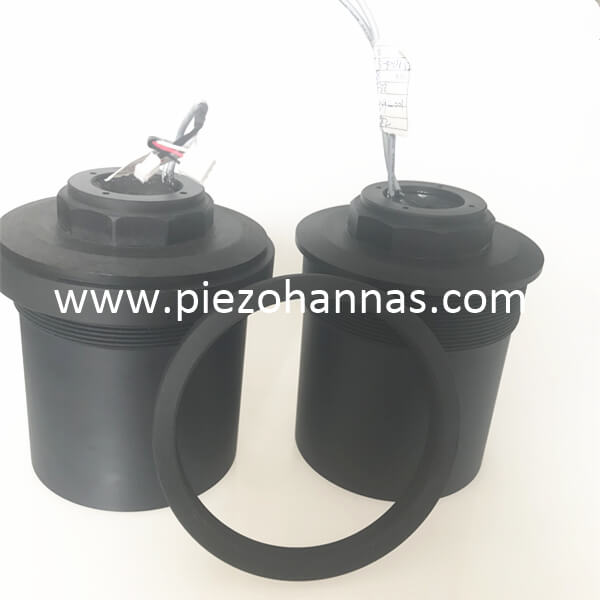

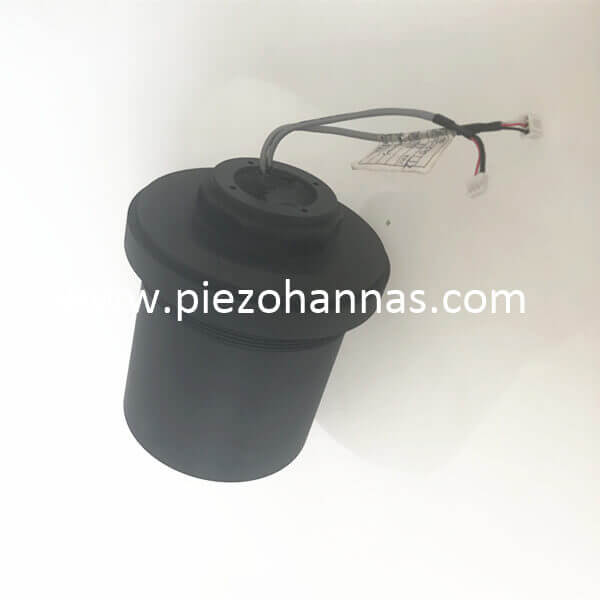

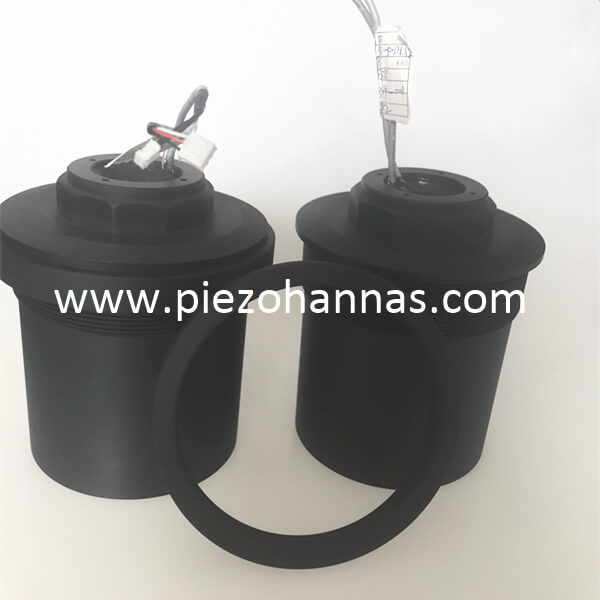

25KHz pasgemaakte ultrasoniese transducer vir ultrasoniese afstandmeters
Spesifikasie:
Items |
Tegniese parameters |
Beeld |
|
Naam |
25KHz ultrasoniese transducer |
|
|
Model |
PH A-25-20D |
||
Frekwensie |
25KHz± 5% |
||
Opsporingsafstand |
0.8～ 20m |
||
Minimum parallelle lmpedansie |
Ω±20 ％ |
||
pF±20 ％ @1KHz |
|||
Sensitiwiteit |
|||
-40～ +80℃ |
|||
≤3 Kilo of 0.3MPa |
|||
(Straalwydte ) Halfkragstraalwydte @-3dB:10°± 10%， Skerp hoek: 22°± 10% |
|||
Behuisingsmateriaal |
POM |
||
gebruik |
Ultrasoniese vlakmeter, monitering, anti-botsing, sekuriteit |
||
Beskermingsvlak |
IP68 |
||
Bedradingsinstruksies |
Geïntegreerde koppelvlak (3PIN, 2,54 mm terminaal): rooi positief, wit negatief, swart skilddraad; Interface (3PIN,2.0mm terminaal): wit en swart vir temperatuursensordraad (MF58); |
||

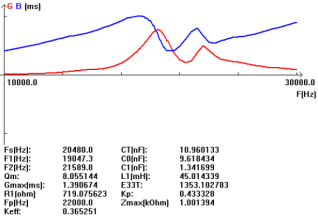

Toelatingskurwe |
Produkstruktuurdiagram |
||
|
|
||
Ultrasoniese afstandmeters Toepassing:
Ultrasoniese afstandmeters meet afstand deur 'n puls van ultrasoniese klank uit te stuur wat deur die lug beweeg totdat dit 'n voorwerp tref. Wanneer daardie pols van klank 'n voorwerp tref, word dit van die voorwerp af weerkaats en beweeg terug na die ultrasoniese afstandmeter. Die ultrasoniese afstandmeter meet hoe lank dit die klankpuls neem om in sy heen-en-weer-reis vanaf die sensor en terug te beweeg. Dit stuur dan 'n sein na die Arduino met inligting oor hoe lank dit geneem het vir die soniese pols om te beweeg.
Ultrasoniese afstandmeters is prettige klein sensors wat afstand kan meet. Jy kan hulle gebruik om die afstand na 'n voorwerp te vind, of om op te spoor wanneer iets naby die sensor is, soos 'n bewegingsdetektor. Hulle is ideaal vir projekte wat navigasie, voorwerpvermyding en tuissekuriteit behels. Omdat hulle klank gebruik om afstand te meet, werk hulle net so goed in die donker as in die lig. wat afstande van 2 cm tot 400 cm met 'n akkuraatheid van ±3 mm kan meet.
