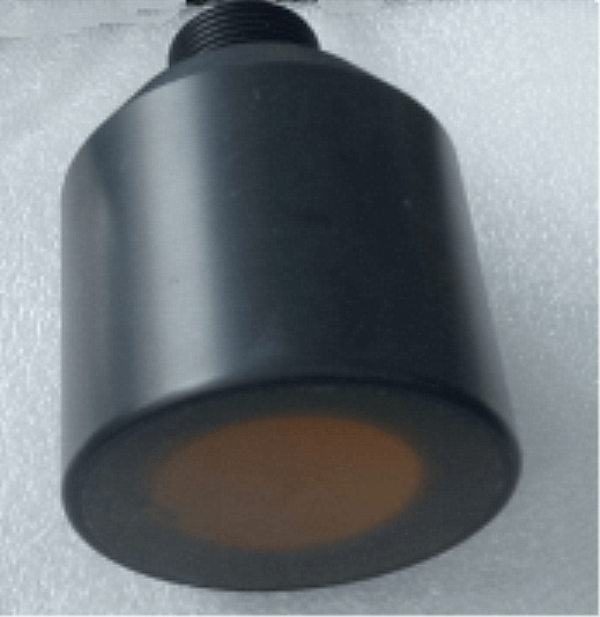

200KHz piëso-elektriese ultrasoniese transducer vir dieptemeting

150KHz Onderwater Ultrasoniese Transducer 200M Dieptemeting

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	200KHz ultrasoniese transducer
Model	PHW-200-20B
Frekwensie	200KHz± 5%
Minimum parallelle lmpedansie	180Ω±20 ％
Kapasitansie	4000pF±20 ％ @1KHz
Sensitiwiteit	d riving v oltage : 200Vpp ，Afstand : 0.7m， Amplitude : 2.0V
Bedryf Spanning	Piek Spanning ＜ 1500Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤10 Kilo of  1MPa
Hoek	(Straalwydte ) Halfkragstraalwydte @-3dB ： 6.9°± 10%； Skerp hoek  : 16.2°± 10%；
Behuisingsmateriaal	ABS
gebruik	Rangskikking, posisionering
Installasie Dimensie	Sien produkstruktuurtekening vir besonderhede
Beskermingsvlak	IP68
Gewig	900g±5 ％（ draadlengte ： 10m ）
Bedradingsinstruksies	(derde reël): rooi: transducer +, blou: temperatuursensor +, swart: publiek -;
Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor
