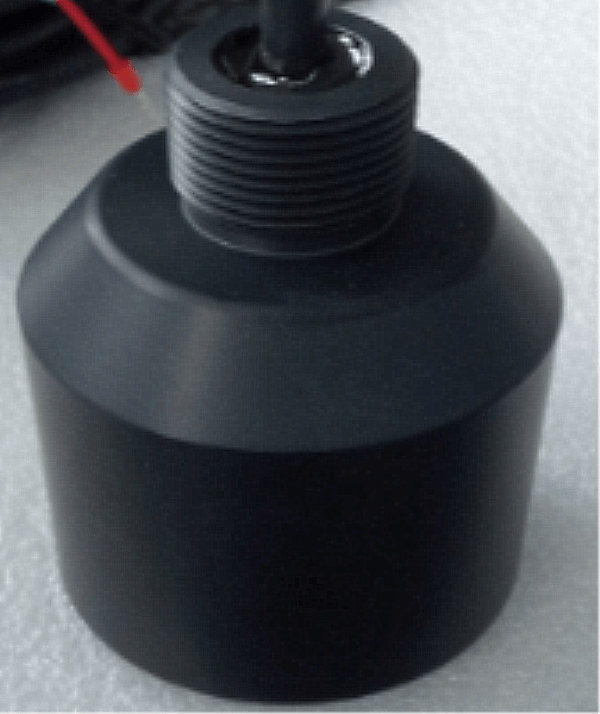

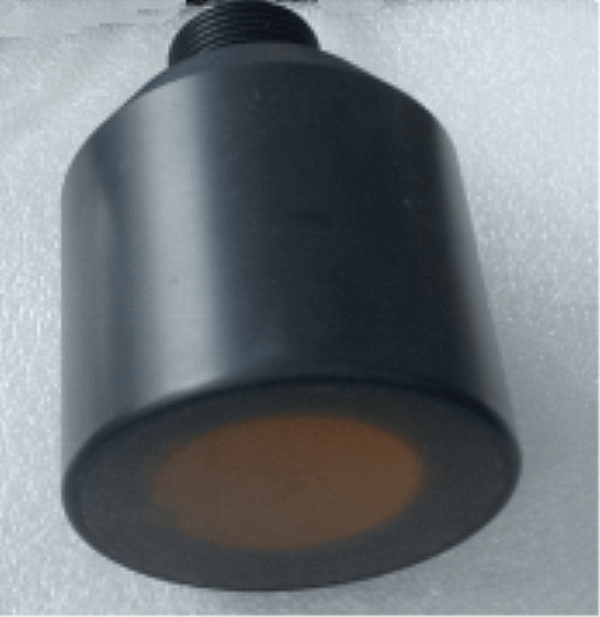

200KHz piezoelektrisk ultraljudsgivare för djupmätning

150KHz undervattens ultraljudsgivare 200M djupmätning

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	200KHz ultraljudsgivare
Modell	PHW-200-20B
Frekvens	200KHz± 5 %
Minsta parallellimpedans	180Ω±20 ％
Kapacitans	4000pF±20 ％ @1KHz
Känslighet	drivspänning ​ ​Avstånd 200Vpp ，: m0.7: ， Amplitud : 2.0V
Drift Spänning	Topp Spänning ＜ 1500Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤10 kilo eller  1MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd @-3dB ： 6.9°± 10 %； Skarp vinkel  ： 16.2°± 10 %；
Material för hölje	ABS
användande	Rangering, positionering
Installation Dimensionera	Se produktstrukturritning för detaljer
Skyddsnivå	IP68
Vikt	900g±5 ％（ trådlängd ： 10m ）
Kabelinstruktioner	(tredje raden): röd: givare +, blå: temperatursensor +, svart: offentlig -;

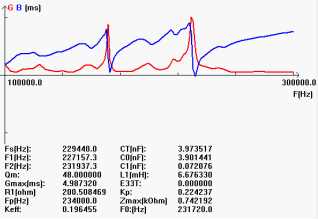

Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare
