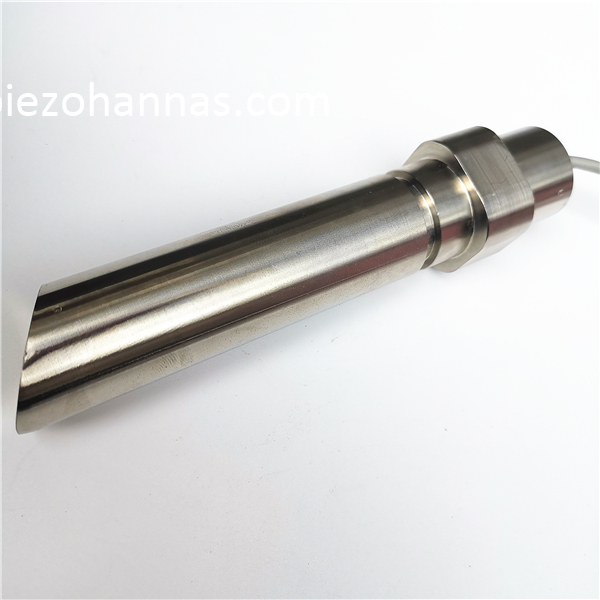

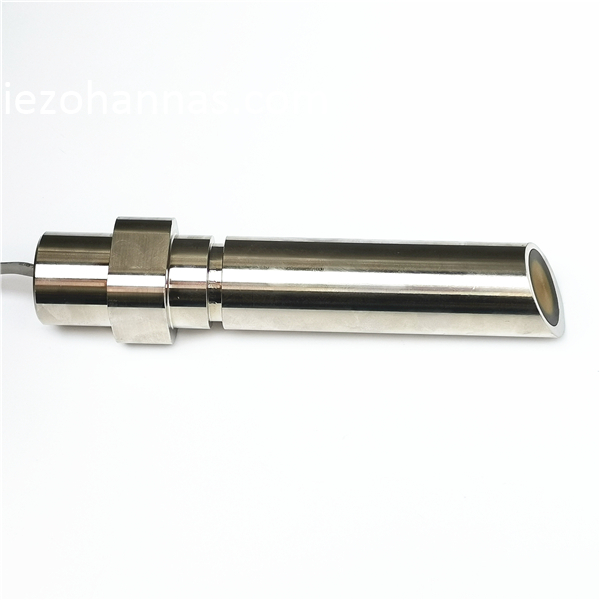

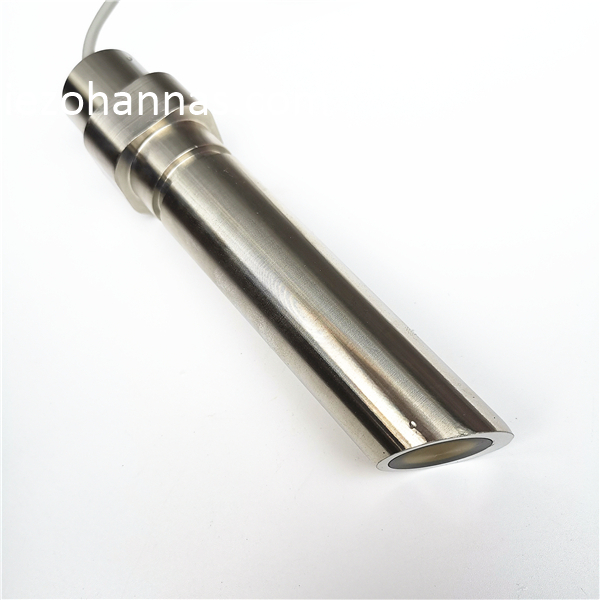

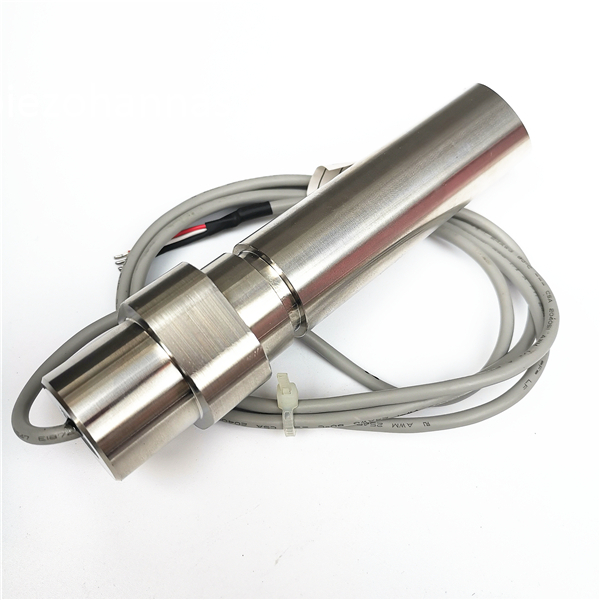

1MHz vlekvrye staal onderwater ultrasoniese transducer vir ultrasoniese vloeimeter

1MHz onderwater vlekvrye staal ultrasoniese transducer vir ultrasoniese vloeimeter

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	1MHz onderwater ultrasoniese transducer
Model	PH W-1M- A
Frekwensie	1MHz± 5%
Opsporing Afstand	0.05 ～ 3m
Minimum parallelle lmpedansie	40Ω±20 ％
Kapasitansie	1750pF±20 ％ @1KHz
Sensitiwiteit	dryfspanning Afstand mV: ： 24 V 、: m 0.3Echo 、Amplitude 5 00
Bedryf Spanning	Piek Spanning ＜ 300Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤10 Kilo of  1MPa
Hoek	(Straalwydte ) Halfkrag Straalwydte h @-3dB: 3.5°± 10%， Skerp hoek: 8.2°± 10%
Behuisingsmateriaal	316L
gebruik
Installasie Dimensie	Sien produkstruktuurtekening vir besonderhede
Beskermingsvlak	IP68
Gewig	460g±5 ％（ draadlengte ： 1m ）
Bedradingsinstruksies	Rooi+ ，Wit- ，Swart: afgeskermde draad； （ temperatuursensor is opsioneel ）
Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

Ultrasoniese vloeimeter toepassing:

Ultrasoniese watervloeimeters meet die spoed van vloeistof wat deur die pyp gaan deur ultraklank te gebruik om die volumetriese vloei te meet. In 'n transito-tyd ultrasoniese vloeistofvloeimeter word 'n ultrasoniese sein in die rigting van die vloeiende vloeistof stroomaf oorgedra, en dan word 'n ander sein teen die vloeiende vloeistof stroomop oorgedra. In sy mees basiese vorm word die tyd vir die soniese puls om stroomaf te beweeg vergelyk met die tyd vir die puls om stroomop te beweeg. Deur hierdie differensiële tyd te gebruik, word die snelheid van die volgende vloeistof bereken. Dan bereken die meter die volumetriese vloeitempo in die pyp deur hierdie vloeistofsnelheid te gebruik. Daarbenewens kan BTU-energiemeting afgelei word van die volumetriese vloeitempo en die temperatuurverskil tussen die warm en koue bene. Opklem-ultrasoniese meters kan water van buite die pyp meet deur klankpulse deur die pypwande te skiet, wat dus toepassingsbuigsaamheid het en dit geskik maak vir watervloeimetings in groot pype.
