Вплив п'єзоелектричної фази на густину п'єзоелектричних композитів 1 - 3 типу

Оскільки його щільність заг П’єзоелектричний матеріал П’єзоелектрична кераміка часто набагато вища, ніж у неп’єзоелектричної фази (зазвичай полімеру) щільність матеріалу, тому, коли об’ємна частка п’єзоелектричної фази збільшується, щільність композиту прагне до об’ємної частки п’єзоелектричної фази.

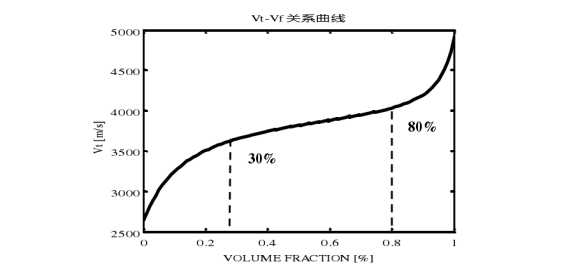

Швидкість звуку композиційного матеріалу l-3 зростає зі збільшенням об'ємної частки Pzt диск п'єзокераміка . Однак, коли об'ємна частка мала (менше 30%), тенденція до зростання поступово зменшується; коли об'ємна частка п'єзоелектричної фази перевищує 80%, тенденція до зростання поступово зростає. Коли об’ємна частка п’єзоелектричної фази змінюється від 30% до 80%, швидкість звуку композитного матеріалу зростає лінійно. Це пов'язано з необхідністю подолання великого масового навантаження при збільшенні об'ємної частки. Швидкість звуку теж тільки починає збільшуватися, але завдяки дії полімеру вона нарешті починає знижуватися. Потім він знову почав збільшуватися.

Акустичний імпеданс є добутком швидкості звуку на щільність вартість п'єзоелектричних матеріалів . Можна побачити, що коли об’ємна частка п’єзоелектричної фази менше 80%, акустичний імпеданс, який в основному підтримує хорошу лінійну тенденцію; коли об'ємна частка п'єзоелектричної фази більша. Тенденція до зростання акустичного опору на 80% стає більшою.

Ефект перетину п'єзоелектричної фази - співвідношення сторін композиту.

Загалом, для п’єзоелектричного композиту типу l-3 з того самого полімеру, що й функціональний матеріал. Матеріал PzT має однакову об’ємну частку, незалежно від того, як стовпці розташовані в полімері, відносна діелектрична проникність П'єзоелектричний кварцовий перетворювач є відносно постійним. Однак дослідження показали, що коли поперечний переріз п'єзоелектричної фази, коли воно квадратне, його гідростатичний тиск постійний. значення чутливості гідростатичного тиску в основному разом із п'єзоелектричною фазою. Співвідношення сторін секції зменшується та збільшується, і коли співвідношення сторін перевищує певне значення. Тенденція почала стабілізуватися. Тому, як правило, потрібно, щоб поперечний переріз п’єзоелектричного композиту типу l-3 мав співвідношення сторін, тобто поперечний переріз був квадратним.

Вплив співвідношення ширини до товщини

Медичні ультразвукові перетворювачі, як правило, використовують режим вібрації розтягування товщини п’єзоелектричних матеріалів, як правило, це п’єзоелектрична фаза. Невелика колонка має квадратний поперечний переріз. З точки зору структури, у режимі вібрації в напрямку товщини, щоб максимально придушити. Інші режими вібрації (такі як радіальний режим вібрації високого порядку) заважають режиму вібрації по товщині та гарантуються. Певна спрямованість його співвідношення ширини до товщини повинна бути меншою п'єзоелектричний датчик акустичних датчиків.

Приготування п'єзоелектричних композитів 1-3 типу

Загалом існує два методи приготування п’єзоелектричного композитного матеріалу 1 типу, це метод перфузії вирівнювання та метод наповнення різанням. Процес методу перфузії полягає в розрізанні п’єзоелектричного керамічного матеріалу, п’єзоелектрична кераміка має відповідний розмір. п'єзоелектричний керамічний шматок розташований на фіксованому кронштейні, а фіксований кронштейн поміщається в пластиковий барабан. Заповнення композиту під вакуумом застигає при високій або низькій температурі, відрізаючи надлишок полімеру та шліфуючи до потрібної товщини за допомогою електродів, які можна поляризувати.
