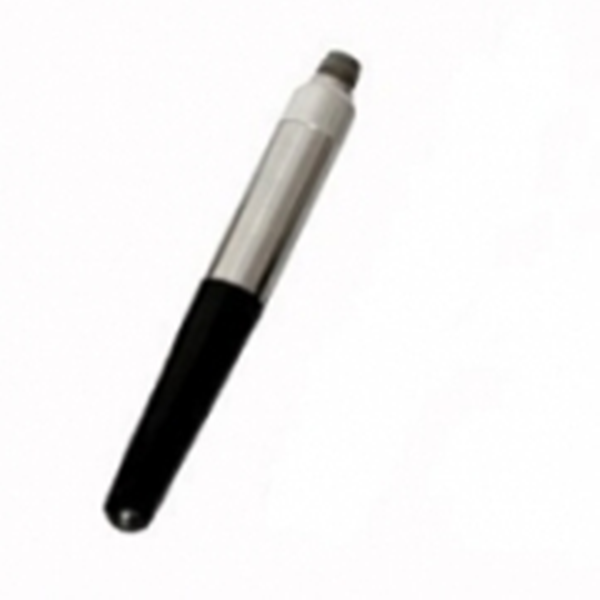

Циліндричний гідрофон Custom Transducer

             Циліндричний гідрофон Custom Transducer

1. Стандартний гідрофон HSRHS-10 має такі характеристики:



1. Хороша спрямованість. Гідрофон не має горизонтальної спрямованості, а також не має спрямованості в межах 240° від вертикальної площини.

2. Діапазон частот дуже широкий, і його можна використовувати для вимірювання високих частот понад 200 кГц.

3. Низька чутливість, підходить для вимірювання звукового поля високої інтенсивності.



2. Основні технічні показники стандартного гідрофону HSRHS-10:



Діапазон робочих частот: 1 кГц ~ 200 кГц

Лінійний діапазон частот: 1 кГц ~ 100 кГц

Чутливість прийому низьких частот: -210 дБ

Горизонтальна спрямованість: ±2 дБ (200 кГц)

Вертикальна спрямованість: ±2,5 дБ (200 кГц, діапазон 240°)

Максимальна робоча глибина: 300 метрів



3. Діаграма спрямованості типової частоти

200 кГц Горизонтальна спрямованість



 200 кГц Вертикальна спрямованість







4. Крива чутливості напруги вільного поля холостого ходу



5. зовнішні розміри та визначення жили дроту на кінці кабелю

Визначення жилового дроту на кінці кабелю: червоний дріт-сигнал +; чорний дріт-сигнал -; екранований провід-провід заземлення; стандартна довжина кабелю 15 метрів

6. Застереження щодо використання та зберігання:



1. П’єзоелектричний елемент стандартного гідрофону є крихким предметом, поводьтеся з ним обережно під час транспортування та використання, а також звертайте увагу на захист;

2. Стандартний гідрофон слід зберігати в провітрюваному, сухому та прохолодному місці, щоб уникнути старіння гуми;
