1. HSRHS-10-vakiohydrofonilla on seuraavat ominaisuudet:



1. Hyvä suuntaus. Hydrofonilla ei ole suuntaamista vaakasuoraan eikä suuntaavuutta 240°:n sisällä pystytasosta.

2. Taajuusalue on erittäin laaja, ja sitä voidaan käyttää korkean taajuuden mittaamiseen yli 200 kHz.

3. Matala herkkyys, sopii korkean intensiteetin äänikentän mittaukseen.



2. HSRHS-10-standardin hydrofonin tärkeimmät tekniset indikaattorit:



Toimintataajuusalue: 1kHz～200kHz

Lineaarinen taajuusalue: 1kHz～100kHz

Matalataajuinen vastaanottoherkkyys: -210dB

Vaakasuuntaisuus: ±2dB (200kHz)

Pystysuuntaisuus: ±2,5 dB (200 kHz, 240° alue)

Suurin työsyvyys: 300 metriä

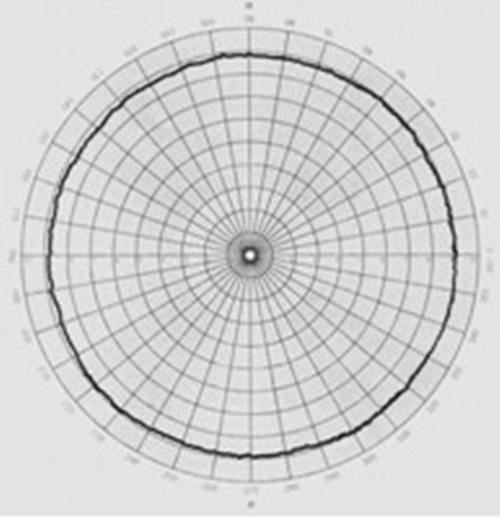

3. Tyypillisen taajuuden suuntakaavio

200kHz  vaakasuuntaisuus



 200kHz  pystysuuntaisuus

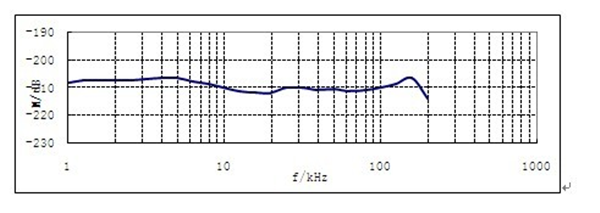

4. Vapaan kentän avoimen piirin jännitteen herkkyyskäyrä

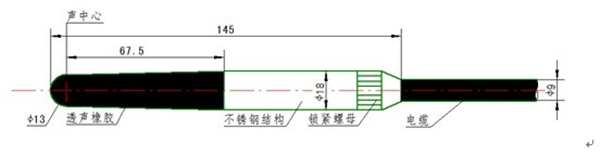

5. ulkomitat ja ydinjohtimen määritelmä kaapelin päässä

Ydinjohtimen määritelmä kaapelin päässä: punainen johdin-signaali +; musta lanka-signaali -; suojattu lanka-maajohto; kaapelin vakiopituus on 15 metriä

6. Käyttöä ja varastointia koskevat varotoimet:



1. Vakiohydrofonin pietsosähköinen elementti on herkkä esine, käsittele sitä varovasti kuljetuksen ja käytön aikana ja kiinnitä huomiota suojaukseen;

2. Tavallinen hydrofoni tulee säilyttää tuuletetussa, kuivassa ja viileässä paikassa kumin vanhenemisen välttämiseksi;
