Lager 36*20*5 mm piezoelektrisk plattgivare för NDT-applikation

Dela till:

Lager 36205 mm piezoelektrisk plattgivare för NDT-applikation

Tillgänglighet:

Kvantitet:



Fråga Lägg i varukorgen

Modell:
PZ1000K00
Stämpla:
Piezohannas
Koda:
PZ1000K00

Produktbeskrivning

Lager 36*20*5 mm piezoelektrisk plattgivare för NDT-applikation

WuHan Piezohannas Tech.Co., Ltd är en tillverkare av piezoelektrisk keramik, ultraljudsgivare med stark teknikkraft. Med ett kvalitetsledningssystem och en forsknings- och utvecklingssektor används våra produkter i stor utsträckning i de flesta applikationer.

Storlek:

Resonansfrekvens: 72KHZ ±5%KHZ

Resonansimpedans: 200ohm

Statisk kapacitans: 2300±20%PF

Piezoelektrisk konstant: 450 C/N

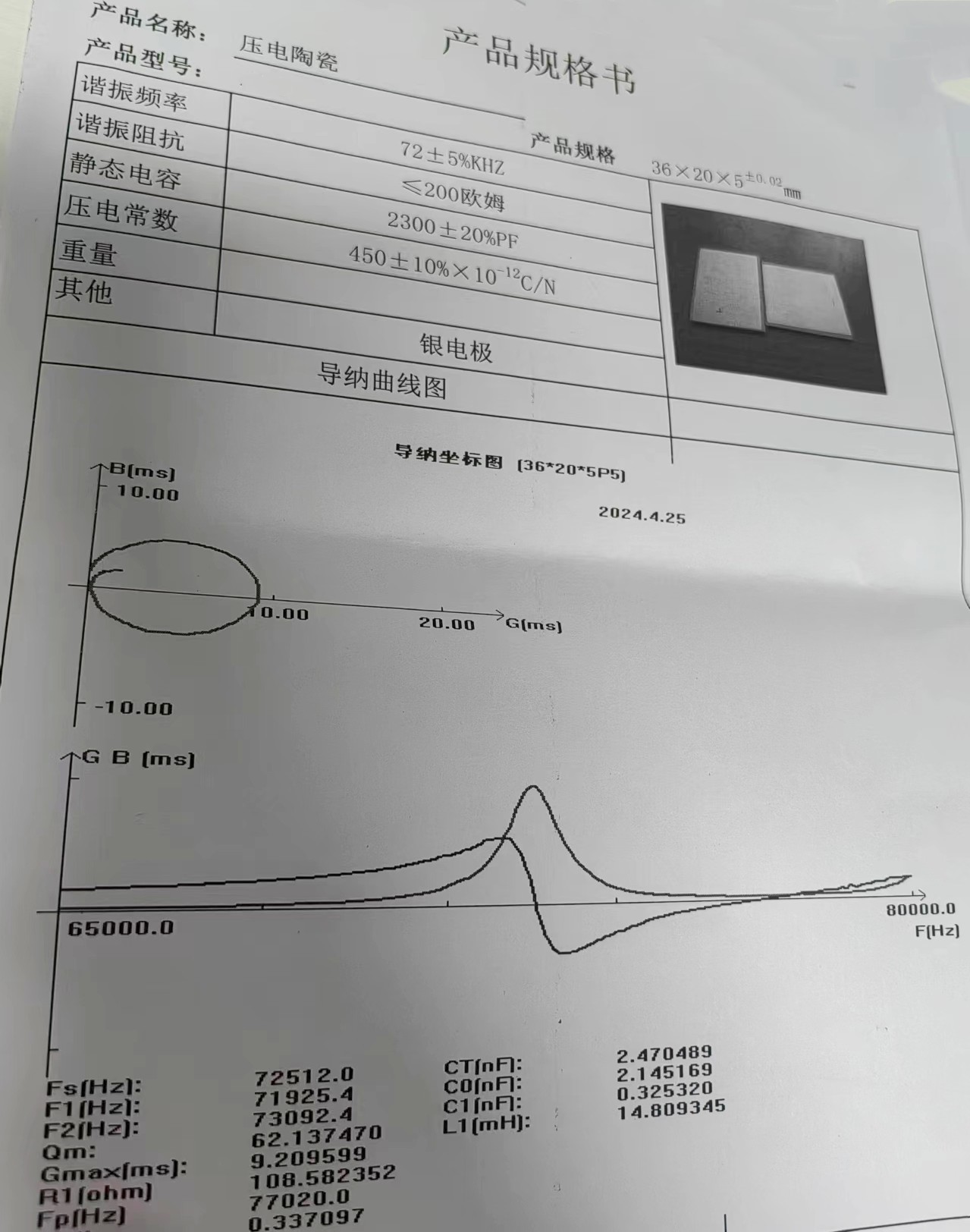

1c21ad725d2a5aa3eafb9bc8a5c0c8c

Piezo keramik Beskrivning:

Geometri	Storlek (mm)	Tolerans
Piezoskivor	Diameter: 3 till 200	Tolerans enligt de piezoelektriska elementen Industriell standard.
Piezoskivor	Tjocklek: 0,2-25
Piezorör	Längd: 1-100
	OD: 6-180
	ID: 5-150
	Vägg: 0,5-15
Piezo tallrikar	Längd: 1-200
	Bredd: 1-200
	Tjocklek: 0,2-25
Piezo sfär	OD: 6-160
	ID: 4-150
	Vägg: 1-10
Piezo ringar	OD: 3-180
	ID: 1-150
	Tjocklek: 0,2-25
För alla storlekar	Flathet	± 0,03
	Koncentrisitet	± 0,10
	Vinkelräthet	± 0,10
	Parallellism	± 0,05

PZT mjukt material:

'Mjuka' PZT-material	Typen av mjukt material
Egenskaper			PSnN-5	PLiS-51	PZT-51	PZT-5	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Kopplingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koefficient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoefficienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk efterlevnadskoefficient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65

Dielektrisk förlustfaktor	Tg 5	%	2	2	2	2	2	2	2
Densitet	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftkvot			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT hårt material:

Hårda PZT-material			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ ^T_r3		1050	1250	1420	1100	1900

Kopplingsfaktor	K _P		0.58	0.58	0.58	0.52	0.59
	K₃₁		0.32	0.33	0.34	0.3	0.34
	K₃₃		0.66	0.67	0.68	0.57	0.68
	K _t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koefficient	d31	10^-12m/v	-106	-124	-138	-100	-160
	d33	10^-12m/v	260	280	300	240	380
	g31	10^-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10^-3vm/n	28	25.3	24	25	22.6
Frekvenskoefficienter	N _sid		2280	2200	2160	2280	2200
	N₁		1671	1613	1583	1671	1613
	N₃		1950	1900	1875	1950	1850
	N _t		2250	2200	2200	2300	2200
Elastisk efterlevnadskoefficient	S ^e₁₁	10^-12m ²/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200

Dielektrisk förlustfaktor	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Densitet	ρ	g/cm³	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y ^E₁₁	<10 ⁹N/m³	85	79	76	86	76
Giftkvot			0.3	0.3	0.3	0.3	0.33

PZT materialleverantör	Navy Typ I (PZT-4)	Navy Typ II (PZT-5A)	Navy Typ VI (PZT-5H)	Navy Type III (PZT-8)
Piezo Hannas	P-41	P-51	P-5H	P-82
Morgan Matroc	PZT-4	PZT-5A	PZT-5H	PZT-8
Channel Ind.	C5400	C5500	C5700	C5800
EDO Corp.	EC-64	EC-65	EC-76	EC-69
Keramos	K-270	K-350		K-278
Transducerprodukter	LTZ-1	LTZ-2	LTZ-2H
Staveley-sensorer	EBL1	EBL2	EBL3	EBL4
