PZ1000K00
Piezohannas
PZ1000K00

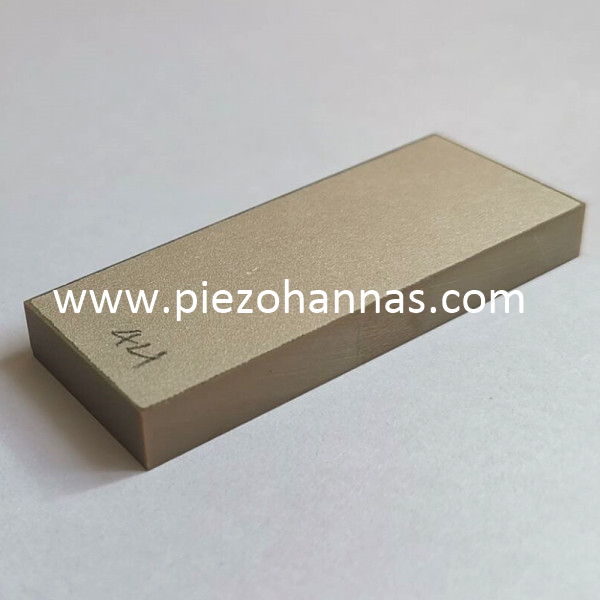

PZT4 Stock 55,5*25*1,7Mhz piezoelektrisk plattgivare
Piezo keramikplatta Beskrivning:
Mått: 55,5*25*1,7Mhz
Material: Pzt4 Material

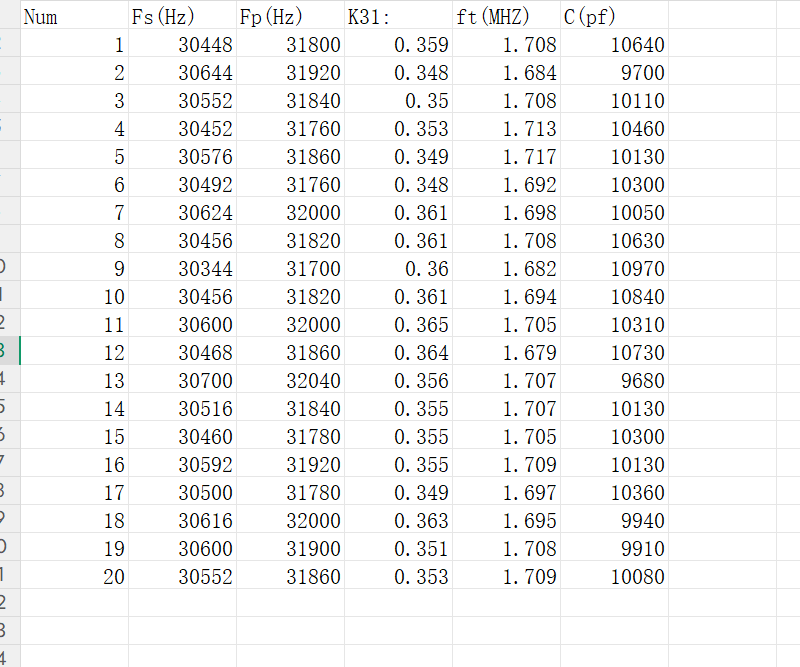

Fs(Hz):30448
Fp(Hz):31800
Statisk kapacitans C(pf):10640
Piezokeramik Beskrivning:
Geometri |
Storlek (mm) |
Tolerans |
Piezoskivor |
Diameter: 3 till 200 |
Tolerans enligt de piezoelektriska elementen Industriell standard. |
Tjocklek: 0,2-25 |
||
Piezorör |
Längd: 1-100 |
|
OD: 6-180 |
||
ID: 5-150 |
||
Vägg: 0,5-15 |
||
Piezo tallrikar |
Längd: 1-200 |
|
Bredd: 1-200 |
||
Tjocklek: 0,2-25 |
||
Piezo sfär |
OD: 6-160 |
|
ID: 4-150 |
||
Vägg: 1-10 |
||
Piezo ringar |
OD: 3-180 |
|
ID: 1-150 |
||
Tjocklek: 0,2-25 |
||
För alla storlekar |
Flathet |
± 0,03 |
Koncentrisitet |
± 0,10 |
|
Vinkelräthet |
± 0,10 |
|
Parallellism |
± 0,05 |
PZT hårt material:
Hårda PZT-material |
PZT-41 |
PZT-42 |
PZT-43/4D |
PZT-82 |
PBaS-4 |
||
Dielektrisk konstant |
ɛ T r3 |
1050 |
1250 |
1420 |
1100 |
1900 |
|
Kopplingsfaktor |
K P |
0.58 |
0.58 |
0.58 |
0.52 |
0.59 |
|
K31 |
0.32 |
0.33 |
0.34 |
0.3 |
0.34 |
||
K33 |
0.66 |
0.67 |
0.68 |
0.57 |
0.68 |
||
K t |
0.48 |
0.48 |
0.48 |
0.4 |
0.49 |
||
Piezoelektrisk koefficient |
d31 |
10-12m/v |
-106 |
-124 |
-138 |
-100 |
-160 |
d33 |
10-12m/v |
260 |
280 |
300 |
240 |
380 |
|
g31 |
10-3vm/n |
-11.4 |
-11.2 |
-11 |
-10.3 |
-9.5 |
|
g33 |
10-3vm/n |
28 |
25.3 |
24 |
25 |
22.6 |
|
Frekvenskoefficienter |
N sid |
2280 |
2200 |
2160 |
2280 |
2200 |
|
N1 |
1671 |
1613 |
1583 |
1671 |
1613 |
||
N3 |
1950 |
1900 |
1875 |
1950 |
1850 |
||
N t |
2250 |
2200 |
2200 |
2300 |
2200 |
||
Elastisk efterlevnadskoefficient |
S e11 |
10-12m 2/n |
11.8 |
12.7 |
13.2 |
11.6 |
13.2 |
Maskinisk kvalitetsfaktor |
Qm |
1000 |
800 |
600 |
1200 |
2200 |
|
Dielektrisk förlustfaktor |
Tg 5 |
% |
0.3 |
0.4 |
0.5 |
0.3 |
0.5 |
Densitet |
ρ |
g/cm3 |
7.5 |
7.5 |
7.5 |
7.6 |
7.5 |
Curie temperatur |
Tc |
°C |
320 |
320 |
320 |
310 |
310 |
Youngs modul |
Y E11 |
<10 9N/m3 |
85 |
79 |
76 |
86 |
76 |
Giftkvot |
0.3 |
0.3 |
0.3 |
0.3 |
0.33 |
PZT materialleverantör |
Marin typ I (PZT-4) |
Navy Typ II (PZT-5A) |
Navy Typ VI (PZT-5H) |
Navy Type III (PZT-8) |
Piezo Hannas |
P-41 |
P-51 |
P-5H |
P-82 |
Morgan Matroc |
PZT-4 |
PZT-5A |
PZT-5H |
PZT-8 |
Channel Ind. |
C5400 |
C5500 |
C5700 |
C5800 |
EDO Corp. |
EC-64 |
EC-65 |
EC-76 |
EC-69 |
Keramos |
K-270 |
K-350 |
K-278 |
|
Transducerprodukter |
LTZ-1 |
LTZ-2 |
LTZ-2H |
|
Staveley-sensorer |
EBL1 |
EBL2 |
EBL3 |
EBL4 |
