250kHz lager högfokuserande HIFU Piezo Keramik

                  250kHz lager högfokuserande HIFU Piezo Keramik

WuHan Piezohannas Tech.Co., Ltd är en tillverkare av piezoelektrisk keramik, ultraljudsgivare och några andra ultraljudsenheter med stark teknologikraft. Med ett kvalitetsledningssystem och en forsknings- och utvecklingssektor används våra produkter i stor utsträckning i de flesta applikationer.

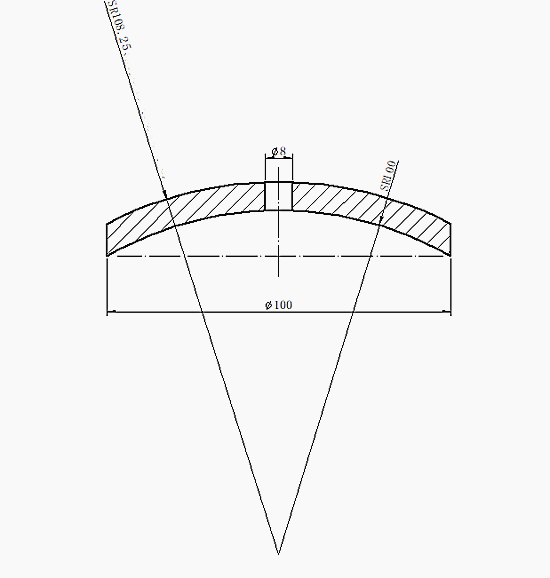

Piezo Keramik Beskrivning:

OD:Φ100mm
Frekvens: 250Khz

Material: PZT43

Prestandaparameter:

Fs(Hz):248704

Fp(Hz):272320

R1(ohm):2

Kt: 0,441

C:(pf):11190

Testrapport för Ø100×250KHZ HIFU-keramik:

Standardstorlek på  HIFU Piezo Ceramic :

Arbetsfrekvens: 1 ~ 10 MHz (valbar)

Bländarstorlek: Diameter 20 ~ 70 mm (valbar)

Brännvidd: 10 ~ 100 mm (valbar)

Stark elektrod: försilvrar, nickel, titanlegeringar
Lång livslängd: högeffektpulser>15000

Typiskt värde för 'Hårda' PZT-materialprestanda:



Hårda PZT-material			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ T r3		1050	1250	1420	1100	1900
Kopplingsfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koefficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenskoefficienter	N sid		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastisk efterlevnadskoefficient	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200
Dielektrisk förlustfaktor	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Densitet	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y E11	<10 9N/m3	85	79	76	86	76
Giftkvot			0.3	0.3	0.3	0.3	0.33
