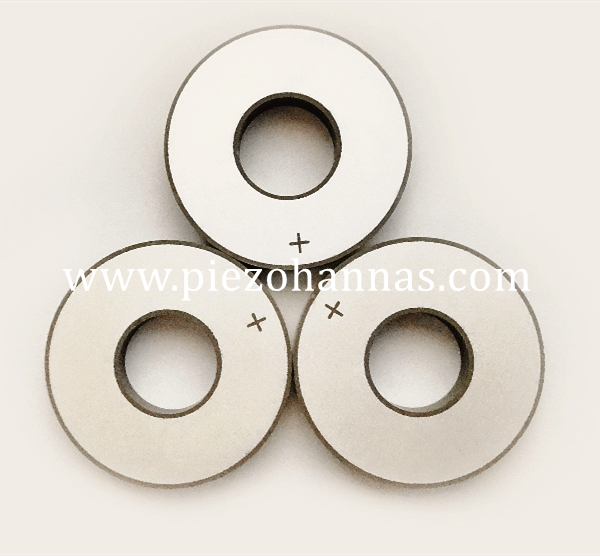

Inel piezoceramic personalizat pentru traductor de sudare

                  Inel piezoceramic personalizat pentru traductor de sudare

1.Descrierea produsului

- Material piezo: PZT-8
- Dimensiuni: OD15*ID6.5*2mm
- Frecventa de rezonanta: 108±5%KHZ
- Capacitate statica: 700±20%PF
-Constante piezoelectrice:230±10%×10˜⊃1;⊃2;C/N -Impedanța electromagnetica de rezonanta:
30Ω -Derezonanta
electromagnetica

Curba de admitere:

2. Inel Piezo PENTRU sudare cu ultrasunete în stoc:

OD 38*ID 15*5mm

OD45*ID15*5mm

OD50*ID17*5mm

OD50*ID23*5mm

OD 50*ID 23*6(6,5)mm

3. Unele dimensiuni standard ale inelului piezo

Gama de inel piezo-ceramic
Diametru exterior: 5,0 - 100 mm
Diametru intern: (2,0 - 35 mm)
Grosime: (0,2 - 15 mm)

Alegerea metalizării (argint, nichel, aur și altele la cerere)

O gamă largă de formulări PZT



4. Valoarea tipică a performanței materialelor PZT „Hard”:



Materiale dure' PZT
Proprietăți			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
Constanta dielectrica	ɛ T r3		1050	1250	1420	1100	1900
Factorul de cuplare	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Coeficientul piezoelectric	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Coeficienți de frecvență	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Coeficientul elastic de conformitate	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Factorul de calitate mecanic	Qm		1000	800	600	1200	2200
Factorul de pierderi dielectrice	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Densitate	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Temperatura Curie	Tc	°C	320	320	320	310	310
Modulul Young	Y E11	<10 9N/m3	85	79	76	86	76
Raportul de otrăvire			0.3	0.3	0.3	0.3	0.33

5. TOLERANȚE MECANICE STANDARD:
Diametru exterior ±0,150mm
Diametru interior ±0,150mm
Grosime ±0,05mm
Planeitate 0,002**/0,012mm
Paralelism MAX 0,007**/0,012mm
Concentricitate MAX 0,2mm

6. Aplicații pentru mașini de mască:

Inelul piezo de 50 * 17 * 6,5 mm este folosit pentru mașina de sudură, Duo to Corona Virus, cerințele rapide ale inelului piezo sunt necesare în China și în străinătate, este componenta de bază pentru mașina de mască.
