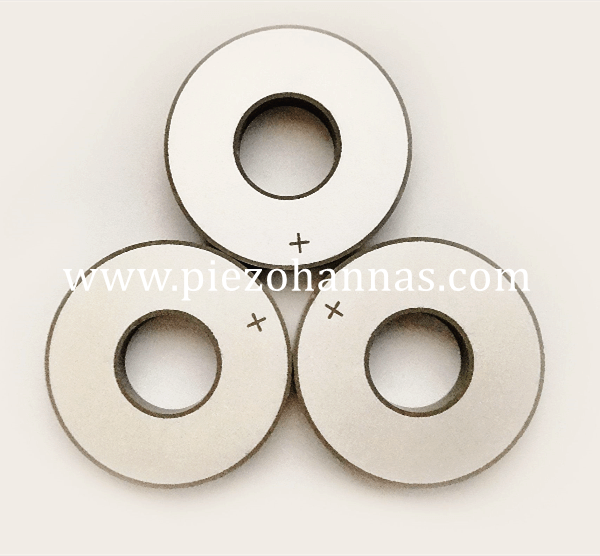

Vlastní piezokeramický kroužek pro svařovací převodník

                  Vlastní piezokeramický kroužek pro svařovací převodník

1. Popis produktu

- Piezo Materiál: PZT-8
- Rozměry: OD15*ID6.5*2mm
- Rezonanční frekvence:108±5%KHZ
-Statická kapacita: 700±20%PF
-Piezoelektrická konstanta :230±10%×10˜⊃1;⊃2;
Importantní tyč≤30E
-Rezonanční

Křivka přijetí:

2. Piezo kroužek PRO ultrazvukové svařování skladem:

Vnější 38*průměr 15*5 mm

OD45*ID15*5mm

OD50*ID17*5mm

OD50*ID23*5mm

Vnější průměr 50*ID 23*6 (6,5) mm

3. Některé standardní velikosti piezo kroužku

Rozsah piezokeramického kroužku
Vnější průměr: 5,0 - 100 mm
Vnitřní průměr (2,0 - 35 mm)
Tloušťka: (0,2 - 15 mm)

Volba metalizace (stříbro, nikl, zlato a další na vyžádání)

Široký výběr formulací PZT



4.Typická hodnota výkonu 'tvrdých' materiálů PZT：



Tvrdé materiály PZT
Vlastnosti			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
Dielektrická konstanta	ɛ T r3		1050	1250	1420	1100	1900
Faktor vazby	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrický koeficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenční koeficienty	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Koeficient elastické poddajnosti	S e11	10-12m 2/ n	11.8	12.7	13.2	11.6	13.2
Faktor mechanické kvality	Qm		1000	800	600	1200	2200
Dielektrický ztrátový činitel	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Hustota	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curieova teplota	Tc	°C	320	320	320	310	310
Youngův modul	Y E11	<10 9N/m3	85	79	76	86	76
Jedovatý poměr			0.3	0.3	0.3	0.3	0.33

5. STANDARDNÍ MECHANICKÉ TOLERANCE:
Vnější průměr ±0,150 mm
Vnitřní průměr ±0,150 mm
Tloušťka ±0,05 mm
Rovinnost 0,002**/0,012 mm MAX
rovnoběžnost 0,007**/0,012 mm MAX
soustřednost 0,2 mm

6. Aplikace maskovacího stroje:

Piezo kroužek 50 * 17 * 6,5 mm se používá pro svařovací stroj, Duo to Corona Virus, rychlé požadavky na piezo kroužek jsou potřebné v Číně iv zahraničí, je to základní součást stroje na masky.

7. Obrázek aplikace:
