Sprzedam przetwornik piezoelektryczny z pierścieniem piezoelektrycznym p5a

             Sprzedam przetwornik piezoelektryczny z pierścieniem piezoelektrycznym p5a

1.Opis produktu

Wymiar: OD50mm x ID20mm x Thi6mm

Charakterystyka elektryczna:

Pojemność (pF)	2490
Gruba częstotliwość Ft (KHz)	410
Częstotliwość promieniowa (KHz)	33.2
Impedancja rezonansowa Zm(Ω)	≤15

Zastosowanie: szeroko stosowane w zapalnikach, myjkach ultradźwiękowych, spawaniu ultradźwiękowym, ultradźwiękowych czujnikach odległości,

detektor ultradźwiękowy, ultradźwiękowy stomatolog. Ultradźwiękowe piękno. Silnik ultradźwiękowy, transformator ultradźwiękowy i

inne przetworniki emanantowe dużej mocy.



2. Niektóre standardowe rozmiary pierścienia piezoelektrycznego

Piezoceramiczna płyta pierścieniowa :
Średnica zewnętrzna: 5,0–100 mm
Średnica wewnętrzna :(2,0–35 mm)
Grubość: (0,2–15 mm)



Wymiar (mm)	Pojemność C(pF)	Słabe  rozproszenie pola n Tgδ(12v)	Silne rozpraszanie rozproszone Tgδ(400 V)		Częstotliwość promieniowa  Fr (KHz)	RezonansImpedancja Zm(Ω)	Gruba  częstotliwość  Ft (KHz)	Sprzęganie  Moduł  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40× Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922 ± 12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45





3.Materiał PZT



Zwykle dostarczamy P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,

PMgN-51,PZT-5H,PZT-5X,PCrN-4,PliS-51,PbaS-4,PbaS-5,BaTio3..

Materiały PZT zaliczane są do ceramiki funkcjonalnej. W czujnikach umożliwiają przekształcenie sił,
ciśnień i przyspieszeń na sygnały elektryczne, a w przetwornikach i siłownikach dźwiękowych
i ultradźwiękowych przekształcają napięcie elektryczne na drgania lub odkształcenia. Materiały piezoelektryczne
klasyfikuje się ze względu z jednej strony na skład chemiczny, a z
drugiej na specyficzne warunki zastosowania.

 Ceramika PZT ma szerokie zastosowanie. Miękkie (czujnikowe) proszki ceramiczne PZT są zwykle stosowane,
gdy ważne jest wysokie sprzężenie i/lub wysoka czułość ładunku, np. w czujnikach przepływu lub poziomu;
zastosowania ultradźwiękowych badań nieniszczących (NDT/NDE); lub do dokładnych kontroli produktów motoryzacyjnych,
konstrukcyjnych lub lotniczych. Charakterystyka materiału obejmuje wysoką stałą dielektryczną; wysokie sprzęgło;
wysoka czułość ładowania; duża gęstość przy drobnoziarnistej strukturze; wysoki punkt Curie; i czyste, wolne od szumów
pasmo przenoszenia.

Twarde (wysokiej mocy) proszki ceramiczne PZT stosuje się tam, gdzie wymagana jest wysoka moc,
w tym do zastosowań takich jak wytwarzanie energii ultradźwiękowej lub wysokiego napięcia w myjkach ultradźwiękowych,
urządzeniach sonarowych itp. Do ważnych właściwości proszku należy wysoka stała ładunku piezoelektrycznego (d33); wyższy
współczynnik jakości mechanicznej, który zmniejsza straty mechaniczne i umożliwia niższą temperaturę roboczą; niski
współczynnik rozproszenia, który zapewnia chłodniejszą i bardziej ekonomiczną pracę; wysoka stabilność dielektryczna; i niskie
straty mechaniczne w wymagających warunkach.

4. Funkcje

1. Wysoka wydajność: wysoki parametr mechaniczny Q, wydajność transmisji między energią elektryczną a dźwiękiem powyżej 95%.
2. Wysoka amplituda: wytrzymałość przetwornika poprawia się poprzez przymocowanie wibratora o dużej prędkości bezpośrednio do podstawy rowka myjącego za pomocą śruby. W porównaniu z wibratorem magnetycznym jego amplitudę można poprawić powyżej 50%.
3. Dobra odporność na ciepło: duży zakres temperatur pracy, niska impedancja rezonansowa i wydajność cieplna.
4. Dobra konstrukcja: mocowana na śrubę, łatwa w montażu, wysoka niezawodność.
5. Żywotność ponad 5000 godzin

6. Wysoka wydajność konwersji elektromechanicznej

5. Nasz serwis

Opakowanie : na początku wszyscy używamy dwuwarstwowej pianki do owinięcia duetu ceramiki piezoelektrycznej ze względu na jej kruchość, następnie używamy odpowiedniego pudełka, aby umieścić go w środku i mocno przykleić, aby upewnić się, że jest idealny.

Czas dostawy : standardowy produkt zostanie wysłany w ciągu 2 dni roboczych po otrzymaniu płatności.

Metody płatności:  T/T, Paypal, West Union

Gwarancja: 100% fabrycznie nowe w momencie opuszczenia fabryki. Sprzedawca gwarantuje jakość produktów (z wyłączeniem części zużywalnych) przez okres 1 roku od daty zakończenia uruchomienia próbnego pod okiem naszego technika.

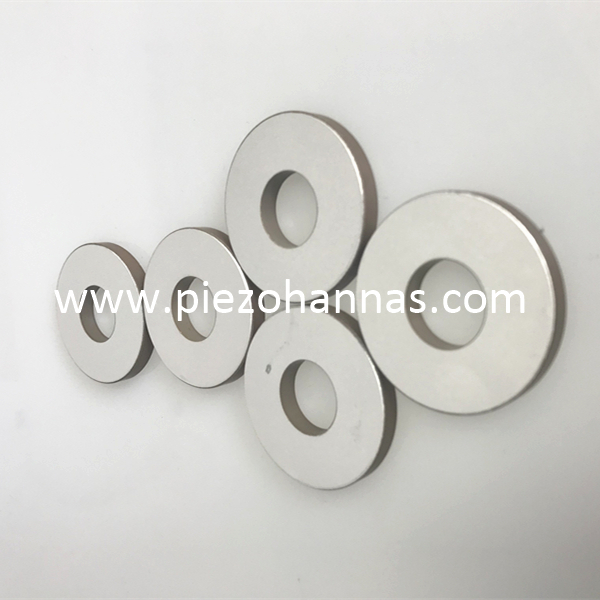

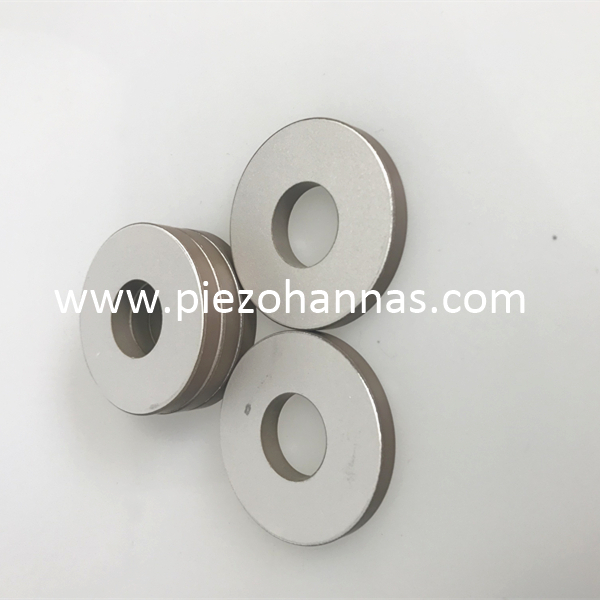

6. Obrazy
