1.Penerangan Produk

Dimensi : OD50mm xID20mm x Thi6mm

Ciri-ciri Elektrik:

Kapasitansi (pF)	2490
Frekuensi Tebal Ft(KHz)	410
Frekuensi Jejari (KHz )	33.2
Impedans Resonans Zm(Ω)	≤15

Aplikasi: digunakan secara meluas dalam penyala, pembersih ultrasonik, kimpalan ultrasonik, sensor ukuran jarak ultrasonik,

pengesan ultrasonik,pergigian ultrasonik.Kecantikan Ultrasonik.motor ultrasonik,transformer ultrasonik dan

transduser emanan berkuasa tinggi lain.



2. Beberapa Saiz Standard Cincin Piezo

Plat gelang seramik Piezo :
Diameter luar: 5.0 - 100mm
Diameter dalam :(2.0 - 35mm)
Ketebalan : (0.2 - 15mm)



Dimensi(mm)	Kapasiti C(pF)	Medan Lemah  Pelesapan n Tgδ(12v)	Fied yang Kuat Pelesapan Tgδ(400v)		Frekuensi Jejari  Fr(KHz)	ResonansImpedans Zm(Ω)	Tebal  Frekuensi  Ft(KHz)	Gandingan  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0.5%	≤ 1.0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0.5%	≤ 1.0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0.5%	≤ 1.0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0.5%	≤ 1.0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0.5%	≤ 1.0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0.5%	≤ 1.0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0.5%	≤ 1.0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1.0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0.5%	≤ 1.0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12.5%	≤0.3	≤ 1.0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12.5%	≤0.3	≤ 1.0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0.5%	≤ 1.0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0.5%	≤ 1.0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0.5%	≤ 1.0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0.5%	≤ 1.0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0.5%	≤ 1.0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12.5%	≤0.3	≤ 1.0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12.5%	≤0.3	≤ 1.0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12.5%	≤0.3	≤ 1.0%	25.3		≤15		≥45





3.Bahan PZT



Kami biasanya menyediakan P-41,P-42,P-43,P-51,P-52,P-53,P-81,P-82,P-83,PSnN-5,

PMgN-51,PZT-5H,PZT-5X,PCrN-4,PliS-51,PbaS-4,PbaS-5,BaTio3..

Bahan PZT dikategorikan sebagai seramik berfungsi. Dalam penderia mereka memungkinkan untuk menukar daya,
tekanan dan pecutan kepada isyarat elektrik, dan dalam transduser
dan penggerak sonik dan ultrasonik mereka menukar voltan elektrik kepada getaran atau ubah bentuk.Bahan piezoelektrik
dikelaskan mengikut komposisi kimianya di satu pihak, dan mengikut
keadaan aplikasi tertentu di pihak yang lain.

 Seramik PZT digunakan dalam pelbagai aplikasi. Serbuk seramik PZT lembut (sensor) biasanya digunakan
apabila gandingan tinggi dan/atau kepekaan cas tinggi adalah penting, seperti dalam aliran atau penderia aras;
aplikasi ujian/penilaian tanpa musnah ultrasonik (NDT/NDE); atau untuk pemeriksaan tepat produk automotif,
struktur atau aeroangkasa. Ciri-ciri bahan termasuk pemalar dielektrik tinggi; gandingan tinggi;
sensitiviti cas yang tinggi; ketumpatan tinggi dengan struktur butiran halus; titik Curie yang tinggi; dan tindak balas frekuensi yang bersih dan bebas hingar
.

Serbuk seramik PZT keras (kuasa tinggi) digunakan apabila ciri kuasa tinggi diperlukan,
termasuk aplikasi seperti penjanaan tenaga ultrasonik atau voltan tinggi dalam pembersih ultrasonik,
peranti sonar, dsb. Ciri serbuk penting termasuk pemalar cas piezoelektrik tinggi (d33); faktor
kualiti mekanikal yang lebih tinggi yang mengurangkan kehilangan mekanikal dan membolehkan suhu operasi yang lebih rendah; faktor
pelesapan rendah yang memastikan operasi yang lebih sejuk dan lebih menjimatkan; kestabilan dielektrik yang tinggi; dan
kehilangan mekanikal yang rendah di bawah keadaan yang mencabar.

4. Ciri-ciri

1. Kecekapan tinggi: parameter mekanikal tinggi Q, transduksi cekap antara elektrik dan bunyi melebihi 95%.
2.Amplitud tinggi: kekuatan transduser dipertingkatkan dengan menetapkan penggetar berkelajuan tinggi terus pada dasar alur basuh dengan bolt. Bandingkan dengan penggetar pengembangan magnetik, amplitudnya boleh dipertingkatkan melebihi 50%.
3. Rintangan haba yang baik: julat besar suhu kerja, impedans resonans rendah dan produktiviti haba.
4. Pembinaan yang baik: diikat dengan bolt, mudah untuk dipasang, kebolehpercayaan yang tinggi.
5. Hayat lebih daripada 5000 jam

6. Kecekapan penukaran elektromekanikal yang tinggi

5. Perkhidmatan kami

Pakej : pada mulanya, kita semua menggunakan buih dwi-lapisan untuk membalut duo seramik piezo kepada kemudah pecahannya, kemudian kami menggunakan kotak yang sesuai untuk meletakkannya di dalam dan melekat padat untuk memastikan ia sempurna.

Masa Penghantaran : produk standard akan dihantar dalam masa 2 hari bekerja selepas pembayaran diterima.

Kaedah Pembayaran:  T/T, Paypal, West Union

Waranti: 100% baru apabila meninggalkan kilang. Penjual menjamin kualiti produk (tidak termasuk memakai alat ganti) untuk tempoh 1 tahun dari tarikh percubaan selesai di bawah bimbingan juruteknik kami.

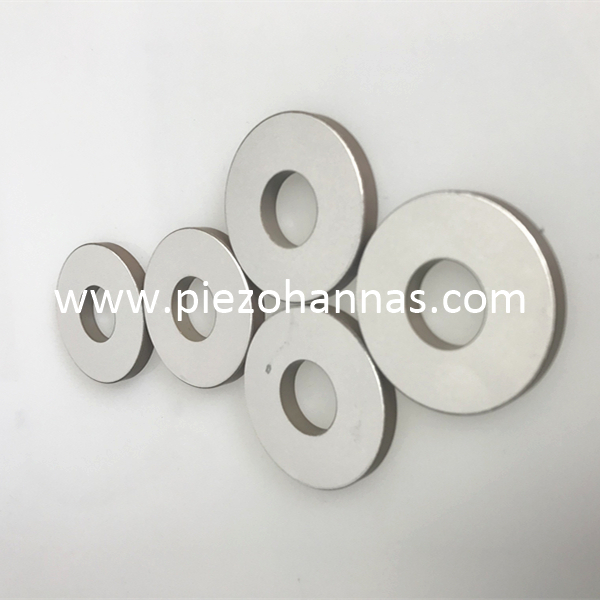

6.Imej
