Rodzaje piezoelektrycznego transformatora ceramicznego (2）

Inne formy piezoelektrycznego transformatora ceramicznego

Oprócz powyższych trzech powszechnie stosowanych piezoelektrycznych transformatorów ceramicznych, opracowano inne typy piezoelektrycznych transformatorów ceramicznych, których budowa jest podobna do powyższych trzech typów, ale w niektórych aspektach wprowadzono pewne innowacje w celu wykonania piezoelektrycznych transformatorów ceramicznych. Niektóre funkcje zostały ulepszone.

Tryb wibracji piezoelektrycznego transformatora ceramicznego typu Rosena trzeciego rzędu z dwoma wejściami rozwiązuje problem wpływu elektrody wyjściowej na transformator w piezoelektrycznym transformatorze ceramicznym typu Rosena (elektroda wyjściowa konwencjonalnego piezoelektrycznego transformatora ceramicznego typu Rosena znajduje się na fali przemieszczenia jego wibracji). W jamie brzusznej łatwo jest wpłynąć na charakterystykę wibracji i częstotliwości transformatora. Zaproponowano tak zwany transformator wibracyjny trzeciego rzędu typu Rosena. Koniec wejściowy transformatora składa się z dwóch materiałów i tego samego trybu drgań poprzecznych. The elementy piezoceramiczne Pierścieniowa ceramika piezoelektryczna składa się z smukłych pasków, koniec wyjściowy znajduje się pomiędzy dwiema wejściowymi ceramikami piezoelektrycznymi, a elektroda wyjściowa znajduje się w geometrycznym środku transformatora. Wybierając materiał i wymiary geometryczne części wejściowej i wyjściowej transformatora, trzy elementy transformatora są rezonowane odpowiednio do połowy. Stan rezonansu długości fali, więc środek geometryczny jest tylko węzłem przemieszczenia, a linia połączenia wyjściowego nie wpływa na stan wibracji transformatora. Przemieszczenie i rozkład naprężeń takiego transformatora piezoelektrycznego, strzałka wskazuje kierunek polaryzacji ceramiki piezoelektrycznej. W trybie wibracji trzeciego rzędu

Impedancja wyjściowa piezoelektrycznego transformatora ceramicznego typu Rosen wynosi tylko jedną czwartą impedancji konwencjonalnego piezoelektrycznego transformatora ceramicznego piezoelektrycznego pierwszego rzędu, dzięki czemu może on wytwarzać większą moc elektryczną. Wielowarstwowy piezoelektryczny transformator ceramiczny o dużej mocy. W ostatnich latach piezoelektryczne transformatory ceramiczne były szeroko stosowane w podświetleniach kolorowego ciekłego kryształu. Ze względu na duże rozmiary ekranów ciekłokrystalicznych zapotrzebowanie na zasilacze podświetlenia o dużej mocy jest pilne, wymagające ceramiki piezoelektrycznej o mocy 10 W i transformatorów ceramicznych. Aby zrealizować miniaturyzację i dużą moc piezoelektrycznych transformatorów ceramicznych, oprócz opracowania i wykorzystania piezoelektrycznych materiałów ceramicznych o dużej mocy, japońscy eksperci opracowali transformator dużej mocy wielowarstwowy piezoelektryczny transformator ceramiczny.

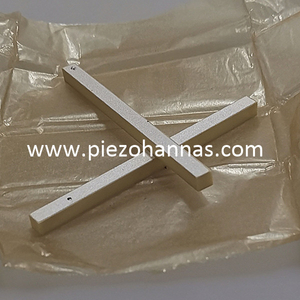

W rzeczywistości jest to superpozycja wielu piezoelektrycznych transformatorów ceramicznych typu Rosen. Na pierwotnym końcu Przetwornik płytowy piezoelektryczny jest spolaryzowany wzdłuż kierunku grubości. Na końcu wtórnym nacisk ceramiki elektrycznej jest spolaryzowany wzdłuż długości. Na końcu pierwotnym przykładane jest zmienne pole elektryczne. Ze względu na odwrotny efekt piezoelektryczny, długość ceramiki piezoelektrycznej będzie się rozszerzać i kurczyć, a energia elektryczna zostanie zamieniona na energię mechaniczną. Na końcu wtórnym zastosowano dodatni piezoelektryczny. następnie przekształcają energię mechaniczną w energię elektryczną i wytwarzają wysokie napięcie. Ważną cechą wielowarstwowego piezoelektrycznego transformatora ceramicznego jest to, że gdy grubość piezoelektrycznego transformatora ceramicznego jest stała, jego współczynnik wzmocnienia jest proporcjonalny do liczby warstw transformatora. Transformator jest łatwy do płaskiego, co jest szczególnie odpowiednie do wymagań montażu powierzchniowego ultracienkiej mocy. Opracowany wielowarstwowy piezoelektryczny transformator ceramiczny o dużej mocy ma zalety małych rozmiarów i wysokiego współczynnika wzmocnienia, a jego moc wyjściowa może przekraczać 10 W. Zasilacz podświetlenia kolorowych wyświetlaczy ciekłokrystalicznych można również zastosować do zasilania wysokim napięciem produktów elektronicznych, takich jak kopiarki, faksy i skanery obrazu (kamery rozdzielczości). Obecnie ogólnie sprawność konwersji jednowarstwowych piezoelektrycznych transformatorów ceramicznych wynosi 85% ~ 90%, wydajność konwersji trójwarstwowego piezoelektrycznego transformatora ceramicznego jest większa niż 90%, czyli jest większa niż wydajność konwersji tradycyjnego transformatora elektromagnetycznego (60% ~ 70%). Ponadto, w porównaniu z tradycyjnym transformatorem elektromagnetycznym, grubość piezoelektrycznego transformatora ceramicznego wynosi dwie trzecie transformatora elektromagnetycznego, rozmiar podłoża stanowi połowę transformatora elektromagnetycznego, a waga wynosi dwie trzecie.
