PH-2
Piezohanny
PH-2

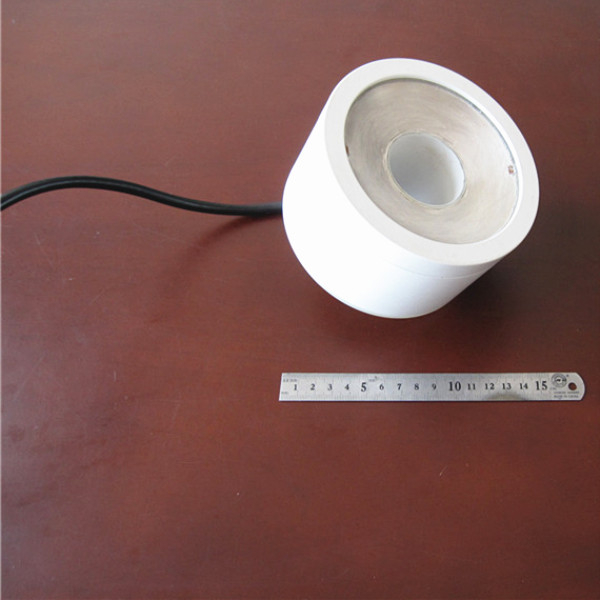

Czujnik dopplerowski TCD o wysokiej czułości 2 MHz do połączenia czaszkowo-szyjnego
Wstęp:
Opracowane przez nas urządzenie do pomiaru krwi Doppler może być wyposażone w czujnik przepływu krwi o częstotliwości 2 MHz, 4 MHz i 8 MHz w celu pomiaru natężenia przepływu krwi na różnej głębokości. Interfejsem wyjściowym jest port USB, a zasilanie wejściowe to standardowe zasilanie komputera PC. Mogą oferować surowe dane lub dane obliczone jako Vp; Vm, Vd, PI, RI, SD, Hr. Poza tym możemy zaoferować sygnał wyjściowy w postaci widma mapy bitowej po bezpośrednim połączeniu z laptopem lub komputerem PC.
Wymagania techniczne określają główne wymagania techniczne dla ultradźwiękowych sond dopplerowskich typu jednostkowej fali impulsowej (PW) i dwuwarstwowej separacji fali ciągłej (CW), jako podstawy kontroli technicznej i oceny.
Sonda dopplerowska czaszkowo-szyjna 2 MHz:
Częstotliwość |
2 MHz |
Wrażliwość |
-7dB |
Szerokość pasma (-6dB): |
35% |
Pojemność statyczna: |
3000 pF |
Impedancja: |
50 Ω |
Poziom ochrony: |
IPX7 4000V ( w stosunku do uziemienia ) |
Długość kabla: |
2 m |
Możliwość dostosowania: |
Tak |
Parametry technologii:
Model |
P.H-2 |
PH-4 |
PH-8 |
Częstotliwość pracy |
2 MHz ± 10% |
4 MHz ± 10% |
8 MHz ± 10% |
Metoda pracy |
Fala pulsacyjna |
Fala ciągła |
Fala ciągła |
Pojemność statyczna |
2900PF±20% |
Wyślij: 1500PF ± 20% otrzymać: 1500PF ± 20% |
wyślij: 500PF ± 20% otrzymać: 500PF ± 20% |
względna wrażliwość |
>-9dB |
>-20dB |
>-15dB |
Względna przepustowość |
≥30% |
≥15% |
≥20% |
odbieranie i wysyłanie mieszane |
--- |
<-50dB |
<-50dB |
Główne zastosowanie |
Do analizy przepływu krwi w mózgu |
Do analizy przepływu krwi w tętnicy szyjnej |
Do powierzchownej analizy przepływu krwi w naczyniach |
Tryb pracy:
