PH50F038b
Piezohanny
PH50F038b
Ultradźwiękowy czujnik odległości o częstotliwości 50 kHz
![P9}Y}O)U(KDYBG]`(2[(UGC](http://5krorwxhlkpmrik.leadongcdn.com/cloud/inBqnKjlRikSokoqrqio/P9-Y-O-U-K.png) dokładny ultradźwiękowy czujnik odległości |
 ultradźwiękowy przetwornik odległości |
 czujnik odległości krótkiego zasięgu |
Wstęp:
Czujnik ultradźwiękowy PH50F038b posiada funkcje nadajnika i odbiornika. Jest to typ dalekiego zasięgu, ogólnie może być używany do dalmierzy ultradźwiękowych, czujników ultradźwiękowych do bezdotykowego wykrywania obiektów, ultradźwiękowych czujników odległości, ultradźwiękowych czujników poziomu cieczy itp. Jeśli masz pytania dotyczące innych zastosowań, skontaktuj się z nami, aby uzyskać szczegółowe informacje.
Parametry techniczne:
Model |
PH50F038b |
Środkowa częstotliwość rezonansowa (kHz) |
50 kHz ± 2,0 kHz |
Przepustowość łącza |
4,0 kHz |
Odległość wykrywania |
0,3 ~ 8 m |
Martwe punkty |
<0,3 m |
Uruchom wiązkę kątową (pełny kąt -6dB) |
12±2° |
Wrażliwy |
-78 dB min |
Pojemność elektrostatyczna |
2000PF±20% |
Minimalna impedancja równoległa |
300Ω±30% |
Maksymalne napięcie robocze (impuls - 2% cyklu pracy) |
1000 Vp-p |
Temperatura robocza |
-20 ~70 ℃ |
Temperatura przechowywania |
-40 ~85 ℃ |
Poziom ochrony |
IP65 |
Rozmiar (średnica * wysokość, mm) |
Φ57x70 |
Instalacja |
Mocowane za pomocą śruby |
Materiał obudowy |
Obudowa ze stopu ABS lub aluminium |
Długość kabla |
2M (można dostosować) |
Waga |
200g |

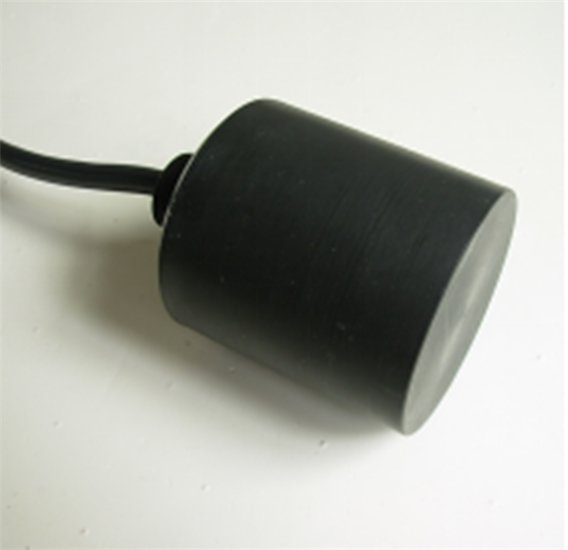

Zdjęcie:
![%S5Z]JV%]E]$_@$Q$TP5J.png](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ijBqnKjlRikSkroqmiio/S5Z-JV-E-_.png "%S5Z]JV%]E]$_@$Q$TP5J.png")
Wymiar zarysu:
Obwód testowy:
Cechy czujników ultradźwiękowych:
1. Mały rozmiar i niewielka waga
2. Wysoka czułość i wysokie ciśnienie akustyczne
3. Niskie zużycie energii
4. Wysoka niezawodność
Charakterystyczny:
1. Solidna uszczelka pozorna (pokrycie zewnętrzne PCV)
2. Wygodna rata gwintu (G1')
Aplikacja:
1.Ustaw lokalizację
2.Pomiar zbliżeniowy
3. Pomiar ruchu
4.Unikanie przeszkód
