Ultrazvukový snímač vzdálenosti 50 kHz s krátkým dosahem

                                                                      Přesný ultrazvukový snímač vzdálenosti 50 kHz

přesný ultrazvukový snímač vzdálenosti

ultrazvukový snímač vzdálenosti

snímač krátké vzdálenosti

Zavedení:



Ultrazvukový senzor PH50F038b má funkce vysílače a přijímače. Je to typ s dlouhým dosahem, obecně lze použít pro ultrazvukový dálkoměr, ultrazvukový snímač pro bezkontaktní detekci objektů, ultrazvukový snímač vzdálenosti, ultrazvukový snímač hladiny kapalin atd. Máte-li jakékoli dotazy k jiným aplikacím, kontaktujte nás pro podrobnosti.

Technické parametry:

Model	PH50F038b
Středová rezonanční frekvence (kHz)	50 kHz ± 2,0 khz
Šířka pásma	4,0 khz
Detekční vzdálenost	0,3~8m
Slepá místa	<0,3 m
Spouštěcí úhel paprsku (-6dB plný úhel)	12±2°
Citlivý	-78dB min
Elektrostatická kapacita	2000 PF ± 20 %
Minimální paralelní impedance	300Ω±30%
Maximální pracovní napětí (pulzní - 2% pracovní cyklus)	1000 Vp-p
Provozní teplota	-20 ~ 70 ℃
Skladovací teplota	-40 ~ 85 ℃
Úroveň ochrany	IP65
Velikost (průměr * výška, mm)	Φ57x70
Instalace	Zafixováno šroubem
Materiál pouzdra	Plášť z ABS nebo hliníkové slitiny
Délka kabelu	2M (lze přizpůsobit)
Hmotnost	200 g

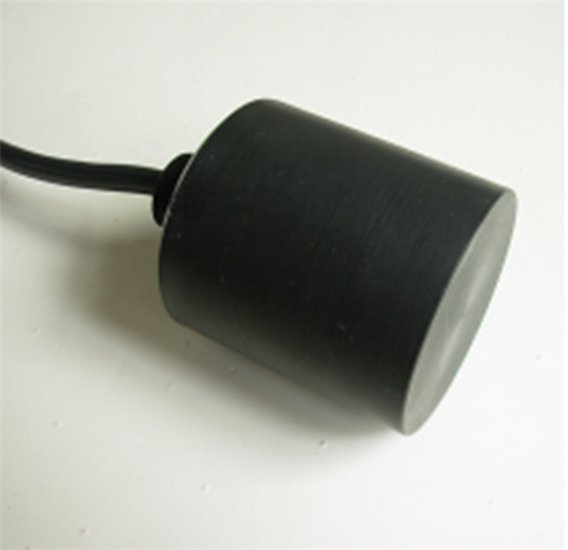

Fotografie:

Rozměr obrysu:

Testovací obvod:





Vlastnosti ultrazvukových senzorů:



1. Malá velikost a nízká hmotnost

2. Vysoká citlivost a vysoký akustický tlak

3. Nízká spotřeba energie

4. Vysoká spolehlivost



Charakteristický:



1. Pevný vzhled těsnění (PVC vnější kryt)

2. Pohodlná splátka vlákna (G1')

Aplikace:

1. Umístění Umístění

2.Přibližovací měření

3.Měření provozu

4. Vyhýbání se překážkám
