HSTGMS-200
Piezohanna's
HSTGMS-200

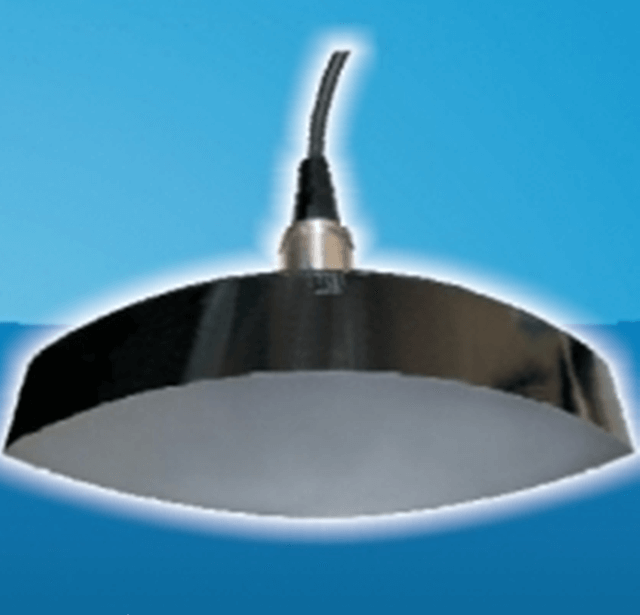

200 kHz zendende akoestische onderwatertransducer voor dieptemeting

I inleiding:
Dit type directionele transducer met enkele frequentie is gemaakt van hoogwaardige componenten, met een centraal symmetrische natuurlijke enkele straal, de hoofdbundel is conisch, met uitstekende prestaties en hoge betrouwbaarheid. Het is geschikt voor landvormonderzoek, bodemdiepteonderzoek en visdetectie van binnenrivieren, meren en ondiepe wateren, en kan worden gebruikt als onderwateraccessoire van gerelateerde akoestische onderwaterdetectie-instrumenten.
Resonantie frequentie |
200 kHz ± 10 kHz (50 m kabel)
|
Vorm van grootlicht |
conisch |
-3dB straalbreedte |
5°± 0.5° @200kHz |
Maximaal zijlobniveau |
≤ -15dB |
Zendspanningsreactie |
175 dB ± 3 dB bij 200 kHz (re1 µPa/V ,50 m kabel) |
Gevoeligheid ontvangen |
-185dB ± 3dB@200kHz(re1V/μPa ,50m kabel) |
-3dB responsbandbreedte |
20 kHz ± 5 kHz |
Equivalente elektrische impedantie |
70W ± 20W bij 200 kHz ( kabel van 50 m ) |
Statische capaciteit |
1450pF ± 150pF (50m kabel) |
Aandrijfspanning |
≤ 600Vrms |
Isolatieweerstand |
≥ 500MΩ |
Schelpvorm |
omleiding of rond (aanpasbaar) |
Gewicht |
3kg (exclusief kabels) |
Kabeltype |
afgeschermde tweeaderige rubberen kabel
|
Testprestaties :
