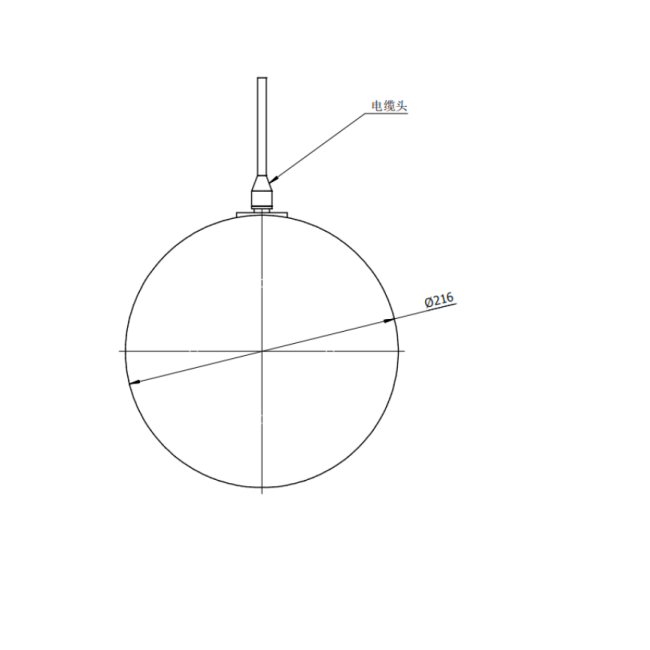

200 Hz ~ 600 Hz laagfrequente zendtransducer Onderwater akoestische transducer
1. Meetinhoud:
1.1.1. Geleidings- en capaciteitscurven
Meet de geleidings- en capaciteitscurven van de transducer.
1.2. Stuur spanningsrespons en geluidsbronniveau
Meet de spanningsrespons en het geluidsbronniveau dat door de transducer wordt verzonden. De meetfrequentieband is 200 Hz ~ 600 Hz. De respons op de resonantiefrequentie is niet minder dan 125dB en het geluidsbronniveau is niet minder dan 180dB.
1.3. Hydrostatische druk: 0,5 MPa.
2. Meetgegevens
Nadat de transducer de hydrostatische druktest van 0,5 MPa/0,25 uur, 0 MPa/0,25 uur, 0,5 MPa/0,25 uur, 0 MPa/0,25 uur heeft doorstaan, is de isolatieweerstand tussen de kerndraden van de transducer groter dan 200 MΩ. De akoestische prestatie gemeten na de hydrostatische test is als volgt.
2.2.1. Geleidings- en capaciteitscurven
1.1. Zendspanningsrespons en geluidsbronniveau
01# |
||||||
f/kHz |
d/m |
U verzendt /V |
U ontvangt/mv |
M0/dB |
SvL/dB |
SL/dB |
200 |
1 |
1560 |
10 |
-206.5 |
102.6 |
157.5 |
250 |
1 |
1550 |
20 |
-206.5 |
108.7 |
163.5 |
300 |
1 |
1618 |
50 |
-206.5 |
116.3 |
171.4 |
350 |
1 |
1734 |
120 |
-206.5 |
123.3 |
179.0 |
400 |
1 |
1910 |
260 |
-206.5 |
129.2 |
185.8 |
450 |
1 |
1862 |
150 |
-206.5 |
124.6 |
181.0 |
500 |
1 |
1850 |
110 |
-206.5 |
122.0 |
178.3 |
550 |
1 |
2098 |
100 |
-206.5 |
120.1 |
177.5 |
600 |
1 |
2176 |
80 |
-206.5 |
117.8 |
175.5 |
02# |
||||||
f/kHz |
d/m |
U verzendt /V |
U ontvangt/mv |
M0/dB |
SvL/dB |
SL/dB |
200 |
1 |
1606 |
10 |
-206.5 |
102.4 |
157.5 |
250 |
1 |
1130 |
20 |
-206.5 |
111.5 |
163.5 |
300 |
1 |
1526 |
50 |
-206.5 |
116.8 |
171.4 |
350 |
1 |
1362 |
120 |
-206.5 |
125.4 |
179.0 |
400 |
1 |
1916 |
210 |
-206.5 |
127.3 |
183.9 |
450 |
1 |
2066 |
130 |
-206.5 |
122.5 |
179.7 |
500 |
1 |
2086 |
90 |
-206.5 |
119.2 |
176.5 |
550 |
1 |
1946 |
70 |
-206.5 |
117.6 |
174.4 |
600 |
1 |
1722 |
60 |
-206.5 |
117.3 |
173.0 |
