Transduser Ultrasonik Bawah Air 2KHz untuk Sumber Bunyi Frekuensi Rendah

Transduser Ultrasonik Bawah Air 2KHz untuk Sumber Bunyi Frekuensi Rendah

Parameter teknikal:

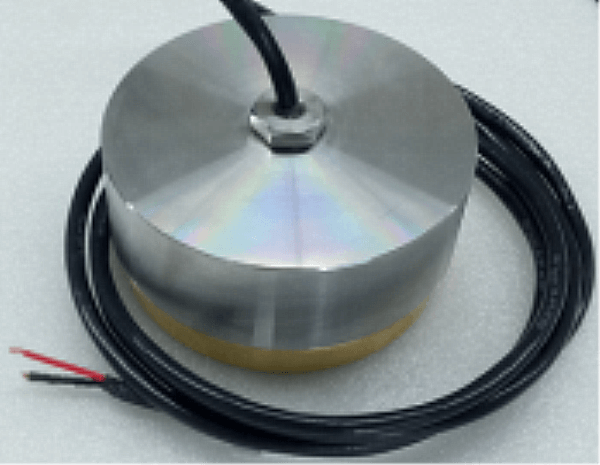

barang	Parameter Teknikal		Imej
Nama	2KHz  transduser ultrasonik bawah air
Model	PH W- 2K-1000A
Kekerapan	2KHz±1KHz
Jarak Pengesanan	1000m
lmpedans selari minimum	1100Ω±20 ％
Kapasitansi	41000pF±20 ％ @1KHz
Sensitiviti
Beroperasi Voltan	Puncak Voltan ＜ Vpp
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤10 Kilo atau  1MPa
Sudut	180°
Bahan Perumahan	304
penggunaan	Sumber bunyi frekuensi rendah, memacu croaker  kuning
Pemasangan Dimensi	Lihat lukisan struktur produk untuk butiran
Tahap Perlindungan	IP68
Berat badan	3800g±5 ％（ panjang wayar ： 2m ）
Arahan Pendawaian	Merah: transduser +, hitam: transduser - ( sensor suhu adalah pilihan )

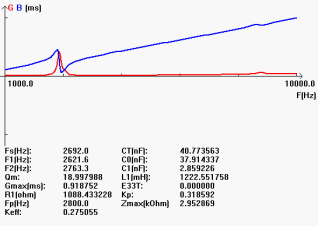

Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser ultrasonik:

Gambarajah Skema Penderia Suhu  (model: MF58_502F3470) :


Arahan kabel jenis bersepadu:

1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Arahan Kabel Sensor Suhu: antara muka (terminal 3pin, 2.0mm)

Merah dan hitam adalah pendawaian sensor suhu

Jenis pisah: kabel 10m standard, dengan setiap tambahan 50m kabel, pengecilan isyarat ialah 6dB

Arahan pendawaian tiga teras:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Awam-

 Arahan pendawaian empat teras:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
