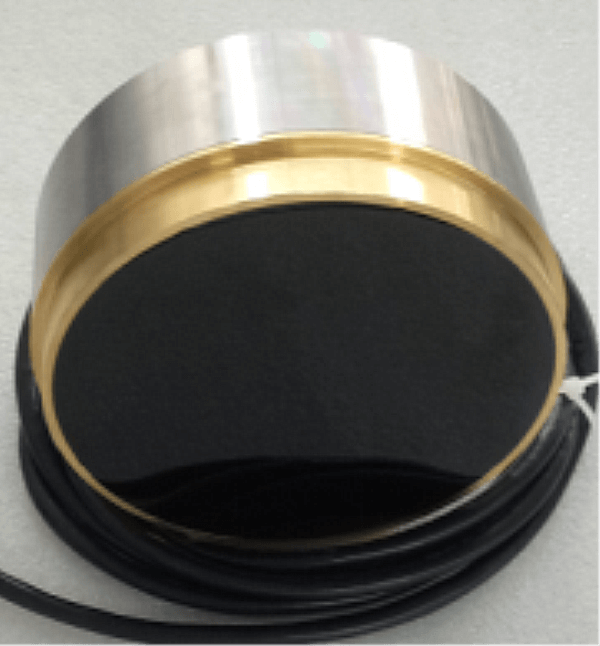

2KHz podvodní ultrazvukový měnič pro nízkofrekvenční zdroj zvuku

2KHz podvodní ultrazvukový měnič pro nízkofrekvenční zdroj zvuku

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	2KHz  podvodní ultrazvukový měnič
Model	PH W- 2K-1000A
Frekvence	2kHz ± 1 kHz
Detekční vzdálenost	1000m
Minimální paralelní impedance	1100Ω±20 ％
Kapacita	41000pF ± 20 kHz x 1
Citlivost
Provozní Napětí	Vrchol Napětí ＜ Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 10 kg nebo  1 MPa
Úhel	180°
Materiál bydlení	304
používání	Nízkofrekvenční zdroj zvuku, hnací žluté  skřehotání
Instalace Dimenze	Podrobnosti viz výkres struktury produktu
Úroveň ochrany	IP68
Hmotnost	3800g±5 ％（ délka drátu ： 2m ）
Pokyny pro zapojení	Červená: převodník +, černá: převodník - (teplotní senzor je volitelný )
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového měniče:

Schematické schéma snímače teploty  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor
