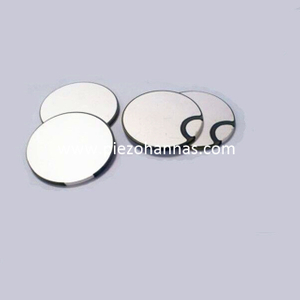

超音波流量計は当社工場のさまざまな生産設備で広く使用されています。媒体テストには、水、炭化水素、アルカリ性溶液が含まれます。当工場で使用している超音波流量計は国内外の様々な機種・仕様を取り揃えております。従来の機械式流量計や電磁流量計と比較して、測定精度が高く、配管径への適応性が高く、非接触流体であり、使いやすく、デジタル管理が容易です。この記事では、超音波流量計を使用した液体の流れの測定に関連する問題について、測定原理、分類、測定に焦点を当てて説明しています。流量センサー、超音波流量計の設置および使用用のピエゾセラミック。
I. 超音波流量計の原理：
超音波流量計は当社工場のさまざまな生産設備で広く使用されています。テストされた媒体には、水、炭化水素、アルカリ性液体が含まれます。の 弊社工場で使用している流量計用変換器は 国内外の様々な機種を取り揃えております。超音波は、流れる流体中を伝播する際に、流体の流量に関する情報を伝えます。したがって、受信した超音波により流体の流量を検出し、流量に換算することができる。水位計と連動し外水の流量計測が可能です。超音波流量を使用すると、流体中に測定素子を設置しなくても流体の流動状態が変化せず、追加の抵抗も発生しません。機器の設置とメンテナンスは生産パイプラインの動作に影響を与えることがなく、理想的な省エネ流量計です。
水中超音波流量計トランスデューサは、 超音波トランスデューサ、電子回路、流量表示および蓄積システムの 3 つの部分で構成されています。超音波送信トランスデューサは、 電気エネルギーを超音波エネルギーに変換し、測定対象の流体に放射します。受信機で受信した超音波信号は電子回路で増幅され、流量を表す電気信号に変換され、ディスプレイおよび統合メーターに供給されて表示されます。そして合計計算。これにより、トラフィックの検出と表示が可能になります。また、超音波測定器センサーの流量測定の精度は、被測定流体の温度、圧力、粘度、密度などのパラメータにほとんど依存せず、非接触で持ち運び可能な測定器にすることができるため、他のタイプの測定器が測定するのが難しいという問題を解決できます。腐食性、非導電性、放射性、可燃性および爆発性の媒体の水中測距トランスデューサに関する流量測定の問題。超音波流量計の電子機器には、送信、受信、信号処理、および表示回路が含まれます。測定した瞬時流量値と積算流量値をデジタルまたはアナログ量で表示します。
第二に、超音波流量計の特徴:
利点：電磁式超音波流量計トランスデューサの利点（圧力損失がない、流れ場との干渉がない、腐食性の高い媒体の測定、不純物汚染がない）に加えて、液体および気体媒体の体積流量を測定できる非接触流量測定器です。材料などの媒体に加えて、非導電性媒体の流量も測定でき、流体の圧力、温度、粘度、密度の影響を受けません。汎用性が高く、同じテーブルで異なる口径のパイプ内の媒体の流量を測定できます。設置とメンテナンスが便利で、流体を遮断する必要がなく、パイプライン内の流体の通常の循環に影響を与えません。設置にはバルブ、フランジ、バイパスパイプは必要ありません。特に大口径パイプの流量測定に適しています。圧力損失がないので省エネ効果が顕著です。
