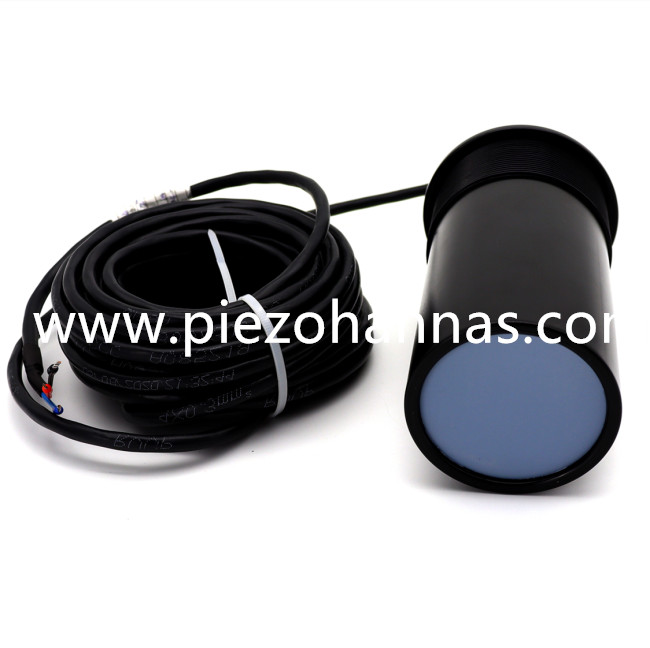

衝突防止検出のための長距離超音波トランスデューサ距離測定

衝突防止検出用の21KHz超音波トランスデューサ

仕様：



アイテム	技術的パラメータ		画像
名前	21KHz 超音波トランスデューサ
モデル	PHA-21-30C-FB
頻度	21KHz± 5%
検出距離	1.0～ 30m
最小並列インピーダンス	530Ω±20 ％
キャパシタンス	11000pF±20 ％ @1KHz
感度	負荷 駆動電圧： 520Vpp，距離： 0.6m， エコー振幅: 380mV
オペレーティング 電圧	ピーク 電圧＜ 1500Vpp
オペレーティング 温度	-40～ +80℃
プレッシャー	≤3キロまたは 0.3MPa
角度	(ビーム幅)半値ビーム幅@-3dB ： 13°± 10%； 鋭角: 31°± 10%；
ハウジング材質	ABS
使用法	超音波レベルゲージ、超音波衝突防止装置、超音波距離計
保護レベル	IP68
重さ	1740g±5 ％（長さ： 10M ）
配線説明書	(3PIN、2.54mm端子) : 赤プラス、白マイナス、黒シールド線;       (3PIN、2.0mm 端子) : 温度センサー線 (MF58) 用の白と黒。
アドミタンス曲線		製品構成図

超音波トランスデューサーのブロック図:

温度センサーの概略図:

超音波衝突防止センサー アプリケーション:

超音波衝突防止センサーは、特定の対象物の属性を計算する目的で、ラジオまたは音波から来るエコーを測定します。これらのセンサーは、波の送信と受信の動作を実行して、物質のさまざまな距離範囲を検出します。超音波衝突防止センサーは、医療食品や飲料、産業用途などのさまざまな用途に使用されています。これらの産業の継続的な成長は、超音波センサー市場の成長と直接の相関関係があります。これらのセンサーの応用も、特にリアルタイムの視覚化が必要とされる医療分野で増加しています。これらには、標的臓器を追跡しながらの組織生検サンプリングや治療も含まれます。超音波衝突防止センサーの需要は、技術の進歩と対象市場の有機的成長によって促進されると考えられます。
