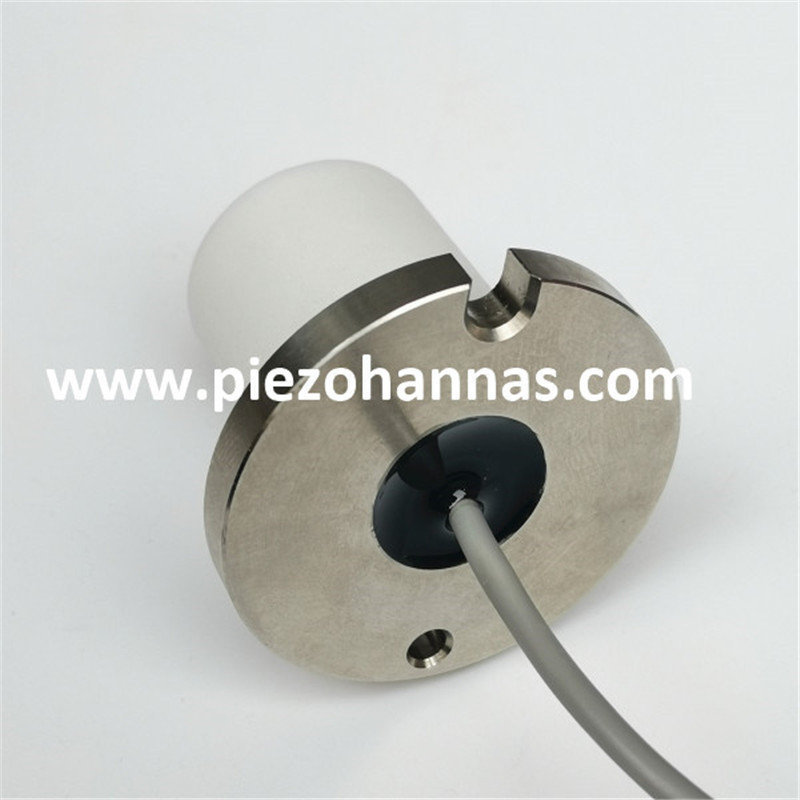

超音波流量計用1MHz耐食水中超音波振動子

1MHz 耐腐食水中超音波流量計超音波流量計用トランスデューサ



2.技術パラメータ：





アイテム	技術的パラメータ		画像
名前	1MHz 耐腐食水中 超音波 振動子
モデル	PH W-1M-01LA
頻度	1MHz ± 5%
検出距離	0.05 ～ 3メートル
最小並列インピーダンス	150Ω± 20％
キャパシタンス	1300pF ± 20％ @1KHz
感度	駆動​ 電圧距離： 24V、エコー： 0.3m、振幅： 100mV
オペレーティング 電圧	ピーク 電圧＜ 300Vpp
オペレーティング 温度	-40～ +80 ℃
プレッシャー	≤10キロまたは 1MPa
角度	(ビーム幅) ハーフパワービーム幅@-3dB:4 °± 10%， 鋭角 :10 °± 10%
ハウジング材質	ETFE 、316L
使用法	超音波流量計、水中距離計
インストール 寸法	詳細は製品構造図をご覧ください
保護レベル	IP68
重さ	80g ± 5％（ワイヤー長さ： 2m ）
配線説明書	赤: トランスデューサ +、白: トランスデューサ -、黒: シールド線。 (温度センサー はオプションです)
アドミタンス曲線		製品構成図

3.温度センサートランスデューサーの概略図、テスト回路の概略図



温度センサーの概略図:
