PZ1000K00194
Piezohanna
PZ1000K00194

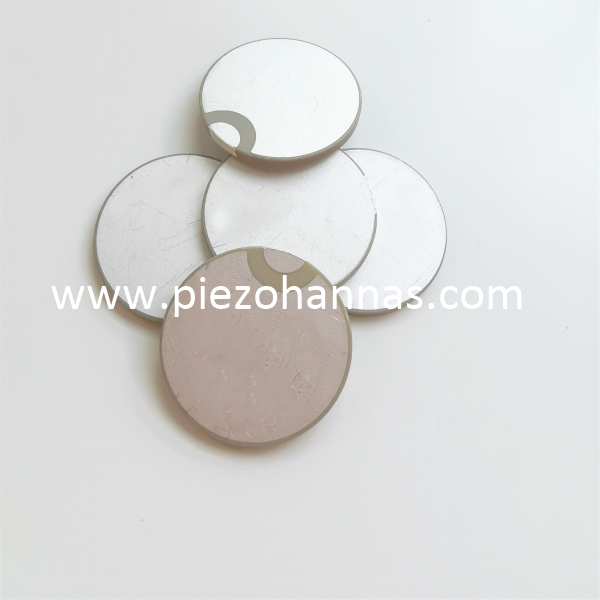

Jenis Khusus Transduser Piezoelektrik Keramik Piezoelektrik
WuHan Piezohannas Tech.Co., Ltd adalah manufactuer keramik piezoelektrik, transduser ultrasonik dengan kekuatan teknologi yang kuat. Dengan sistem manajemen mutu dan sektor penelitian & pengembangan, produk kami banyak digunakan di sebagian besar aplikasi.
aku. Deskripsi Wafer Piezoceramic :
Geometri |
Ukuran (mm) |
Toleransi |
Cakram Piezo |
Diameter: 3 hingga 200 |
Toleransi menurut elemen piezoelektrik standar Industri. |
Ketebalan: 0,2-25 |
||
Tabung Piezo |
Panjang: 1-100 |
|
OD: 6-180 |
||
Nomor Identitas: 5-150 |
||
Dinding: 0,5-15 |
||
Pelat Piezo |
Panjang: 1-200 |
|
Lebar: 1-200 |
||
Ketebalan: 0,2-25 |
||
Bola Piezo |
OD: 6-160 |
|
Nomor Identitas: 4-150 |
||
Dinding: 1-10 |
||
Cincin Piezo |
OD: 3-180 |
|
Nomor Identitas: 1-150 |
||
Ketebalan : 0,2-25 |
||
Untuk Semua Ukuran |
Kebosanan |
± 0,03 |
Konsentrisitet |
± 0,10 |
|
Sifat tegak lurus |
± 0,10 |
|
Paralelisme |
± 0,05 |
Bahan Lembut PZT:
Bahan PZT 'Lembut'. |
Jenis bahanrtahanan nasional, kedokteran, industri dan mobil. Secara umum, sensor ultrasonik terutama menggunakan karakteristik transmisi ultrasonik, refleksi, dan refraksi. Jangkauan penerapannya bisa dikatakan beragam. Tergantung pada penerapannya, sensor ultrasonik kadang-kadang disebut sensor jarak, sensor ketinggian cairan, sensor aliran, sensor pendeteksi lembaran tunggal dan ganda, sensor eksekusi defleksi, sensor penghitungan ultrasonik, sensor konsentrasi, sensor kekeruhan, sensor kandungan oksigen, dan sensor suhu. Dengan menggunakan karakteristik pantulan gelombang ultrasonik dengan nama berbeda, sensor ultrasonik dapat mendeteksi keadaan internal wadah. Sensor ultrasonik dapat digunakan untuk mendeteksi benda transparan, cairan, bahan kasar, halus, cahaya, dan benda tidak beraturan. Tapi ini tidak cocok untuk luar ruangan, lingkungan panas6bd3957d5795739=Hidrofon Pra-amplifikasi Broadbanpiezoelektrik cina, pemasok transduser tabung piezoelektrik, grosir transduser tabung piezoelektrik, pabrik transduser tabung piezoelektrik |
||||||||
Properti |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Konstanta Dielektrik |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Faktor kopling |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Koefisien piezoelektrik |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Koefisien frekuensi |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
tidak |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Koefisien kepatuhan elastis |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Faktor kualitas mesin |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Faktor kerugian dielektrik |
Tgδ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Kepadatan |
ρ |
gram/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Suhu Curie |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
modulus Young |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Rasio Racun |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Bahan Keras PZT:
Bahan PZT keras'. |
PZT-41 |
PZT-42 |
PZT-43 /4D |
PZT-82 |
PBaS-4 |
||
Konstanta Dielektrik |
ɛ T r3 |
1050 |
1250 |
1420 |
1100 |
1900 |
|
Faktor kopling |
K P |
0.58 |
0.58 |
0.58 |
0.52 |
0.59 |
|
K31 |
0.32 |
0.33 |
0.34 |
0.3 |
0.34 |
||
K33 |
0.66 |
0.67 |
0.68 |
0.57 |
0.68 |
||
Kt |
0.48 |
0.48 |
0.48 |
0.4 |
0.49 |
||
Koefisien piezoelektrik |
d31 |
10-12m/v |
-106 |
-124 |
-138 |
-100 |
-160 |
d33 |
10-12m/v |
260 |
280 |
300 |
240 |
380 |
|
g31 |
10-3vm/n |
-11.4 |
-11.2 |
-11 |
-10.3 |
-9.5 |
|
g33 |
10-3vm/n |
28 |
25.3 |
24 |
25 |
22.6 |
|
Koefisien frekuensi |
N hal |
2280 |
2200 |
2160 |
2280 |
2200 |
|
N1 |
1671 |
1613 |
1583 |
1671 |
1613 |
||
N3 |
1950 |
1900 |
1875 |
1950 |
1850 |
||
tidak |
2250 |
2200 |
2200 |
2300 |
2200 |
||
Koefisien kepatuhan elastis |
S e11 |
10-12M 2N |
11.8 |
12.7 |
13.2 |
11.6 |
13.2 |
Faktor kualitas mesin |
Qm |
1000 |
800 |
600 |
1200 |
2200 |
|
Faktor kerugian dielektrik |
Tgδ |
% |
0.3 |
0.4 |
0.5 |
0.3 |
0.5 |
Kepadatan |
ρ |
gram/cm3 |
7.5 |
7.5 |
7.5 |
7.6 |
7.5 |
Suhu Curie |
Tc |
°C |
320 |
320 |
320 |
310 |
310 |
modulus Young |
kamu11 |
<10 9N/m3 |
85 |
79 |
76 |
86 |
76 |
Rasio Racun |
0.3 |
0.3 |
0.3 |
0.3 |
0.33 |
Bengkel :
Ini memiliki dua lini produksi komponen keramik piezo, dilengkapi dengan serangkaian penelitian ilmiah dan peralatan produksi kelas atas seperti mesin pembentuk otomatis, tanur terowongan sintering, penggiling CNC, mesin pemotong, sistem pencetakan perak otomatis, sistem polarisasi otomatis, sistem pengukuran otomatis, dll. Ia dapat secara mandiri memproduksi seri ukuran termasuk bola keramik, belahan, mahkota bola, wafer, tabung bundar, strip dan spesifikasi komponen berbeda lainnya, serta 1-3 bahan komposit keramik dan 15 komponen keramik piezoelektrik.
